ЭЛОУ-АВТ |
ПЭ-201 |
ОТКР |
Подача пара на эжекторы 1-ой ступени |
|
ПЭ-202 |
ОТКР |
Подача пара на эжекторы 2-ой ступени |
|
ПЭ-203 |
ОТКР |
Полача пара на эжекторы 3-ей ступени |
|
Ф-201А |
ВКЛ |
Подключение фильтра А на линии пара в эжекторы |
|
Ф-201В |
ВЫКЛ |
Подключение фильтра В на линии пара в эжекторы |
|
XV-301 |
ОТКР |
Отсекатель на линии подачи воды в холодильник Х-301 |
|
XV-302 |
ОТКР |
Отсекатель на линии подачи воды в холодильник Х-302 |
|
XV-303 |
ОТКР |
Отсекатель на линии подачи воды в холодильник Х-303 |
|
XV-304 |
ОТКР |
Отсекатель на линии подачи воды в холодильник Х-304 |
|
XV-305 |
ОТКР |
Отсекатель на линии подачи воды в холодильник Х-305 |
|
XV-101 |
ОТКР |
Отсекатель на нагнетании насоса Н-201А |
|
XV-102 |
ЗАКР |
Отсекатель на нагнетании насоса Н-201В |
|
XV-103 |
ОТКР |
Отсекатель на приеме насосов Н-201А/В |
|
XV-104 |
ОТКР |
Отсекатель на нагнетании насосов Н-201А/В |
|
XV-105 |
ЗАКР |
Отсекатель на линии продуктов циркуляции в Е-201 |
|
XV-106 |
ЗАКР |
Отсекатель на линии продуктов циркуляции с установки |
|
XV-112 |
ОТКР |
Отсекатель на линии отвода с 1-ой тарелки к Н-202А/В |
|
XV-113 |
ОТКР |
Отсекатель на приеме насосов Н-203 |
|
XV-114 |
ОТКР |
Отсекатель на приеме насосов Н-204 |
|
XV-115 |
ОТКР |
Отсекатель на приеме насосов Н-205 |
|
XV-116 |
ОТКР |
Отсекатель на приеме насосов Н-206 |
|
XV-117 |
ОТКР |
Отсекатель на приеме насосов Н-207 |
|
XV-118 |
ОТКР |
Отсекатель на приеме насосов Н-208 |
|
XV-119 |
ОТКР |
Отсекатель на приеме насосов Н-209 |
|
XV-120 |
ОТКР |
Отсекатель на приеме насосов Н-210 |
|
XV-121 |
ОТКР |
Отсекатель на приеме насосов Н-211 |
|
XV-201А |
ОТКР |
Отсекатель пилотного газа к горелке № 1 |
|
XV-201В |
ОТКР |
Отсекатель топливного газа к горелке № 1 |
|
Р-201А |
- |
Розжиг пилотной горелки № 1 |
|
Р-201В |
- |
Розжиг главной горелки № 1 |
|
XV-202А |
ОТКР |
Отсекатель пилотного газа к горелке № 2 |
|
XV-202В |
ОТКР |
Отсекатель топливного газа к горелке № 2 |
|
Р-202А |
- |
Розжиг пилотной горелки № 2 |
|
Р-202В |
- |
Розжиг главной горелки № 2 |
|
XV-203А |
ОТКР |
Отсекатель пилотного газа к горелке № 3 |
|
XV-203В |
ОТКР |
Отсекатель топливного газа к горелке № 3 |
|
Р-203А |
- |
Розжиг пилотной горелки № 3 |
|
Р-203В |
- |
Розжиг главной горелки № 3 |
|
XV-204А |
ОТКР |
Отсекатель пилотного газа к горелке № 4 |
|
XV-204В |
ОТКР |
Отсекатель топливного газа к горелке № 4 |
|
Р-204А |
- |
Розжиг пилотной горелки № 4 |
|
Р-204В |
- |
Розжиг главной горелки № 4 |
|
XV-205А |
ОТКР |
Отсекатель пилотного газа к горелке № 5 |
|
XV-205В |
ОТКР |
Отсекатель топливного газа к горелке № 5 |
|
Р-205А |
- |
Розжиг пилотной горелки № 5 |
|
Р-205В |
- |
Розжиг главной горелки № 5 |
|
XV-206А |
ОТКР |
Отсекатель пилотного газа к горелке № 6 |
|
TR.TECH.MOD.ЭЛОУ-АВТ-ТИП.001.2002 |
38 |
СП ПЕТРОКОМ |
|
СПБГУАП группа 4736 https://new.guap.ru/i03/contacts
|
|
ЭЛОУ-АВТ |
XV-206В |
ОТКР |
Отсекатель топливного газа к горелке № 6 |
Р-206А |
- |
Розжиг пилотной горелки № 6 |
Р-206В |
- |
Розжиг главной горелки № 6 |
БЛОК. П-3 |
ВКЛ |
Подключение/снятие автоматических блокировок П-3 |
HVS-110A |
ОТКР |
Отсекатель на линии отходящих газов из Е-202 в П-3 |
HVS-110В |
ЗАКР |
Сброс отходящих газов из Е-202 на факел |
HS-101 |
ПАРК |
Направление вывода дизельной фракции (ВДТ) |
|
|
( ПАРК/Цирк.) |
HS-102 |
ПАРК |
Направление вывода I вакуумного погона (ПАРК/Цирк.) |
HS-103 |
ПАРК |
Направление вывода затемненной фракции |
|
|
( ПАРК/Цирк.) |
НV-348 |
ОТКР |
Отсечная задвижка у регулирующего клапана прибора |
|
|
поз.FIRC-348 |
Замечание. Ключи розжига горелок печей – ключи однократного мгновенного действия (кнопки). После включения оператором они переходят в положение «Розжиг», а затем автоматически возвращаются в исходное положение.
Инструкторские ключи и ключи Поломок
№№ |
Положение |
Тип |
Описание нарушения режима |
№№ |
ключа |
ключа |
ключа |
|
упр. |
Модель ЭЛОУ-АТ ( Блок обессоливания и секция атмосферной перегонки нефти )
MF001 |
НЕТ |
ИНСТР |
Отказ насоса обессоленной нефти Н-1 |
1 |
|
(Н-1) |
ОТКАЗА |
|
|
|
|
MF001 |
НЕТ |
ИНСТР |
Отказ насоса обессоленной нефти Н-1А |
1 |
|
(Н-1А) |
ОТКАЗА |
|
|
|
|
MF001 |
НЕТ |
ИНСТР |
Отказ насоса обессоленной нефти Н-1В |
1 |
|
(Н-1В) |
ОТКАЗА |
|
|
|
|
MF002 |
НОРМА |
ИНСТР |
Разрыв змеевика в печи П-2 (правая |
2 |
|
|
|
|
сторона) |
|
|
MF003 |
НОРМА |
ИНСТР |
Попадание воды с нефтью |
|
3 |
MF004 |
НОРМА |
ИНСТР |
Отказ датчика расхода поз.FТ-320 на |
4 |
|
|
|
|
1-ом потоке П-1 (высокий расход) |
|
|
MF005 |
НОРМА |
ИНСТР |
Отказ датчика расхода поз.FТ-320 на |
5 |
|
|
|
|
1-ом потоке П-1 (низкий расход) |
|
|
MF006 |
НОРМА |
ИНСТР |
Прекращение подачи жидкого топлива |
6 |
|
|
|
|
в печь П-1 (отказ клапана поз.РV-280 в |
|
|
|
|
|
положении ЗАКРЫТ ) |
|
|
MF007 |
НОРМА |
ИНСТР |
Прекращение подачи пара в К-2 (отказ |
7 |
|
|
|
|
клапана FV-306 в положении ЗАКРЫТ) |
|
|
MF008 |
НЕТ |
ИНСТР |
Отказ печного насоса Н-4 |
|
8А |
(Н-4) |
ОТКАЗА |
|
|
|
|
MF008 |
НЕТ |
ИНСТР |
Отказ печного насоса Н-4А |
|
8А |
(Н-4А) |
ОТКАЗА |
|
|
|
|
TR.TECH.MOD.ЭЛОУ-АВТ-ТИП.001.2002 |
39 |
СП ПЕТРОКОМ |
|||
СПБГУАП группа 4736 https://new.guap.ru/i03/contacts
|
|
|
ЭЛОУ-АВТ |
|
MF008 |
НЕТ |
ИНСТР |
Отказ печного насоса Н-5 |
8Б |
(Н-5) |
ОТКАЗА |
|
|
|
MF008 |
НЕТ |
ИНСТР |
Отказ печного насоса Н-5А |
8Ь |
(Н-5А) |
ОТКАЗА |
|
|
|
MF009 |
НОРМА |
ИНСТР |
Остановка вентиляторов всех секций |
9 |
|
|
|
воздушных холодильников |
|
MF0010 |
НОРМА |
ИНСТР |
Прекращение подачи топливного газа к |
10 |
|
|
|
печам П-1 и П-2 |
|
Модель ВДУ ( Секция вакуумной перегонки мазута ) |
|
|||
MF001 |
НЕТ |
ПОЛОМКА Отказ группы насосов: Н-201А, Н-202А, |
1 |
|
|
ОТКАЗА |
|
Н-209А, Н-212А |
|
MF002 |
НЕТ |
ПОЛОМКА Отказ группы насосов: Н-205А, Н-210А, |
2 |
|
|
ОТКАЗА |
|
Н-211А |
|
MF003 |
НЕТ |
ПОЛОМКА Отказ основного насоса воды Н-301А |
3 |
|
|
ОТКАЗА |
|
|
|
MF004 |
НОРМА |
ИНСТР |
Прекращение подачи сырья-мазута |
4 |
MF005 |
НОРМА |
ИНСТР |
Уменьшение вакуума в колонне К-5 |
5 |
MF006 |
НОРМА |
ИНСТР |
Внезапный рост уровня нефтепродукта в |
6 |
|
|
|
емкости Е-202 (засорение клапана) |
|
MF007 |
НОРМА |
ИНСТР |
Прекращение подачи топливного газа |
7 |
MF008 |
НОРМА |
ИНСТР |
Отказ клапана поз.FV-348 на линии ВЦО |
8 |
|
|
|
в положении ОТКРЫТ |
|
Тренировочные упражнения готовились с использованием типовых процедур управления, однако это никак не исключает использования инструктором других методов.
При подготовке упражнений в перечни изменений в показаниях датчиков, которые происходят при данном нарушении режима в каком-либо блоке установки, обычно
включались существенные изменения наиболее важных переменных процесса в данном блоке, а менее значимые и отдаленные по времени изменения опускались.
Обмен данными между моделями ЭЛОУ-АТ и ВДУ.
Передача данных из модели ЭЛОУ-АТ в модель ВДУ производится на этапе загрузки состояний.

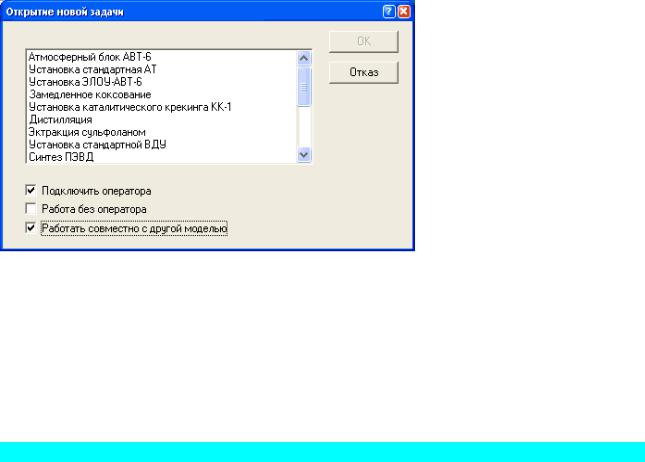

Для подключения программы, обеспечивающей обмен данными между моделями, необходимо одновременно запустить обе модели ЭЛОУ-АТ и ВДУ. При запуске
каждой модели на всплывающем экране Открытие новой задачи следует указать необходимость совместной работы – шелкнуть мышью внизу экрана в окне «Работать совместно с другой моделью» (см. рис.).
Данные для передачи из модели АТ в программу обмена формируются в момент чтения точки (загрузки состояния) для модели ЭЛОУ-АТ. Эти данные передаются в модель ВДУ (в случае если они подготовлены) вместе с загрузкой состояния для модели ВДУ при выборе режима совместной работы моделей.
TR.TECH.MOD.ЭЛОУ-АВТ-ТИП.001.2002 |
40 |
СП ПЕТРОКОМ |
СПБГУАП группа 4736 https://new.guap.ru/i03/contacts
ЭЛОУ-АВТ
Если, например, Вы хотите работать на модели ВДУ с сырьём-мазутом, который был получен в результате Ваших экспериментов с режимом на атмосферной секции, следует выполнить следующую последовательность операций:
1.Записать состояние, полученное на модели ЭЛОУ-АТ, как упражнение.
2.Загрузить снова это состояние как исходное для модели ЭЛОУ-АТ.
3.Загрузить любое исходное состояние для модели ВДУ, например нормальное.
Не забудьте, что обе модели должны быть загружены в режиме соместной работы.
TR.TECH.MOD.ЭЛОУ-АВТ-ТИП.001.2002 |
41 |
СП ПЕТРОКОМ |
СПБГУАП группа 4736 https://new.guap.ru/i03/contacts
ЭЛОУ-АВТ
ХОЛОДНЫЙ СТАРТ
Цель упражнения :
Цель этого упражнения – обучение операторов последовательности действий, необходимых для безопасного и правильного пуска секций установки.
Сначала приводятся общие соображения по подготовке установки к пуску и общая стратегия пуска с изложением последовательности операций при пуске каждой секции установки. Затем в рахделе Процедура подробно излагаются те действия, которые должны быть выполнены оператором при пуске, включая работу с конкретными агрегатами и приборами.
Описание ситуации :
Этот раздел обучающего руководства описывает процедуру последовательного пуска всех секций установки первичной переработки нефти из холодного состояния.
Предполагается, что необходимое оборудование до установки и далее по ходу
процесса и общезаводские системы доступны и готовы получать продукты от установки и поставлять на установку сырье и ресурсы в необходимом количестве с требуемыми параметрами.
Предполагается, что следующие системы, которые не моделируются в тренажере, находятся в состоянии готовности для пуска установки:
1)Сырьевой парк и узлы распределения нефти.
2)Емкость пускового сырья вакуумной секции.
3)Емкости для кондиционных продуктов и емкость некондиции.
4)Заводские системы общего назначения:
Заводские кольца газа и жидкого топлива; Система подачи пара; Блок оборотного водоснабжения установки;
Заводской и приборный воздух; Система электроснабжения; Факельная система; Дренажная система.
Считается, что все действия по вводу в эксплуатацию установки, которые описаны
в рабочем руководстве операторов установки были выполнены в соответствии с техническими условиями. Оператор должен быть уверен, что выполнены все из ниже перечисленных предпусковых операций и установка готова к началу пуска.
Предпусковые операции.
1.Проверка пусковой схемы и установки заглушек.
2.Проверка проходимости трубопроводов по всей технологической цепочке с обязательным контролем наличия давления.
3.Прием на установку электроэнергии, воздуха КИП и технологического воздуха, пара, воды, жидкого топлива и газа.
4.Проверка систем сигнализации и блокировки.
5.Проверка работоспособности оборудования, подготовка и обкатка насосов.
6.Проверка и включение в работу приборов КИП (все регуляторы должны находиться в ручном режиме с закрытыми регулирующими клапанами).
