116 |
Глава 3. ПРОЕКТИРОВАНИЕ ХИМИЧЕСКИХ ПРОИЗВОДСТВ |
|
|
Канализация условно чистых производственных стоков. В нее направляют отработанную воду из оросительных холодильников, охлаждающих рубашек, конденсаторов и т.п. Эти стоки часто подвергаются отстаиванию, фильтрации и поступают на охлаждение в градирни оборотного водоснабжения, либо эти стоки сбрасываются в водоемы.
Канализация ливневых стоков. В эту канализацию кроме атмосферных стоков сбрасывают воду из холодильников при опорожнении их перед ремонтом. Ливневая канализация в цехе состоит из системы лотков, которые имеют уклоны. Чтобы газы из заводской системы ливневой канализации не попадали в цех, имеются гидрозатворы.
Канализации химически загрязненных стоков предназначены для стоков,
значительно загрязненных органическими и неорганическими веществами, которые требуют сложных методов очистки (механических, физико-химических, биохимических) на специальных очистных сооружениях. В эту канализацию направляют стоки и смывные воды с установок, перерабатывающих токсичные вещества. Иногда такие стоки приходится собирать в специальные сборники, затем подвергать их дегазации, и лишь потом направлять на очистные установки.
Канализация кислотно-щелочных стоков. Кислотные и щелочные стоки разрушительно действуют на металлические и железобетонные конструкции. Поэтому аппаратуру, из которой выводят такие стоки, группируют в одном месте, окруженном кислотоупорным барьером. Внутри этой территории имеется трап, соединенный с заводской системой кислотно-щелочных стоков. Часто ки- слотно-щелочные стоки нейтрализуются в цехе, а затем направляют в канализацию химически загрязненных стоков.
Переработка и очистка производственных отходов и соответствующее оборудование рассматривается в специальных курсах.
3.1.7. КОМПОНОВКА ПРОИЗВОДСТВА
Под компоновкой производства понимают размещение технологического оборудования и сооружений, обеспечивающее нормальное течение технологического процесса, безопасность эксплуатации оборудования, нормальные условия для монтажа и ремонта аппаратуры при оптимальном объеме строительства. В целях индустриализации и кратчайшего срока строительства объекта, компоновку самого промышленного здания необходимо выполнять с учетом максимальной унификации строительных элементов, применяя современные типовые детали и конструкции [10].
Рассмотрим эти основные детали.
Фундаменты – это подземная часть здания, которая распределяет и передает нагрузку на грунт. Они подразделяются по конструкции в зависимости от характера действующих усилий, глубины промерзания грунта, наличия грунтовых вод, типа здания: на ленточные, столбчатые, свайные, сплошные.
КОМПОНОВКА ПРОИЗВОДСТВА |
117 |
|
|
Ленточные фундаменты (рис. 3.27) применяются для слабых грунтов. Они выполняются из сборного или монолитного железобетона. Ленточный монолитный фундамент служит для установки колонн-стоек здания. Ширина основания фундамента обычно 1,2 м. Под несущие стены здания используют ленточный фундамент из прямоугольныхблоков.
Столбчатый фундамент (рис. 3.28) применяют для каждой колонны здания, а стены возводят с опорой на фундаментные балки.
1
2

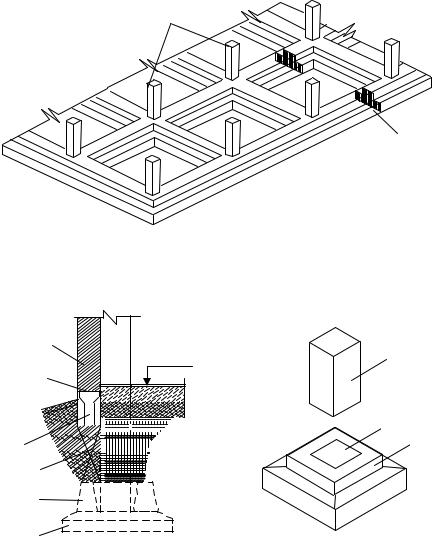

Рис. 3.27. Ленточный фундамент:
1 – колонна; 2 – монолитная плита
6 |
7 |
|
± 0,00 |
||
|
||
5 |
|
8
2 4
3 2
1
Рис. 3.28. Столбчатый фундамент:
1 – основание; 2 – башмак; 3 – бетонный столбик под балку; 4 – балка; 5 – гидроизоляция; 6 – стена; 7 – колонна; 8 – стакан для колоны
118 |
Глава 3. ПРОЕКТИРОВАНИЕ ХИМИЧЕСКИХ ПРОИЗВОДСТВ |
|
|
|
1 |
|
|
2 |
|

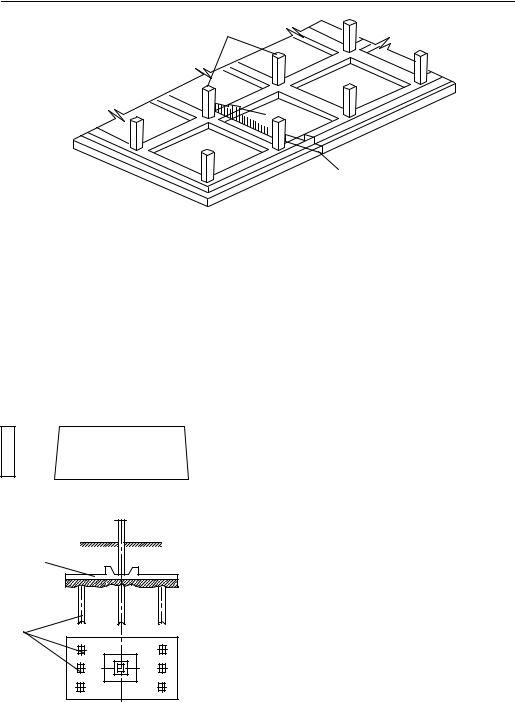

Рис. 3.29. Сплошной фундамент: |
|
|
1 – колонна; 2 – монолитная плита |
|
|
Сплошные фундаменты (рис. 3.29) применяются при неблагоприятных гео- |
|
логических и гидрологических условиях строительной площадки. Фундаменты |
||
образуют сплошную железобетонную плиту под всем зданием толщиной от 500 |
||
до 1500 мм. |
|
|
|
Ригели (рис. 3.30) предназначены для размещения плит перекрытия и имеют |
|
высоту 800 мм. |
|
|
|
Свайные фундаменты (рис. 3.31) используются в случае слабого грунта или |
|
высокого расположения уровня грунтовых вод. Железобетонные сваи обычно |
||
|
|
выпускают квадратного или круглого сечения. |
|
|
При небольшом давлении на свайные фундамен- |
|
|
ты применяют сваи длиной 4…7 м с сечением |
|
|
200×250 мм, а при длине 6…10 м – 300×350 мм. |
|
Рис. 3.30. Ригель |
Балки и фермы (рис. 3.32 и 3.33) применя- |
|
ются для покрытий промышленных зданий. |
|
|
|
|
|
|
Железобетонные балки применяются для проле- |
|
1 |
тов 6…18 м с односкатным, двухскатным и пло- |
|
ским профилем кровли. |
|
|
|
В верхнем поясе балок имеются закладные |
|
|
стальные пластины, к которым сваркой крепят |
2 |
|
плиты покрытий. Для пролетов 18, 24, 30 м |
|
в промышленных зданиях применяют железо- |
|
|
|
|
|
|
бетонные фермы (рис. 3.21). |
|
|
Балки и фермы крепятся к колоннам с по- |
|
|
мощью анкерных болтов и закладных пластин. |
|
Рис. 3.31. Свайный |
Полы. На первом этаже основанием для |
|
полов служит уплотненный верхний слой грунта, |
|
|
фундамент: |
|
|
а на этажах железобетонные плиты междуэтаж- |
|
1 – железобетонный башмак; |
||
|
2 – сваи |
ных перекрытий. |
КОМПОНОВКА ПРОИЗВОДСТВА |
119 |
|
|
а)
б)

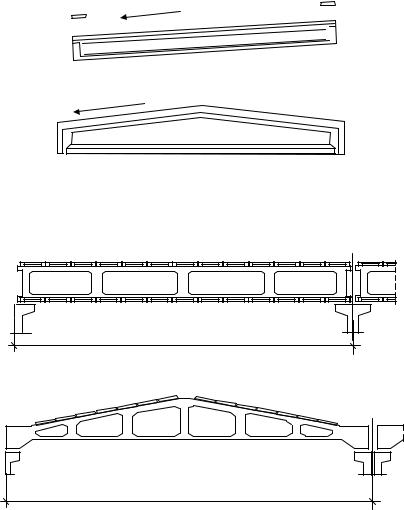

Рис. 3.32. Железобетонные балки:
а – для односкатных покрытий; б – для двускатных покрытий
l = 18…24 м
а)
l = 18…24 м
б)
Рис. 3.33. Железобетонные фермы:
а – с параллельными поясами; б – арочная
На основание при необходимости наносят гидроизоляцию (если пол подвергается воздействию грунтовых вод или агрессивных жидкостей). Далее располагается стяжка – выравнивающий слой с ровной поверхностью (бетон, строительный раствор). Затем на стяжку наносится прослойка из соединительного (клеевого материала). На клеевой материал стелют покрытие – верхний слой пола, так называемая одежда (линолеум, паркет и т.п.).
Лестницы (рис. 3.34). По назначению лестницы подразделяются на основные (входные) и второстепенные (между этажами), служебные – для обслуживания оборудования, пожарные и аварийные.
120 |
Глава 3. ПРОЕКТИРОВАНИЕ ХИМИЧЕСКИХ ПРОИЗВОДСТВ |
|
|
А
А
I
I
1 |
2 |
1 |
2 |

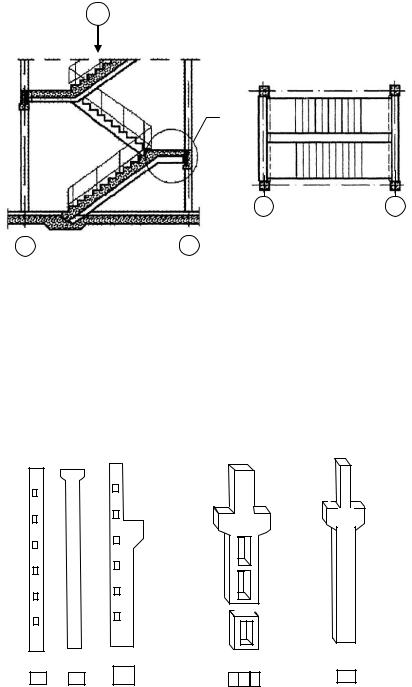

Рис. 3.34. Сборные железобетонные лестницы
Основные и второстепенные лестницы располагаются в отдельных помещениях (шахтах), огражденных стенами. По конструкции различают следующие типы лестниц: сборные железобетонные с отдельными маршами и площадками, сборные из штучных ступеней, металлические.
Колонна является одним из основных строительных элементов, с помощью которого нагрузка передается на фундамент и служит соединительным узлом для других элементов здания. Колонны могут иметь квадратное, прямоугольное или двухветвевое сечение (рис. 3.35).
а) б)
Рис. 3.35. Колонны:
а – квадратного сечения; б – колонны прямоугольного сечения
