Материал: Одноэтажное промышленное здание

Внимание! Если размещение файла нарушает Ваши авторские права, то обязательно сообщите нам

перечень специальных вспомогательных сооружений, приспособлений, устройств и установок, а также сложных временных сооружений и сетей, рабочие чертежи которых должны разрабатываться проектными организациями в составе рабочих чертежей для строительства объекта;

требования, которые должны быть учтены в рабочих чертежах в связи с принятыми в проекте организации строительства методами возведения строительных конструкций оборудования и монтажа;

обоснование потребности в строительных кадрах, жилье и социально-бытовом обслуживании строителей;

обоснование принятой продолжительности строительства объекта в соответствии со CНиП 1.04.03-85.

В проекте организации строительства необходимо приводить следующие технико-экономические показатели:

общую продолжительность строительства, в том числе подготовительного периода и периода монтажа оборудования, мес.;

максимальную численность работающих, чел.;

затраты труда на выполнение строительно-монтажных работ, чел./дн.

2.2 Продолжительность строительства

Продолжительность строительства объекта определяется в соответствии со CНиП 1.04.03-85 «Нормы продолжительности строительства». Определяемый по нормам срок ввода строительных объектов в эксплуатацию (директивный срок строительства) является предельным и обязательным при разработке календарного плана.

Так как строительство осуществляется в районе, приравненном к районам Крайнего Севера (г.Ухта) в нормах приводим коэффициент корректировки продолжительности строительства (К=1,2).

Нормы продолжительности строительства для промышленного здания по прил.1, [13].

Табл. 2

Нормы продолжительности строительства, мес.

Общая

в том числе


Подготовительный период

Продолжительность строительства

8,4 тыс.м3

2

14х1,2=16,8


2.3 Организационно-технологическая схема производства работ

Организационно-техническая подготовка должна включать: обеспечение стройки проектно-сметной документацией, отвод в натуре площадки (трассы) для строительства, оформление финансирования строительства, заключение договоров подряда и субподряда на строительство, оформление разрешений и допусков на производство работ, обеспечение строительства подъездными путями, электро-, водо- и теплоснабжением, системой связи и помещениями бытового обслуживания кадров строителей, организацию поставки на строительство оборудования, конструкций, материалов и готовых изделий.

Подготовка к строительству объекта должна предусматривать изучение инженерно-техническим персоналом проектно-сметной документации (включая документацию по результатам технического обследования конструкций при реконструкции действующего предприятия), детальное ознакомление с условиями строительства, разработку проектов производства работ на вне- и внутриплощадочные подготовительные работы, возведение зданий, сооружений и их частей, а также выполнение самих работ подготовительного периода с учетом природоохранных требований и требований по безопасности труда.

Организационно-технические мероприятия по подготовке строительства приведены на схеме в виде календарного графика (см. на листе календарного графика). Задачей проектирования строительного потока является определение таких параметров потока, которые с учетом рациональной технологии и организации работ по всем объектам обеспечивают строительство объектов в пределах нормативной продолжительности, непрерывную загрузку ресурсов (бригад, машин, механизмов) и непрерывность ведения строительно-монтажных работ по каждому объекту. Проектирование строительного потока осуществляют на основе данных об объемно-планировочных и конструктивных решениях объекта, подлежащих включению в поток, путем группировки с учетом специализации и численности бригад, машин и механизмов, которые могут выполнять данные виды и объемы работ.

Основной задачей расчета потока является сокращение продолжительности строительства, которое обеспечило бы наиболее производительное использование рабочих и механизмов за счет насыщения фронта работ максимальным количеством ресурсов. При этом все расчеты должны базироваться на реальном количестве ресурсов, которые могут быть выделены соответствующими строительными организациями для выполнения объема работ по потоку.

Возведение зданий поточным методом является наиболее современной и прогрессивной формой организации строительства.

Организация строительного производства поточными методами имеет ряд отличительных особенностей и характеризуется следующими основными принципами:

строящиеся здания или сооружения (или группы зданий и сооружений) разделяют на захватки примерно одинаковой трудоемкости;

весь подлежащий выполнению комплекс строительно-монтажных работ делят на отдельные циклы работ. В каждый цикл работ включают все те работы, которые могут выполняться без нарушения требований технологии и техники безопасности;

работы ведутся комплексными или специализированными бригадами постоянного состава, последовательно и без простоев переходящими с захватки на захватку и выполняющими на каждой захватке один и тот же цикл работ, одними и теми же методами с применением одинаковых машин, инструментов и приспособлений;

каждый цикл работ на каждой захватке при ритмичном потоке выполняется в течение одного и того же отрезка времени.

Сущность организации всякого производства поточным методом заключается в том, что производство в течение длительного времени осуществляется ритмично, равномерным потоком, при котором постоянное число рабочих, пользующихся одними и теми же средствами производства и выполняющих однородную работу систематически, в каждый данный отрезок времени выпускает постоянное количество продукции.

Основные однородные процессы, например рытье траншеи под фундаменты и возведение устройство фундаментов и стен зданий и др., на всех захватках выполняются последовательно. Все разнородные, а также и некоторые однородные процессы (санитарно-техническое обустройство, отделка <#"889337.files/image002.gif">

Рис. 3 - Схема поточной организации работ

ПОДГОТОВИТЕЛЬНЫЙ ПЕРИОД

Геодезические работы

До подписания акта готовности строительной площадки для производства строительно-монтажных работ службы Заказчика должны создать и сдать Подрядчику геодезическую разбивочную основу для строительства. Геодезическая разбивочная основа должна быть создана путем передачи отметок государственной или местной геодезической сети и увязана с пунктами и знаками ранее проведенных в этом районе геодезических построений. Привязку геодезической плановой основы к пунктам государственной геодезической сети следует производить по согласованию с территориальными органами Госгеонадзора ГУГК. Геодезическая разбивочная основа для определения положения объекта на стройплощадке должна быть создана в виде строительной сетки с размерами сторон в соответствии с генеральным планом и выносом в натуре красных линий площадки (см. раздел "Генплан").

Построение геодезической разбивочной основы следует выполнять с учетом обеспечения увязки всех пунктов, как в плане, так и по высоте, и обеспечения сохранности и устойчивости знаков, закрепляющих пункты. Закрепление пунктов геодезической разбивочной основы следует осуществлять путем установки постоянных и временных знаков, предусмотренных инструкцией ГУГК "Центры геодезических пунктов для территорий городов, поселков и промышленных площадок".

При сдаче Подрядчику геодезической разбивочной основы Заказчиком должна быть передана техническая документация с указанием:

пунктов строительной сетки, красных линий и нивелирных ходов;

осей, определяющих положение и габариты сооружения в плане. Оси должны быть закреплены створными знаками (не менее четырех на каждую ось);

реперов на границе и внутри застраиваемой территории (не менее двух у каждого отдельно размещенного здания).

Знаки геодезической разбивочной основы должны находиться под постоянным наблюдением, и положение их должно проверяться строительной организацией не реже, чем два раза в год.

Основные оси зданий и сооружений и реперы должны закрепляться на местности постоянными знаками. Знаки должны устанавливаться на строительной площадке в таких местах, где обеспечивается неподвижность их как в плане, так и по высоте. Они должны располагаться вне зоны земляных работ в местах, свободных от складирования строительных материалов, размещения временных сооружений и т.п.

Точность геодезических разбивочных работ в процессе строительства принимается по СНиП 3.01.03-84.

В ходе выполнения отдельных видов строительно-монтажных работ должен быть обеспечен контроль точности их выполнения.

При устройстве котлованов под здания и сооружения должен быть выполнен следующий комплекс геодезических работ:

разбивка и закрепление в натуре контуров котлованов;

нивелирование дневной поверхности в пределах контура котлована;

передача разбивочных осей и высотных отметок на дно котлована;

периодические исполнительные съемки для подсчета объемов земляных масс;

окончательная плановая и высотная исполнительная съемка отрытого котлована.

Разбивка контура котлована должна вестись от основных и промежуточных осей зданий и сооружений. По мере углубления котлована должна контролироваться его глубина. По окончании работ по устройству котлованов должна составляться следующая исполнительная геодезическая документация:

акт готовности по устройству котлована;

схема плановой и высотной исполнительной съемки котлована;

исполнительная картограмма подсчета объемов земельных масс.

После обеспечения готовности котлована должна быть выполнена детальная геодезическая разбивка отметок фундаментов, которая обязательно должна" сопровождаться контрольными измерениями.

Детальные геодезические построения на возведенных фундаментах должны заключаться в построении установочных рисок, фиксирующих плановое или высотное проектное положение колонн.

При производстве детальных геодезических построений на монтажном горизонте обязательно должны быть выполнены контрольные измерения, обеспечивающие надежную оценку точности установки конструкций в проектное положение в соответствие со СНиП 3.01.03-84.

Перенос существующих сетей

Все коммуникации, попадающие в пятно застройки, перекладываются в соответствии с проектом, согласно ТУ и сводному плану инженерных сетей.

Устройство временного ограждения строительно-монтажной площадки

Временное ограждение представляет собой бетонное основание, состоящее из блоков ФБС 24-3-6т (2380х300х580, вес 1000 кг) с закрепленными между ними стойками из металлических труб. К стойкам крепится сетка типа рабитца в сварном каркасе из мет. уголка.

Для предотвращения падения мелкого мусора за пределы стройплощадки - на временное ограждение крепится фасадная сетка. Укладка блоков осуществляется краном КС-45717 "с колес" г/п 25т.

Монтаж каркаса и крепление к нему сетки рабитца производится вручную.

Протяженность временного ограждения 932 м.

Табл. 3 - Потребность в материалах при устройстве ограждения строительной площадки

№п/п

Материал

Ед. изм.

Количество

1.

Блоки ФБС 24-3-6т

шт.

156

2.

Профнастил С21

м2

32

3.

Трубы стальные, диаметром 80 мм

п. м

471

4.

Сетка рабитца

м2

1864

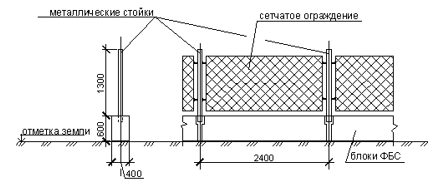

Рис. 4 - Конструкция временного забора

Очистка территории строительно-монтажной площадки

Удаление с территории строительной площадки крупного технического и бытового мусора производится бульдозером ДЗ-18. Весь собранный мусор вывозится с территории автосамосвалами КамАЗ-55111.

Устройство временных инженерных коммуникаций

Устройство временных инженерных сетей осуществляется от точек согласно временным ТУ, предоставленным Заказчиком. Для сточных вод организуется дренажная система до ближайшего колодца городской сети (промышленной зоны). Трубы временного водопровода укладываются по земле. Временные электросети ведутся по столбам.

Устройство временных дорог

При устройстве временных дорог применяются плиты марки ПАГ - 0,18х3,0х6,0. Перед укладкой плит выполняется вертикальная планировка бульдозером ДЗ-18, по проектным отметкам с уплотнением грунта. Под плиты выполняется подстилающий слой из песка толщиной 10 см. Укладка плит ведется "с колес", автомобильным стреловым краном КС-45717 г/п 25т.

Площадь временных автомобильных дорог составляет 948 м2.

Табл. 4 - Потребность в материалах при устройстве временных дорог

№п/п

Материал

Ед. изм.

Количество

1.

Плиты ПАГ - 0,17Х1,75х6,0

шт.

456

2.

Песок

м3

578


На выездах со стройплощадки предусмотреть устройство пунктов мойки колес автотранспорта, а в зимнее время пункт очистки от грязи. В зимнее время при температуре ниже - 5 °С моечные посты оборудуются компрессорами для сухой очистки колес сжатым воздухом.

После окончания эксплуатации все временные дороги должны быть рекультивированы путем выравнивания под общий уровень окружающей местности и засыпки слоем почвенного грунта.

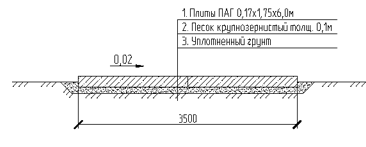

Рис. 5 - Устройство временных дорог из сборных Ж/Б плит

ОСНОВНОЙ ПЕРИОД

Срезка растительного слоя строительно-монтажной площадки

Срезка грунта производится бульдозером ДЗ-18 и ведется за один-два прохода по одному следу на глубину до 15 см.

Уборка грунта с границ участка при необходимости нормируется отдельно в зависимости от способа уборки.

Планировка территории

Число проходов бульдозера ДЗ-18 по одному следу определяется производственным заданием. Общая площадь территории под планировочные работы составляет 8795 м2.

Земляные работы

Выемка грунта из котлована производится в следующей последовательности:

механизированная разработка одноковшовым экскаватором ЭО-5111 с ковшом объемом 1,25 м3 до низа фундаментной плиты;

зачистка дна котлована вручную (недобор грунта после работы экскаватора - 200 мм).

Котлован в грунтах естественной влажности разрабатывается с откосами, наибольшая допустимая крутизна откосов должна соответствовать СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты» - 1:0,5.
