где R называется разрешающей силой дифракционной решетки и является одной из основных характеристик дифракционной решетки.

Разрешающая сила равна произведению порядка дифракционного максимума на полное число штрихов решетки. Для данной дифракционной решетки разрешающая сила тем больше, чем больше порядок дифракционного максимума. Для данного максимума разрешающая сила тем больше, чем больше число штрихов N. Итак, как следует из формулы (27.21), разрешающая сила определяет минимальную разность длин волн δλ, при которой две линии воспринимаются в спектре раздельно.

Другой важнейшей характеристикой дифракционной решетки является угловая дисперсия:

δϕ

D = -δλ----- ,

где δϕ — угловое расстояние между спектральными линиями, различающимися по длине волны на δλ.

Взяв производную от левой и правой частей уравнения, выражающего условие главных максимумов для дифракционной решетки (27.18), получим:

d cos ϕ δϕ = mδλ .

Отсюда

Для небольших углов дифракции cos ϕ ≈ 1, поэтому D ≈ m / d .

Таким образом, чем больше порядок максимума m, тем больше дисперсия, т.е. угловое расстояние между двумя спектральными линиями в этом порядке m больше по сравнению с угловым расстоянием между теми же по цвету линиями в максимуме меньшего порядка (максимумы становятся шире с увеличением номера порядка m). Дисперсия зависит и от периода решетки d: c увеличением периода она уменьшается.

Линейной дисперсией называется величина

δl

Dлин = -δλ----- ,

где δl — линейное расстояние на экране между двумя спектральными линиями, отличающимися по длине волны на δλ .

406

Линейная дисперсия связана с фокусным расстоянием f линзы, собирающей дифрагирующие лучи на экране, и угловой дисперсией D (при небольших углах ϕ) соотношением

Современные технологии позволяют изготавливать дифракционные решетки с очень большим числом штрихов на 1 мм длины решетки. Например, 500 штрих / мм, 600 штрих / мм, 1200 штрих / мм. Решетка с N1 = 1200 штрих / мм обладает прекрасной разрешающей

силой. Максимум первого порядка дифракционной картины, полученный от этой решетки, имеет ширину около 700 мм. Второй порядок от такой решетки не наблюдается. Действительно, d sin ϕ = mλ , где d = 1 / N1. Положим m = 2 и λ = 500 нм. Тогда

Но sin ϕ ≤ 1, следовательно, второго порядка нет и вся дифракционная картина представляет собой два максимума первого порядка, симметрично расположенных относительно максимума нулевого порядка.

Выше была рассмотрена так называемая одномерная дифракционная решетка, работающая на пропускание света. Существуют более сложные решетки — двумерные и трехмерные (пространственные). Для образования двумерной решетки нужно сложить две одномерные так, чтобы их щели были взаимно перпендикулярны. Для каждой из этих решеток условия наблюдения главных максимумов предстанут в виде двух уравнений:

Измеряя углы дифракции ϕ1 и ϕ2 и зная длину волны λ, находим по формулам (27.22), (27.23) периоды двумерной решетки d1 и d2.

Подобная двумерная структура дает дифракционную картину в виде симметрично расположенных пятен, каждому из которых соответствуют два целочисленных значения m1 и m2.

Набор равноотстоящих и параллельных друг другу двумерных решеток представляет собой трехмерную пространственную решетку. Такими естественными пространственными решетками являются все кристаллические тела. Период кристаллической решетки d (расстояние между соседними атомами) составляет около

10–10 м (0,1 нм). Для наблюдения дифракции на решетке должно выполняться условие d > λ. Поэтому видимый свет с диапазоном

407

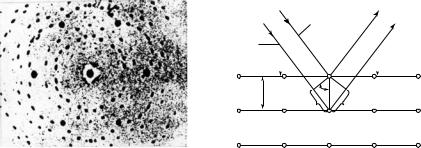

длин волн 400—750 нм на кристаллической решетке не дифрагирует. Условие d > λ выполняется только для рентгеновских лучей. Впервые дифракция рентгеновских лучей от кристаллов наблюдалась в 1913 г. в опыте М. Лауэ (1879—1960), В. Фридриха (1883—1968) и П. Книппинга (1883—1935). На рис. 27.40 приведена дифракционная картина берилла.

Метод Ю.В. Вульфа (1863—1925), У.Г. Брэгга (1862—1942) и У.Л. Брэгга (1890—1971) позволяет рассчитать дифракционную картину от кристаллической решетки.

Рассечем кристалл рядом параллельных кристаллических плоскос-

тей, расстояние между которыми d ≈ 10– 10 м (рис. 27.41). Направим на кристалл плоскую электромагнитную волну под углом скольжения θ. Отразившиеся от кристаллических плоскостей вторичные волны будут интерферировать, так как являются когерентными волнами. Разность хода между двумя лучами 1 и 2, отразившимися от соседних кристаллических плоскостей, может быть найдена из АВС: ВС = d sin θ и, следовательно, разность хода ВСD = 2d sin θ. Поэтому направления, для которых получаются дифракционные максимумы, определяются условием

2d sin θ = ± mλ ,

где m = 1, 2, 3, … Это соотношение называется формулой Брэгга— Вульфа.

Дифракция рентгеновских лучей позволяет решить две фундаментальные задачи:

1. Изучение структуры кристалла — рентгеноструктурный анализ, т.е., изучая дифракцию рентгеновских лучей известной длины волны на кристаллических решетках неизвестной структуры, можно определить период решетки и изучить расположение атомов в кристалле.

2

1

θ A θ

408

2. Исследование спектрального состава рентгеновского излучения — рентгеноспектроскопия, т.е., изучая дифракцию рентгеновского излучения неизвестной длины волны на кристаллах известной структуры, можно определять длины волн рентгеновского излучения.

Пример 27.6. На дифракционную решетку нормально к ее поверхности падает плоская монохроматическая световая волна (λ = 500 нм). Помещенная вблизи решетки линза проецирует дифракционную картину на плоский экран, удаленный от линзы на L = 1 м. Расстояние между двумя максимумами первого порядка на экране l = 20,2 см. Найдите: 1) период дифракционной решетки d ; 2) число штрихов N1,

приходящихся на 1 мм длины решетки; 3) число порядков, которое дает решетка; 4) угол отклонения лучей ϕ, соответствующих последнему дифракционному максимуму.

1. Запишем формулу для главных максимумов дифракционной решетки (27.18) для нашей конкретной задачи, опуская знак «– » и учитывая, что m = 1, а ϕ = ϕ1 (под углом ϕ1 виден максимум первого

порядка):

Из ВАD (рис. 27.42) найдем tg ϕ1 = l / (2L ) = 0,1; ϕ1 = 5,8°. Для таких малых углов sin ϕ1 ≈ tg ϕ1. Подставляя вместо sin ϕ1 в уравнение (27.24) tg ϕ1, получаем

d= 2λL / l = 4,95 мкм.

2.По определению число штрихов, приходящихся на единицу длины решетки, равно величине, обратной периоду решетки:

N1 = 1 / d = 202 штрих / мм.

d

Решётка a b

A

I

Линза

ϕ1

L

Рис. 27. 42

409

3. Число порядков найдем из условия, что угол отклонения лучей решеткой не должен превышать 90°, т.е. (sin ϕ) = 1, и, следовательно, уравнение главных максимумов (27.18) d sin ϕ = mλ запишется в виде d = mλ, или

m = d / λ = 9,9.

Но число m должно быть целочисленным и не должно быть равно 10. Поэтому m = 9. Полное число порядков (по обе стороны от максимума нулевого порядка, включая его) равно 2m + 1, т.е. 19.

4. Максимальный угол, под которым виден самый дальний от центра картины максимум с номером порядка m = 9, рассчитывается по формуле

d sin ϕmax = mλ,

отсюда

sin ϕmax = mλ / d ; ϕmax = arcsin (mλ / d ) = 65,4°.

Пример 27.7. Дифракционная решетка, имеющая N1 = 500 штри-

хов на 1 мм длины решетки, дает на экране, отстоящем от линзы на расстояниe L = 1 м, спектр. Определите, на каком расстоянии l1 одна

от другрй будут находиться фиолетовые границы спектров второго порядка (λф = 400 нм).

Условие главных максимумов дифракционной картины (27.18):

d sin ϕ = ± mλ ,

без знака «–», с учетом, что d = 1 / N1, а m = 2, запишется в виде

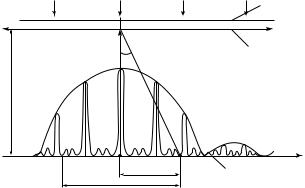

Рис. 27. 43
