в котором при температуре 600°С осуществляется выжиг кокса. Циклоны,

расположенные в верхней части отстойной зоны улавливают катализатор, и

через соответствующие спускные стояки возвращают его в слой. В отпарных секциях катализатор обрабатывается водяным паром с целью десорбции с его поверхности углеводородов. Восстановленный в регенераторе катализатор возвращается на узел ввода сырья.

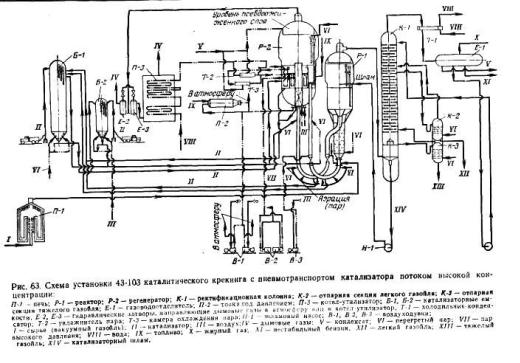

Сырье, нагретое в печи П-1 до 350 °С, вводят в поток регенерированного катализатора перед его входом в реактор Р-1. Полное испарение и частичное превращение сырья происходят еще до поступления взвеси в псевдоожиженный слой. Отработанный катализатор уходит в нижнюю,

суженную отпарную секцию-десорбер, где из пор закоксованного катализатора отпариваются летучие углеводороды.

Отпаренный закоксованный катализатор транспортируют в регенератор

Р-2. Чтобы поддержать движение, в основание восходящей части линии пневмотранспорта вдувают воздуходувкой В-3 часть воздуха, направляемого в регенератор для сжигания кокса. Снижение концентрации твердой фазы на

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

этом участке обеспечивает устойчивый транспорт отработанного катализатора.

Регенерированный катализатор возвращается из регенератора Р-2 в

реактор. Пары, образующиеся при контакте сырья с катализатором, снижают концентрацию твердой фазы; в результате обеспечивается движущий импульс в линии регенерированного катализатора.

Пары продуктов крекинга и сопутствующий им водяной пар покидают псевдоожиженный слой реактора при 490-500 °С и - 0,18 МПа, проходят циклонные сепараторы и направляются в ректификационную колонну К-1.

Основная масса катализаторной мелочи отделяется в циклонах и возвращается в псевдоожиженный слой; самые мелкие частицы пыли уносятся в ректификационную колонну и отмываются в ее нижней части циркулирующей флегмой, образуя шлам. Из колонны К-1 выходят два боковых погона. Нижний представляет собой тяжелый каталитический газойль с н. к. = 350°С. Этот продукт можно направить на повторный крекинг в смеси со свежим сырьем.

Верхний боковой погон - легкий каталитический газойль с пределами выкипания 195-350 °С. Бензин и газ вместе с водяным паром выходят с верха колонны К-1-В конденсаторе-холодильнике Т-1 образуются конденсаты нестабильного бензина и водяного пара, расслаивающиеся в газоводоотделителе Е-1. Нестабильный бензин и равновесный с ним жирный газ направляют в систему газофракционирования (на схеме не показана).

Для сброса катализатора из реактора и регенератора при регулярных и аварийных остановках имеется емкость Б-1; для подпитки системы свежим катализатором и для регулирования его уровня в реакторе предусмотрена емкость Б-2.

Газы, выходящие из регенератора при - 600°С, содержат значительные количества оксида углерода и несут большой запас тепла. Использование этого тепла, особенно после дожигания оксида углерода, позволяет получить в котле-утилизаторе П-3 значительное количество водяного пара при ~4 МПа.

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

Чтобы обеспечить точность регулировки отвода избыточного тепла из псевдоожиженного слоя в регенераторе Р-2, в змеевики регенератора подают не воду, а насыщенный пар из увлажнителя Т-2. Пар, перегревшийся в первой секции змеевиков, охлаждают, впрыскивая водный конденсат в камеру Т-3, до требуемой температуры и подают во вторую секцию, где он вновь нагревается.

По выходе из второй секции пар идет в паровую турбину компрессора углеводородного газа, направляемого на газофракционирование.

Для разогрева регенератора при пуске установки имеется топка П-2, где нагревают воздух, направляемый в регенератор. Когда температура катализатора в регенераторе достигает 300 °С, топку П-2 отключают, и подают топливо непосредственно в псевдоожиженный слой регенератора, вплоть до выхода на нормальный режим.

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

8.ИНДИВИДУАЛЬНОЕ ЗАДАНИЕ

Врегенераторе установки каталитического крекинга с кипящим слоем катализатора сжигают 8350 кг/ч кокса. Определить температуру катализатора на выходе из регенератора, если известно:

масса циркулирующего катализатора Gк. ц. =1200 000 кг/ч

расход воздуха 11,5 кг/ кг кокса воздух подается с температурой 25 0С

температура катализатора на входе в регенератор 480 0С

теплоты сгорания кокса (с учетом неполного сгорания в СО2) Qс. г. =23442 кДж/кг

удельная теплоемкость катализатора С=1,046 кДж/ (кг К)

кокса С=1,255 кДж/ (кг К)

воздуха С=1,0 кДж/ (кг К)

дымовых газов С=0,45 кДж/ (кг К)

Расчет:

В регенераторе происходит выжигание кокса с поверхности катализатора в потоке подаваемого в аппарат воздуха. Тепловой баланс регенератора:

Qк. о+Qв+Qс. г=Qк. р+Qп. с

Где Qк. о - количество теплоты (в килоджоулях), поступающей в регенератор с отработанным катализатором,

Qв - количество теплоты (в килоджоулях), поступающей в регенератор с отработанным воздухом

Qс. г. - количество теплоты, выделившейся в результате горения кокса Правая часть уравнения отвечает

Qп. с - количество теплоты (в килоджоулях) с уходящими продуктами сгорания (дымовыми газами)
