Материал: Надстройка жилого дома по ул. Воровского N24 в г. Вологде

Лестница состоит из лестничного марша из ж/б ступеней по металлическом косоурам и междуэтажной площадки. Ступени марша по с.1.151.1-1, косоуры - металлический швеллер 18П, лестничные площадки по серии 1.152.1-8.

1.4.4 Кровля

Конструкция крыши - стропильная с утеплением. Кровля запроектирована из оцинкованной стали t = 1 мм по сплошному настилу из брусков сечением 100 x40 мм.

Ограждение кровли металлическое принято по ИИ-03.03 ч.II, выход на кровлю по наружной металлической лестнице, расположенной с торца здания.

Стропильная конструкция из брусчатого пиломатериала, сосна 2 сорта. Для восприятия ветрового отсоса стропильные ноги с шагом через одну крепятся к стене посредством скрутки 2диам.4 ВрI и ерша. Элементы стропил, соприкасающиеся с кладкой, изолируют 2 слоями рубероида на битумной мастике.

Антисептирование древесины осуществляется раствором Биотекс грунт

1.4.5 Окна, двери и полы

Окна принимаем по [8] из поливинилхлорида одинарной конструкции со стеклопакетом с поворотно- откидным открыванием, двери деревянные по [9] для наружных и по [10] для внутренних.

Покрытием полов приняты по серии 2.044 КЛ-1. В санузлах и кухнях - керамическая плитка, в остальных помещениях- деревянный пол.

1.5 Теплотехнический расчет ограждающих конструкций и сравнение вариантов

.5.1 Теплотехнический расчет наружной стены

Пенополистирол ПСБ-С-35.

Описание продукта- пенопласт пенополистирол - это современный теплоизоляционный материал белого цвета на 98% состоящий из воздуха, заключенного в миллиарды микроскопических тонкостенных клеток из вспененного полистирола. Основу пенопласта составляет пенополистирол - одна из форм полистирола, который в свою очередь получают из стирола методом радикальной полимеризации. После синтеза и охлаждения полистирол вспенивают при помощи специальных установок и затем придают изделиям нужную форму.

Плотность: 27 кг/м3;

теплопроводность: 0, 037 Вт/мК;

водоотталкивающие свойства: водопоглощение по объему составляет не более 2%;

розничная цена: 2 219.50 руб/м3.

Расчет выполнен по [11].

В соответствии с п. 5.3 [11] приведенное сопротивление теплопередаче Rо ограждающих конструкций следует принимать не менее нормируемых значений Rreq, определяемых по табл. 4 [11] в зависимости от градусо-суток района строительства D_d.

Определим градусо-сутки отопительного периода - D_d (по [13] п. 5.3):

D_d = (t_int - t_ht)*z_ht,    (2.1)

где t_int - расчетная средняя температура внутреннего воздуха здания, принимаемая: t_int = +20 ˚С;

t_ht - средняя температура наружного воздуха для периода со средней суточной температурой наружного воздуха не более 8 ˚С, принимаемая по [12]: t_ht = -4, 9˚С;_ht - продолжительность отопительного периода для периода со средней суточной температурой наружного воздуха не более 8 ˚С, принимаемая по [12]: z_ht = 256 сут.;= (20+4, 9)*256=5862, 4 ˚С*сут.

Определим приведенное сопротивление теплопередаче ограждающей конструкции- Rred по т.4 [11]:

R_req = a ·D_d + b,    (2.2)

_req = 0, 0003·5862, 4 + 1, 2=2, 96 м²·˚С/Вт

Сопротивление теплопередаче Ro, м2 × °С/Вт, ограждающей конструкции следует определять по формуле 3 [13]:

,    (2.3)

где α_в - коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, принимаемый по табл. 4* [13]:

α_в = 8, 7 Вт/(м2*˚С);

α_н - коэффициент теплоотдачи (для зимних условий) наружной поверхности ограждающей конструкции, принимаемый по табл. 6* [13]:

α_н=23 Вт/(м2*˚С);_к - термическое сопротивление ограждающей конструкции, определяемое в соответствии с пп. 2.7 и 2.8 [13];

R_к = R₁ + R₂ +... + R_n + R_в.п.,   (2.4)

 (2.5)

Расчетный коэффициент теплопроводности для пенополистирола - λ_ут=0, 037 Вт/(м*˚С).

 м²·˚С/Вт

Отсюда толщина утеплителя ПСБ-С-35:δ_ут=0, 098м.

Принимаем 100мм.

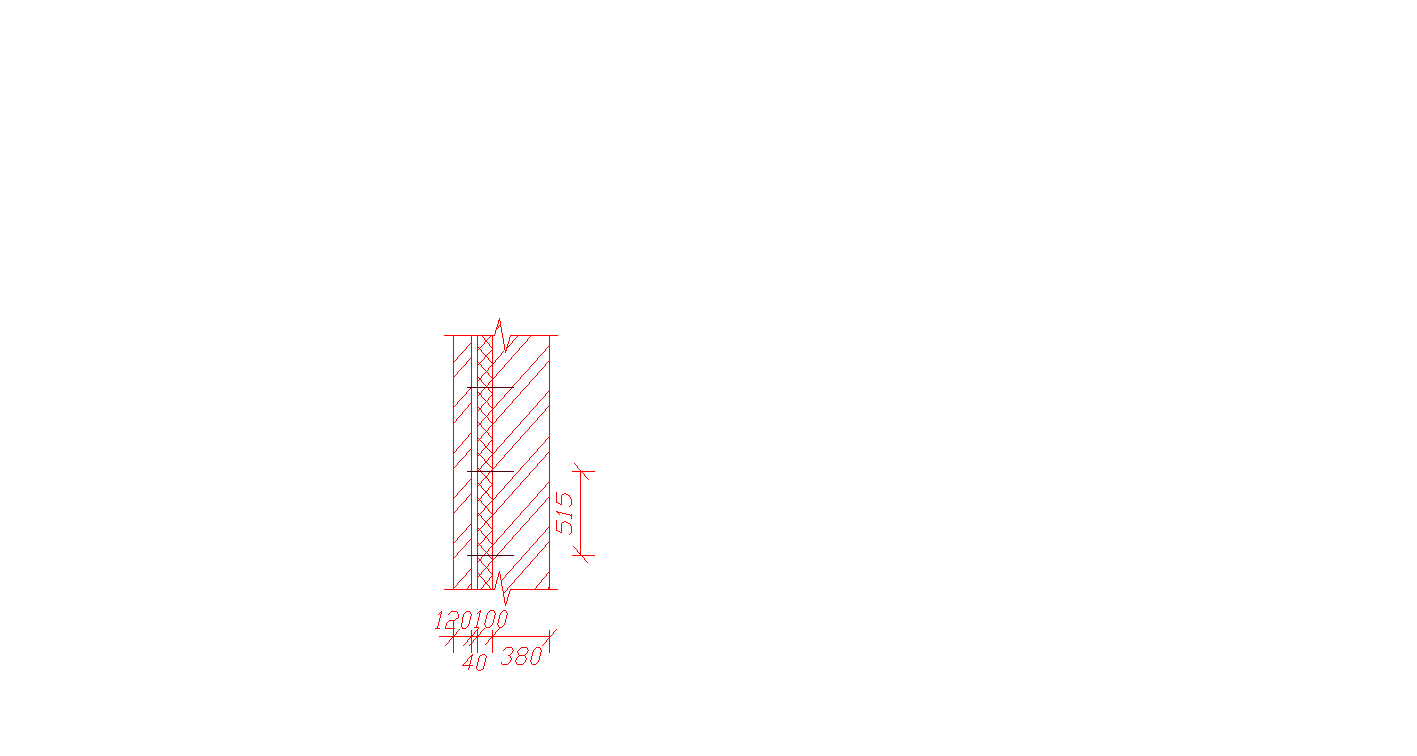

Рисунок 1-Конструкция стены

.5.2 Теплотехнический расчет чердачного перекрытия

Пенополистирол ПСБ-С-35.

Расчет выполнен по [11].

В соответствии со п. 5.3[11] приведенное сопротивление теплопередаче Rо ограждающих конструкций следует принимать не менее нормируемых значений Rreq, определяемых по табл. 4[11] в зависимости от градусо-суток района строительства D_d.

Определим градусо-сутки отопительного периода - D_d по [11] п. 5.3 или по формуле (2.1):

Dd = (20+4, 9)*256=5862, 4 ˚С*сут.

Определим приведенное сопротивление теплопередаче ограждающей конструкции- Rred [11] по формуле (2.2):

R_req = 0, 0003·5862, 4 + 1, 2=2, 96 м²·˚С/Вт

Сопротивление теплопередаче Ro, м2 × °С/Вт, ограждающей конструкции следует определять по формуле 3 [13] или по формуле (2.3).

Расчетный коэффициент теплопроводности пенополистирола - λ_ут=0, 037 Вт/(м*˚С).

 м²·˚С/Вт

Отсюда толщина утеплителя ПСБ-С-35:δ_ут=0, 0994м.

Принимаем 100мм.

1.6 Наружная и внутренняя отделка здания

Фасады облицовывают керамическим лицевым кирпичом марки 100/1450/25 ГОСТ 530-2007 красного и белого цвета с расшивкой швов. Цоколь здания облицовывается штукатуркой с последующей окраской. Перила покрываются горячей олифой за два раза по строганной поверхности, а сверху - лаком, металлические части ограждений перил лестниц окрашиваются по сурику чёрной масляной краской.

Внутренняя поверхность кирпичных стен оштукатуривается улучшенной штукатуркой. Стены по всей высоте окрашиваются. Перегородки из кирпича в зависимости от назначения помещения облицовываются глазурованной плиткой или затираются цементным раствором под шпаклёвку и в последующем окрашиваются масляной краской. Стены помещений санузлов облицовываются глазурованной плиткой на всю высоту. Карниз и плинтус в этих помещениях - керамические. Потолки помещений покрываются масляной краской.

В помещениях с мокрым и влажным режимом полы делаются с гидроизоляцией. Откосы около окон зашиваются двумя слоями гипсокартона. Дверные откосы окрашиваются масляной краской за два раза.

Заполнение оконных проемов окнами из поливинилхлорида одинарной конструкции со стеклопакетом. Отделочные работы производятся после устройства кровли и прокладки всех коммуникаций.

1.7 Инженерное обеспечение

Здание обеспечивается всеми инженерными коммуникациями: холодной и горячей водой, электроснабжением, слаботочными сетями.

Холодное водоснабжение осуществляется от городской водопроводной сети. Горячее водоснабжение и водяное отопление от котельной.

Отвод сточных вод от санитарных приборов осуществляется в канализационную сеть, затем в дворовую канализацию и в городскую. Канализационные стояки запроектированы чугунными диаметром 100мм.

.8 Технико-экономические показатели здания

Таблица 1.4-Технико-экономические показатели

Объемный коэффициент, к определяется по формуле:

к₂ = V_стр/S_общ      (2.6)

к₂ = 1121/404= 2, 775.

1.9 Анализ выбора защиты деревянных конструкций от гниения и пожара

.9.1 Защита деревянных конструкций от гниения.

В настоящее время на строительном рынке, оч большей выбор антисептических растворов - защищающих деревянные конструкции от гниения. Проведем анализ выбора антисептических растворов.

Антисептики на масляной основе. Не вымываются дождями, но при этом, уничтожают натуральный цвет древесины. Поэтому, их лучше использовать там, где вид стен и потолка не имеет особого значения. Эти средства не дорогие и очень эффективные. Антисептические растворы на органической основе долговечны. Они не изменяют вид поверхности, но имеют большой недостаток - это повышенная огнеопасность древесины.

Солевые антисептики достаточно дешевые, удобные в использовании и не изменяют вид древесины. Недостаток - недолговременная защита. Они быстро вымываются с поверхности древесины, и тогда нужно повторное обновление антисептического шара. Смеси на основе растворителя очень хорошо себя зарекомендовали. Они защищают дерево от появления грибка, солнечных лучей и влажности. На поверхности древесины они образуют тонкую пленку, которая не пропускает в средину влагу, но при этом дает возможность дереву дышать.

После анализа антисептических растворов, я принял решение использовать антисептик на основе растворителя «Биотекс грунт». Защитные свойства, данного антисептика более эффективны, чем у его конкурентов и цена приемлема.

1.9.2 Защита деревянных конструкций от пожара

Обработка древесины от возгорания бывает двух видов: поверхностной и глубокой. Процесс поверхностной обработки заключается в нанесении кистью или краскопультом защитного состава два - три раза с интервалом в два - три часа. Сущность глубокой обработки заключается в погружении древесины в горячехолодные ванны. При таком способе дерево максимально пропитывается, что придает ему более устойчивые свойства к поражению огнем.

Пирилакс Prime

Этот антисептик антипирен Пирилакс для древесины разработан специально для бытового применения. Относится ко второй группе защиты. Помимо этого после его обработки древесина приобретет следующие свойства.Антисептик. Успешно уничтожает колонии плесени и деревоокрашивающие грибки.Применяется перед нанесением лакокрасочного слоя.

Пригоден как для наружных, так и для внутренних работ.Перед применяем нужно правильно рассчитать расход жидкости. Производитель рекомендует затрачивать минимум 200 гр./м². После обработки формируется легкий запах сосны. Время эффектной защиты напрямую зависит от условий эксплуатации. При наружном применении оно составляет до 7 лет, а при внутреннем - до 10 лет.

БС-13

Антипирен для дерева этой марки предназначен для перевода материала из класса легко воспламеняемых в категорию трудновоспламеняемых. Характеризуется доступной стоимостью и простотой применения. Помимо огнезащиты после обработки древесина приобретает биозащиту 7-го класса.

В отличие от Пирилакса, БС-13 представляет собой сухую смесь, которую нужно разбавлять водой. В зависимости от требуемой степени защиты концентрат состава может варьироваться от 5% до 20%. Рекомендуется применять дистиллированную воду. Порядок приготовления нанесения раствора.

Растворить в теплой воде порошок согласно инструкции.

С помощью кисточки или валика нанести готовый раствор на поверхность древесины.Производитель рекомендует делать несколько слоев обработки без предварительной просушки.

Средний расход материала составляет от 250 до 350 гр./м².

Неомид 450-1

Один из самых эффективных огнестойких составов для защиты древесины. В зависимости от расхода он может придавать материала первую группу огнестойкости (250 гр./м²) или вторую (150 гр./м²). Изготавливается в уже готовом для применения виде.

После применения не окрашивает структуру в цвет, характеризуется отсутствием какого-либо запаха. Производитель гарантирует эффективную огнезащиту материала в течение 7 лет, а устойчивые биозащитные свойства - до 10 лет.

В качестве антиперийного состава выбираем Неомид 450-1, который хорошо себя зарекомендовал на рынке. В отличие от солевых аналогов после применения на поверхности дерева не образуется специфическая пленка, препятствующая нанесению лакокрасочного слоя.

2. РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ

.1 Проверочный расчет существующих фундаментов

Цель расчета проверка несущей способности существующих фундаментов, расчет производится по трем сечениям, сечение 1-1 по наружной несущей стене, сечение 2-2 по внутренней несущей стене, сечение 3-3 по самонесущей наружной стене.

2.1.1 Сбор нагрузок

Сбор нагрузки на 1м² перекрытия осуществляется в табличной форме таблицы 2.1-2.4.

Таблица 2.1-Сбор нагрузок на кровлю, кН/м

Таблица 2.2-Сбор нагрузок на чердачное перекрытие, кН/м
