Материал: Модернизация кольцераскатного автомата кузнечно-прессового цеха

Обработка резьбовой части. Подача S = 1 мм/об. Скорость резания V = 40-60 м/мин

3.9.2 Сверлильная операция

Сверление глухих отверстий.

Подача S0 = 0,08 мм/об;

Глубина резания t = 2,45 мм;

Скорость резания находится в диапазоне V = 22 м/мин (до 54 м/мин при твердом сплаве)

.9.3 Фрезерная операция

Фрезерование лысок осуществляется шпоночной (торцовой) фрезой.

Подача на зуб Sz = 0,31 мм/зуб

Скорость резания находится в диапазоне V = 12 - 16 м/мин (до 40 м/мин)

Глубина резания t = 3 мм

.9.4 Кругло шлифовальная операция

Скорость круга Vкр= 30-35 м/с

Скорость заготовки Vз = 15 - 55 м/мин

Устанавливаем: Vкр = 35 м/с;Vз = 50 м/мин= 0,015 мм

(Дкр = 400 мм; В = 60 ПП) - характеристика абразивного кругапрод= (0,2 ¸ 0,4)×В = 0,3×60 = 1,8 м/мин

=  (84)

для шлифования посадки 17js6

==  об/минст = 2000 об/мин= м/мин

Режимы резания сводим в таблицу 11.

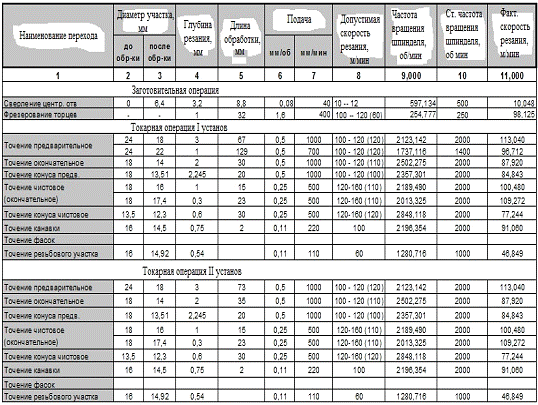

Таблица 11 - Режимы резания

Заключение

Результатом работы - является модернизация кольцераскатного автомата под новую, более прогрессивную и современную технологию. В результате - получение более точной и качественной полно профильной заготовки кольца.

При модернизации разработаны следующие узлы: привод главного движения; гидропривода загрузочного устройства; узел раскатки; разработка раскатника; разработку системы активного контроля.

Привод главного движения.

Увеличена мощность привода главного движения, проведены расчеты по результатам которых выбран стандартный электродвигатель, стандартный редуктор. Проведены проверочные расчеты, подтверждающие прочность и работоспособность узлов и кинематических элементов. Разработана конструкция шпиндельного узла и общая компоновка привода.

Гидропривод загрузочного устройства.

Проведена разработка гидропривода автоматического устройства для загрузки-выгрузки колец подшипников на кольце раскатной автомат. Разработана гидравлическая схема. При выполнении работы определены основные параметры гидропривода, выбраны по расчетным величинам стандартный гидроцилиндр и гидроаппаратура. Проведен выбор трубопроводов. Определены потери и окончательно назначена насосная установка. Спроектирован блок управления.

Узел раскатки. кольцераскатный автомат подшипник ролик

Разработана компоновка расположения основных узлов, входящих в узел раскатки, таких как раскатник, опорный ролик, промежуточная опора.

Разработка системы активного контроля.

Разработана активная система управления процессом раскатки, т.е. возможность получения более точной заготовки. При разработке активной системы увеличивается процент точности параметров заготовки, при этом возможно добиться снижение припусков на дальнейшую обработку и получение стабильно качественной поверхности заготовки. Это все влияет на технологичность получения качественной заготовки.

Разработана компоновка расположения основных элементов системы и измерительная (пневмоконтактная) головка.

Разработан режущий инструмент - спиральное сверло для обработки цилиндрического отверстия. Оформлен чертеж. Проведены все необходимые расчеты подтверждающие прочность.

Разработан технологический процесс лезвийной обработки изготовления вала с оформлением комплекта технологической документации. Выбрана заготовка. Разработан технологический процесс, маршрут обработки, назначены режимы резания, выбрано технологическое оборудование и режущий инструмент.
