24.3. Задание по созданию чертежей деталей и сборок
•Завершить оформление сборочного чертежа и спецификации.
•Выполнить трехмерные модели и ассоциативные чертежи корпуса 1 и фланца 4. В каждом ассоциативном чертеже расположить аксонометрию с вырезом одной четверти детали.
•Выполнить по ГОСТ 2.317—69 аксонометрическое изображение с вырезом одной четверти шпилечного соединения деталей 1 и 4.
24.4. Данные для заполнения раздела «Стандартные изделия»
Соеди- |
Наименование |
Материал |
Покрытие |
Толщина |
|
покрытия |
|||||
нение |
|||||
|
|
Окисное |
|
||
Болто- |
Болт М12х1,25… |
Сталь 20 |
- |
||
Гайка … (исполнение 1) |
Сталь 10 |
- |
|||
вое |
То же |
||||
Шайба …(исполнение 1) |
Сталь 08 |
То же |
- |
||
|
|||||
Винто- |
Винт М10…(класс точности А) |
Сталь 35 |
Цинковое с |
6 мкм |
|
вое |
|
|
хромат. |
|
|
Шпи- |
Шпилька М8х1… |
Сталь 35 |
Цинковое с |
6 мкм |
|
|
|
хромат. |
|
||
лечное |
Гайка…(исполнение 2) |
Сталь 20 |
То же |
6 мкм |
|
|
Шайба…(толщина нормальная) |
Сталь 65Г |
То же |
6 мкм |
|
Шпо- |
Шпонка по ГОСТ 23360-78 |
|
|
|
|
ночное |
|
|
|
Описание крана распределительного. Кран состоит из кор-
пуса 1, в котором установлена цилиндрическая пробка 2. В пробке выполнено осевое цилиндрическое отверстие, соединяющееся с полостями двух цилиндрических отверстий. На свободный цилиндрический конец пробки установлена шпонка 17, которая передает вращательное движение пробке от рукоятки 3. Фланец 4 крепиться к корпусу 1 при помощи шпилек 16, шайб и гаек. Фланец 5 закреплен на корпусе с помощью болтов 9, шайб и гаек. На чертеже кран изображен в открытом положении.
При положении рукоятки 3, указанном на чертеже, жидкость по трубопроводу (трубопроводы на чертеже не указаны) подходит к крану и по отверстиям пробки 2 проходит в полости цилиндрических отверстий корпуса и фланца 4 и поступает к трубопроводам системы. Пробка 2 при повороте на 90о в любую сторону цилиндрической частью перекрывает отверстие в корпусе, и жидкость не поступает в трубопроводы. Для обеспечения герметичности пробки 2 установлены резиновые кольца 18. Фланец 4 и корпус 1 уплотнены прокладками 7. Герметизация фланца 5 и корпуса осуществлена прокладкой 6.
146
|
25.1 |
|
|
|
|

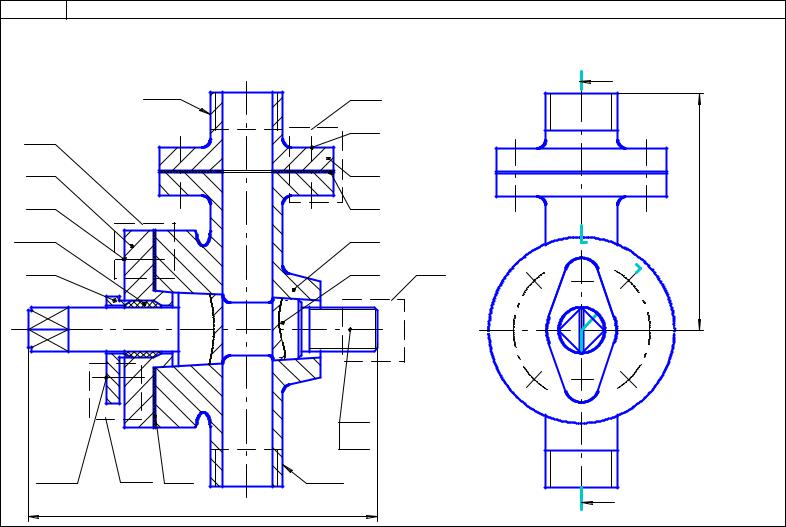

Кран пробковый |
|
|
По данным спецификации изобразить следующие соединения: А — болтовое — корпуса 1 с фланцем 3; |
|
|||||
|
Б — винтовое — корпуса 1 с крышкой 5; В — шпилечное — крышки 5 с втулкой сальника 4; Г— установить |
|
|||||
|
на пробку 2 гайку 12, шайбу 15 и шплинт 17 |
А |
Д |
|
|||
|
|
|
G1 |
Д-Д |
|
|
|
|
Б |
|
|
|
8 |
|
|
|
|
|
|
|
|
|
|
|
5 |
|
|
|
3 |
|
|
147 |
9 |
|
|
|
7 |
108 |
вариантаЗадания |
18 |
|
|
|
1 |
|||
|
|
|
|
|
|
||
|
4 |
|
|
|
2 |
Г |
|
|
|
|
|
|
|
|
25 |
|
|
|
|
|
12 |
|
|
|
|
|
|
|
15 |
|
|
|
16 |
В |
6 |
G1 |
|
|
|
|
|
|
|
160 |
|
Д |
|
|
|
|
|
|
|
|
|
25.2 |
|
|
Завершить спецификацию крана пробкового |
|
|
|
|||
роФмат |
оЗна |
оПз. |
|
Обозначение |
Наименование |
оКл. |
Приме- |
||
|
|
|
|
|
|
чание |
|||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Документация |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
КИКГ.ХХХХХХ.025СБ |
Сборочный чертеж |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Детали |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
КИКГ.ХХХХ01.025 |
Корпус |
1 |
|
|
|
|
|
|
2 |
КИКГ.ХХХХ02.025 |
Пробка |
1 |
|
|
|
|
|
|
3 |
КИКГ.ХХХХ03.025 |
Фланец |
1 |
|
|
|
|
|
|
4 |
КИКГ.ХХХХ04.025 |
Втулка сальника |
1 |
|
|
|
|
|
|
5 |
КИКГ.ХХХХ05.025 |
Крышка |
1 |
|
|
|
|
|
|
6 |
КИКГ.ХХХХ06.025 |
Прокладка |
1 |
|
|
|
|
|
|
7 |
КИКГ.ХХХХ07.025 |
Прокладка |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Стандартные изделия |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
8 |
|
|
Болт М10х ... ГОСТ 7805-70 |
4 |
|
|
|
|
|
9 |
|
|
Винт М8х ... ГОСТ 1491-80 |
4 |
|
|
|
|
|
|
|
|
Гайка М ... ГОСТ 5915-70 |
|
|
|
|
|
|
|
|
|
Гайка М ... ГОСТ 5915-70 |
|
|
|
|
|
|
12 |
|
|
Гайка М ... ГОСТ 5918-73 |
|
|
|
|
|
|
|
|
|
Шайба... ГОСТ 6402-70 |
1 |
|
|
|
|
|
|
|
|
Шайба ... ГОСТ 6402-70 |
|
|
|
|
|
|
|
|
|
Шайба ... ГОСТ 11371-78 |
|
|
|
|
|
|
16 |
|
|
Шпилька М8х... ГОСТ 22032-76 |
2 |
|
|
|
|
|
17 |
|
|
Шплинт х... ГОСТ 379-79 |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Материалы |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
18 |
|
|
Набивка АПД 5 ГОСТ 5152-84 |
0,02 |
кг |
|
148
25.3. Задание по созданию чертежей деталей и сборок
•Завершить оформление сборочного чертежа и спецификации.
•Выполнить трехмерные модели и ассоциативные чертежи корпуса 1 и втулки сальника 4 .В каждом ассоциативном чертеже расположить аксонометрию с вырезом одной четверти детали.
•Выполнить по ГОСТ 2.317—69 аксонометрическое изображение
свырезом одной четверти шпилечного соединения деталей 1 и 4.
25.4. Данные для заполнения раздела «Стандартные изделия»
Сое- |
Наименование |
Материал |
Покрытие |
Толщина |
|
покрытия |
|||||
дине- |
|||||
|
|
|
|
||
ние |
|
|
Кадмиевое |
|
|
|
Болт М10… |
Сталь 30 |
6 мкм |
||
Бол- |
хроматир. |
||||
товое |
Гайка … (исполнение 1) |
Сталь 10 |
То же |
То же |
|
|
Шайба …(исполнение 1) |
Сталь 20 |
То же |
То же |
|
Вин- |
Винт М8…(класс точности В) |
Сталь 20 |
Кадмиевое |
- |
|
товое |
|||||
Шпи- |
Шпилька М6… |
Сталь 30 |
Окисное |
- |
|
леч- |
Гайка…(исполнение 2) |
Сталь 10 |
То же |
- |
|
ное |
Шайба…(толщина нормальная) |
Сталь 65Г |
То же |
- |
|
Гайкой |
Гайка М16х1,5 |
Сталь 20 |
Кадмиевое |
6 мкм |
|
со |
Шайба …(исполнение 1) |
Сталь 15 |
То же |
То же |
|
шплин |
Шплинт |
|
|
|
|
том |
|
|
|
|
Описание крана пробкового. Пробковый кран является од-
ним из видов арматурных трубопроводов и предназначается для изменения подачи количества жидкости, проходящей по трубопроводу.
Кран состоит из корпуса 1, в котором установлена коническая пробка 2. Крышка 5 крепится к корпусу винтами 9. На крышке 5 установлена втулка 4, уплотняющая пробку 2 сальниковой набивкой
18.Втулка сальника 4 закреплена на крышке 5 при помощи шпилек
16.К корпусу 1 подсоединяется два трубопровода, не показанные на чертеже. Полное прилегание сопрягаемых поверхностей пробки 2 и корпуса 1 достигается конической формой этих деталей. Герметизация корпуса 1 и крышки 5 осуществлена прокладкой 6, а фланца 3 и корпуса 1 – прокладкой 7
149
26.1 |

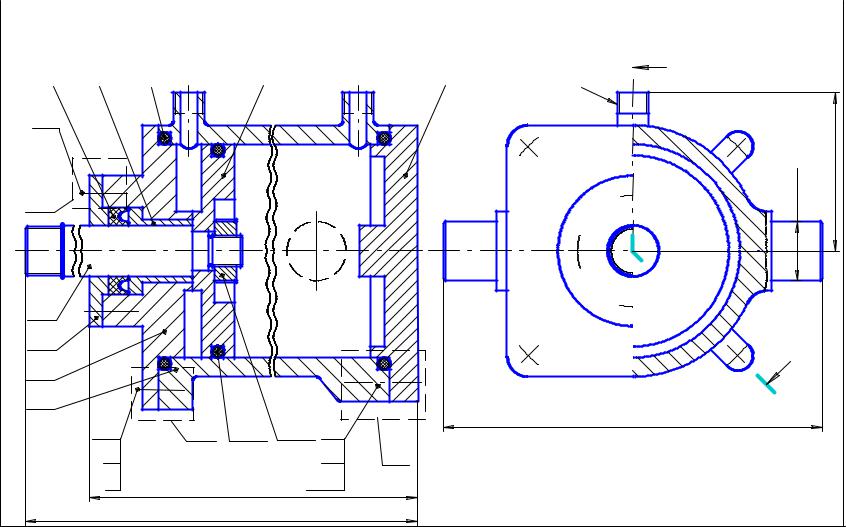

Гидроцилиндр |
По данным спецификации изобразить следующие соединения: Б — болтовое — цилиндра 1 и крышки 2;
В — винтовое — крышки 3 и крышки 2; Г — шпилечное — цилиндра 1 и крышки 6 |
А |
||||||||||
18 |
|
7 17 |
5 |
А-А |
6 |
|
G3/8 |
|
|||
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
9
В |
|
|
|
З28 |
78 |
|
|
|
|
|
|
150 |
|
|
|
|
|
4 |
|
|
|
|
|
3 |
|
|
|
|
|
2 |
|
|
|
А |
|
1 |
|
|
|
|
|
8 |
Б |
16 |
13 |
180 |
|
Г |
|
||||
|
|
|
|
|
|
|
|
300 |
|
15 |
|
|
|
|
|
|
|
|
528...325 |
|
|
|
|
26 варианта Задания
