Длина шпильки:

l=H+ m+hш+hвых = H + 0,2d + 0,8d + (0,2…0,5)d – расчетное зна-

чение округляется до ближайшего стандартного значения.

Соединение установочным винтом изображается на двух проекциях. На главном изображении в разрезе показываются элементы соединяемых деталей и стержень с резьбой и условном обозначением шлица. На виде сверху изображается окружность и шлиц в виде отрезка под углом 45º к центровым линиям.

Соединение винтом с цилиндрической головкой изображено на рис. 1.4, а.

1.4. Конструктивное изображение болтового, винтового и шпилечного соединений

Конструктивное изображение соединения винтом с цилиндрической головкой изображено на рис. 1.4, б.

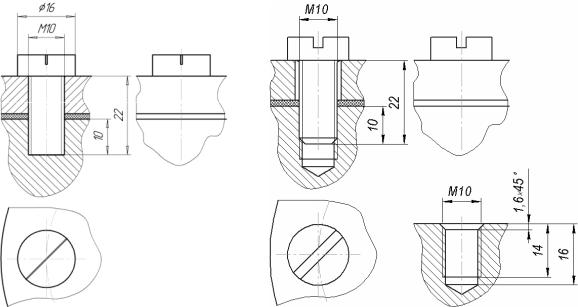

Рис. 1.4. Изображение соединения винтом с цилиндрической головкой: а –.упрощенное; б –. конструктивное

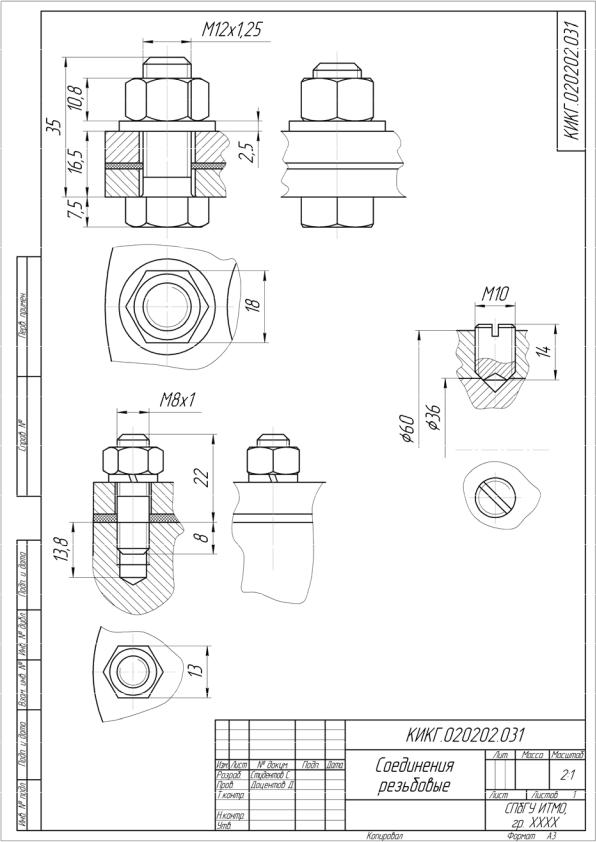

Конструктивное изображение болтового, винтового и шпилечного соединений показано на рис. 1.5 и выполняется на листе формата А3 по данным, представленным на рис. 1.1, и 1.2.

11

1.5. Выполнения сборочного чертежа и спецификации

Сборочный чертеж выполняется по заданию, показанному на рис. 1.1. На сборочном чертеже (рис. 1.7) изображаются необходимые графические элементы, выполняется редактирование изображения, указываются недостающие позиционные обозначения. При нанесении номеров позиций следует учитывать требования ГОСТ 2.109–73. В частности, допускается делать общую линиювыноску с вертикальным расположением номеров позиций для группы крепежных деталей, относящихся к одному и тому же месту крепления. В этом случае линию-выноску отводят от закрепляемой детали. Следует упомянуть о содержании п. 5 ГОСТ 2.315 – 68. Если предмет, изображенный на сборочном чертеже, имеет ряд однотипных соединений, то крепежные детали, входящие в эти соединения, следует показывать условно или упрощенно в одном-двух местах каждого соединения, а в остальных – центровыми или осевыми линиями.

Спецификация оформляется по исходным данным рис. 1.2. По результатам выполнения сборочного чертежа, т. е. после определения параметров стандартных изделий полностью заполняются соответствующие строки раздела “Cтандартные изделия” спецификации

(рис. 1.6).

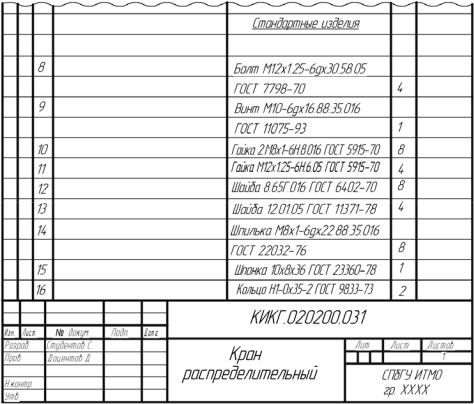

Рис. 1.6. Заполнение раздела “Стандартные изделия”

13

На завершающем этапе заполняются графы основной надписи спецификации.

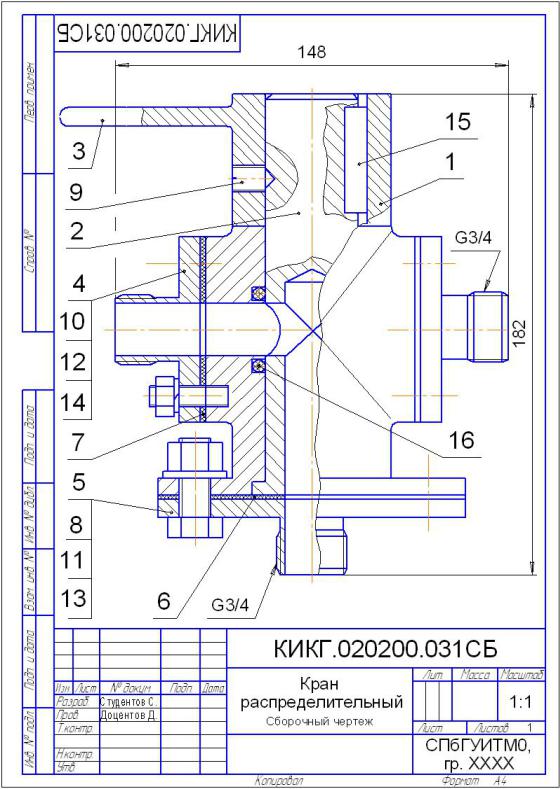

Рис. 1.7. Сборочный чертеж крана

14

1.6. Использование графического редактора для завершения выполнения конструкторских документов

Использование двумерного графического редактора КОМПАС может существенно ускорить завершение выполнения спецификации и сборочного чертежа.

Для завершения сборочного чертежа целесообразно обратиться к конструкторской библиотеке, входящей в систему КОМПАС. Структура этой библиотеки раскрыта на рис.1.8.

Рис. 1.8. Конфигурация конструкторской библиотеки
