19.3. Задание по созданию чертежей деталей и сборок
•Завершить оформление сборочного чертежа и спецификации.
•Выполнить трехмерные модели и ассоциативные чертежи корпуса 1 и крышки 5. В каждом ассоциативном чертеже расположить аксонометрию с вырезом одной четверти детали.
•Выполнить по ГОСТ 2.317—69 аксонометрическое изображение
свырезом одной четверти шпилечного соединения деталей 1 и 5.
19.4. Данные для заполнения раздела «Стандартные изделия»
Сое- |
Наименование |
Материал |
Покрытие |
Тол- |
|
щина |
|||||
дине- |
|
|
|
покры- |
|
ние |
|
|
|
тия |
|
Бол- |
Болт М12… |
Сталь 30 |
Цинковое с |
6 мкм |
|
|
|
хромат. |
|
||
товое |
Гайка … (исполнение 1) |
Сталь 20 |
То же |
То же |
|
|
Шайба …(исполнение 2) |
Ст.3 |
То же |
То же |
|
Вин- |
|
|
Фосфатное |
|
|
Винт М10…(класс точности В) |
Сталь 40Х |
с пропиткой |
- |
||
товое |
|||||
|
|
|
маслом |
|
|
Шпи- |
Шпилька М8… |
Сталь 30 |
Цинковое |
- |
|
леч- |
Гайка…(исполнение 2) |
Сталь 20 |
Цинковое |
- |
|
ное |
Шайба…(толщина нормальная) |
Сталь 65Г |
- |
- |
|
Шпо- |
|
|
|
|
|
ноч- |
Шпонка по ГОСТ 23360-78 |
|
|
|
|
ное |
|
|
|
|
Описание опоры горизонтального вала. Зубчатое колесо 3
соединено с горизонтальным валом 4 с помощью призматической шпонки 18. Опорами вала являются два конических роликоподшипника 21, внутренние кольца которых туго посажены на цапфы (опорные части) вала. Наружные кольца роликоподшипников торцами упираются в крышки 5 и 6. Внутреннее кольцо правого подшипника упирается в торец вала 4, левого – в торец втулки 8.
Для предупреждения осевого перемещения зубчатого колеса 3 торцы его упираются в заплечики вала 4 и втулки 8.
Подшипники смазываются густой (консистентной) смазкой. Для уплотнения мест вала в корпусе 2 и крышке 5 поставлены сальниковые кольца 19 и 20, изготовленные и полугрубошерстного войлока. Прокладка 10 обеспечивает плотное прилегание крышки 5 к корпусу 1 посредством шпилек 17, гаек и шайб, крышка 6 к корпусу 2 – посредством винтов 12 с потайными головками. Корпусы 1 и 2 крепятся к опоре болтами 11, гайками и шайбами.
131
20.1 |
|
Насос шестеренчатый |

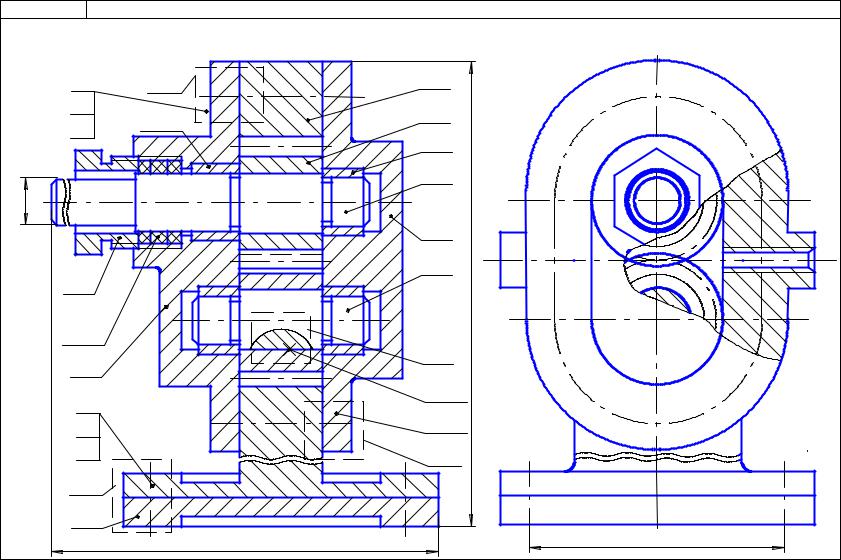

По данным спецификации изобразить следующие соединения: |
||
Б — болтовое — корпуса 1 и крышки 2; В — винтовое — корпуса 1 и крышки 3; |
||
Г — шпилечное — крышки сальника 5 и крышки 1; |
Д — шпоночное — вала 6 и колеса зубчатого 4 |
|
165 |
150 |
|
|
17 |
|
Д |
16 |
4 |
2 |
3 |
|
|
|
|
|
А |
|
8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6 |
132 |
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
15 |
|
|
|
|
|
|
|
Г |
|
|
|
А |
|
7 |
|
|
|
|
|
|
||
|
1 |
|
|
|
|
10 |
|
|
10 |
30 |
|
9 |
|
||
|
|
|
|
|
Б |
|
В |
А-А
160 |
варианта Задания |
|
20 |
85
25 |
4 отв. З9 |
20.2 |
|
Завершить спецификацию насоса шестеренчатого |
|
|
|||
|
|
|
|
|
|
|
|
мроФат |
оЗна |
оПз. |
Обозначение |
Наименование |
оКл. |
Приме- |
|
|
|
|
|
чание |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Документация |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
КИКГ.ХХХХХХ.020СБ |
Сборочный чертеж |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Детали |
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
КИКГ.ХХХХ01.020 |
Крышка |
1 |
|
|
|
|
2 |
КИКГ.ХХХХ02.020 |
Корпус |
1 |
|
|
|
|
3 |
КИКГ.ХХХХ03.020 |
Крышка |
1 |
|
|
|
|
4 |
КИКГ.ХХХХ04.020 |
Колесо зубчатое m = 2, z = 15 |
2 |
|
|
|
|
5 |
КИКГ.ХХХХ05.020 |
Крышка сальника |
1 |
|
|
|
|
6 |
КИКГ.ХХХХ06.020 |
Вал |
1 |
|
|
|
|
7 |
КИКГ.ХХХХ07.020 |
Ось |
1 |
|
|
|
|
8 |
КИКГ.ХХХХ08.020 |
Втулка |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Стандартные изделия |
|
|
|
|
|
|
|
|
|
|
|
|
|
9 |
|
Болт М8...ГОСТ 7798-70 |
5 |
|
|
|
|
10 |
|
Винт М8...ГОСТ 17473-80 |
6 |
|
|
|
|
|
|
Гайка ... ГОСТ 5915-70 |
|
|
|
|
|
|
|
Гайка ... ГОСТ 5915-70 |
|
|
|
|
|
|
|
Шайба ... ГОСТ 6402-70 |
|
|
|
|
|
|
|
Шайба ... ГОСТ 11371-73 |
|
|
|
|
|
15 |
|
Шпилька М6... ГОСТ 22032-76 |
2 |
|
|
|
|
16 |
|
Шпонка ...х20 ГОСТ 23360-78 |
2 |
|
|
|
|
17 |
|
Кольцо 14х28 МН5396-77 |
3 |
|
|
133
20.3. Задание по созданию чертежей деталей и сборок
•Завершить оформление сборочного чертежа и спецификации.
•Выполнить трехмерные модели и ассоциативные чертежи корпуса 2 и крышки сальника 5. В каждом ассоциативном чертеже расположить аксонометрию с вырезом одной четверти детали.
•Выполнить по ГОСТ 2.317—69 аксонометрическое изображение с вырезом одной четверти шпилечного соединения деталей 2 и 5.
20.4. Данные для заполнения раздела «Стандартные изделия»
Соеди- |
Наименование |
Материал |
Покрытие |
Толщина |
|
нение |
покрытия |
||||
|
Болт М12х1,25… |
Сталь 30 |
Медь- |
9 мкм |
|
Болто- |
никель |
||||
вое |
Гайка … (исполнение 1) |
Сталь 20 |
То же |
То же |
|
|
Шайба …(исполнение 2) |
Ст.3 |
То же |
То же |
|
Винто- |
|
|
Фосфатное |
|
|
Винт М10…(класс точности А) |
Сталь 35Х |
с пропиткой |
- |
||
вое |
|
|
маслом |
|
|
|
|
|
|
||
Шпи- |
Шпилька М8… |
Сталь 20 |
Окисное |
- |
|
Гайка…(исполнение 2) |
Сталь 10 |
То же |
- |
||
лечное |
|||||
Шайба…(толщина нормальная) |
Сталь 65Г |
То же |
- |
||
|
|||||
Шпо- |
Шпонка по ГОСТ 22360-78 |
|
|
|
|
ночное |
|
|
|
Описание насоса шестеренчатого. Насос состоит из пары цилиндрических зубчатых колес 4, установленных в стальной корпус 1. При вращении колес масло из всасывающей полости попадает между зубьями и стенкой корпуса и переносится в нагнетательную полость. Зубья колес препятствуют возвращению масла во всасывающую полость.
Шестеренчатый насос начинают собирать с запрессовки в крышки 1 и 3 втулок 8. Затем на втулки наносят слой солидола, который обеспечивает смазку для вала 6 и оси 7. С наружных сторон корпуса 1 помещают пропитанные нитролаком бумажные прокладки (на чертеже они не показаны), устанавливают крышку 5 и завинчивают винты 10. На оси 7 монтируют на призматической шпонке 16 зубчатое колесо 4, а на валу 6 – зубчатое колесо монтируют по посадке. Крышку 2 крепят болтами 9 к корпусу 1. Для уплотнения вала 6 в крышке 1 поставлены три сальниковых войлочных кольца 17, которые прижимаются к валу и крышке 2 сальниковой крышкой 5 и шпильками 15.
134
|
21.1 |
|
|
Насос шестеренчатый |
|
|

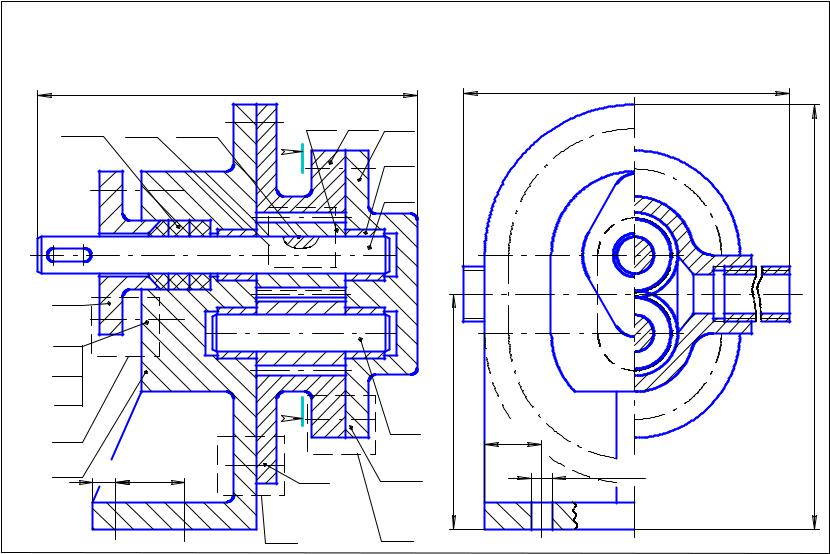

По данным спецификации изобразить следующие соединения: A —болтовое — опоры 9 с корпусом 1; |
|
|||
|
Б — винтовое — крышки 5 с корпусом 1; В — шпилечное — крышки 6 с корпусом 1; Г — шпоночное — колеса |
|
|||
|
зубчатого 2 с осью 4В |
1 |
|
||
|
|
17 |
10 |
2 |
|
|
|
8 |
|
||
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
3 |
|
|
З20 |
|
|
5 |
вариантаЗадания |
135 |
7 |
|
4 |
||
|
Г120 |
||||
19 |
|
||||
6 |
|
||||
|
|
11 |
|
18 |
21 |
|
|
|
12 |
||
|
|
|
|
||
|
|
|
|
|
|
|
|
А |
|
Б |
|
|
|
|
|
|
|
|
|
9 |
|
З110 |
|
|
|
|
