Материал: metodichka_po_artrologii

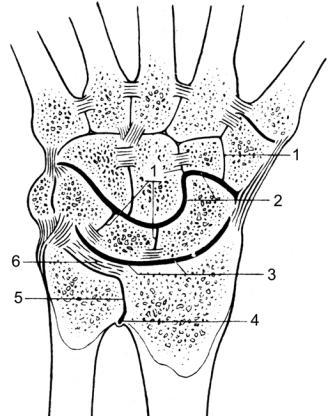

Рис. 18. Суставы и связки кисти (суставы вскрыты горизонтальным распилом) (Feneis H., 1998).
1 – articulationes intercarpales; 2 – articulatio mediocarpalis; 3 – articulatio radiocarpalis; 4 – recessus sacciformis; 5 – articulatio radioulnaris distalis; 6 – discus articularis.
30

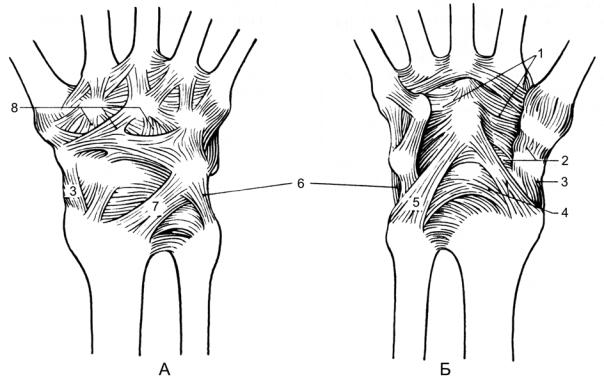

Рис. 19. Связки запястья (тыльная (А) и ладонная (Б) поверхности) (Feneis H., 1998).
1 – ligamentum carpi radiatum; 2 – ligamenta intercarpalia palmaria; 3 – ligamentum collaterale carpi radiale; 4 – ligamentum radiocarpale palmare; 5 – ligamentum ulnocarpale palmare; 6 – ligamentum collaterale carpi ulnare; 7 – ligamentum radiocarpale dorsale; 8 – ligamenta intercarpalia dorsalia.
31

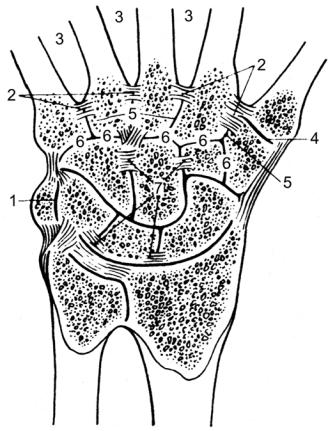

Рис. 20. Суставы и связки правой кисти (суставы вскрыты горизон-
тальным распилом) (Feneis H., 1998).
1 – articulatio ossis pisiformis; 2 – ligamenta metacarpalia interossea; 3 – spatia interossea metacarpi; 4 – articulatio carpometacarpalis pollicis; 5 – articulationes intermetacarpales; 6 – articulationes carpometacarpales; 7 – ligamenta intercarpalia interossea.
32
|
Articulatio mediocarpalis, |
|
среднезапястный сустав |
Суставные |
дистальные поверхности ossa scaphoideum, lunatum, |
поверхности: |
triquetrum, |
|
проксимальные поверхности ossa trapezium, trapezoi- |
|
deum, capitatum, hamatum. |
Форма: |
сложный, комбинация двух шаровидных суставов. |
Оси и движения: |
фронтальная – сгибание и разгибание, дополняет |
|
объем движений в лучезапястном суставе. |
Связки: |
ligamentum carpi radiatum, |
|
ligamenta intercarpalia palmaria, |
|
ligamenta intercarpalia dorsalia, |
|
ligamenta intercarpalia interossea. |
Источник |
arcus palmaris profundus (arteria radialis, ramus pal- |
кровоснабжения: |
maris profundus arteriae ulnaris). |
Венозный отток: |
venae ulnares, venae radiales. |
Источник |
nervus radialis, nervus medianus, nervus ulnaris. |
иннервации: |
|
Лимфатический |
nodi lymphatici cubitales. |
отток: |
|
33
|
Articulationes intercarpales, |
|
межзапястные суставы |
Суставные |
обращенные друг к другу суставные поверхности ba- |
поверхности: |
sis ossarum metacarpaliarum. |
Форма: |
плоские. |
Оси и движения: |
скольжение, движения ограничены. |
Связки: |
ligamentum carpi radiatum, |
|
ligamenta intercarpalia palmaria, |
|
ligamenta intercarpalia dorsalia, |
|
ligamenta intercarpalia interossea. |
Источник |
arcus palmaris profundus (arteria radialis, ramus pal- |
кровоснабжения: |
maris profundus arteriae ulnaris). |
Венозный отток: |
venae ulnares, venae radiales. |
Источник |
nervus radialis, nervus medianus, nervus ulnaris. |
иннервации: |
|
Лимфатический |
nodi lymphatici cubitales. |
отток: |
|
Articulatio carpometacarpalis pollicis,
запястно–пястный сустав большого пальца кисти
Суставные |
basis ossis metacarpalis I, |
поверхности: |
os trapezium. |
Форма: |
седловидный. |
Оси и движения: |
фронтальная – сгибание и разгибание (объем 35– |
|
40°), |
|
сагиттальная – отведение и приведение (объем 45– |
|
60°), |
|
круговое движение. |
Источник |
arcus palmaris profundus (arteria radialis, ramus pal- |
кровоснабжения: |
maris profundus arteriae ulnaris). |
Венозный отток: |
venae ulnares, venae radiales. |
Источник |
nervus radialis, nervus medianus, nervus ulnaris. |
иннервации: |
|
Лимфатический |
nodi lymphatici cubitales. |
отток: |
|
