Материал: metodichka_po_artrologii
|
Articulatio subtalaris, |
|
подтаранный сустав |
Суставные |
facies articularis calcanea posterior tali, |
поверхности: |
facies articularis talaris posterior calcanei. |
Форма: |
цилиндрический, комбинируется с таранно-пяточно- |
|
ладьевидным суставом. |
Оси и движения: |
сагиттальная (косая) – вращение кнутри и враще- |
|
ние кнаружи (объем 55°). |
Связки: |
ligamentum talocalcaneum interosseum, |
|
ligamentum talocalcaneum laterale, |
|
ligamentum talocalcaneum mediale. |
Источник |
arteriae plantares medialis et lateralis, arteria dorsalis |
кровоснабжения: |
pedis, arteriae tarseae laterales et mediales. |
Венозный отток: |
venae tibiales anteriores et posteriores. |
Источник |
nervi plantares lateralis et medialis, nervi fibulares su- |
иннервации: |
perficialis et profundus. |
Лимфатический |
nodi lymphatici poplitei. |
отток: |
|
55
Articulatio talocalcaneonavicularis,
таранно–пяточно–ладьевидный сустав
Суставные |
facies articularis calcanea media tali, |
поверхности: |
facies articularis calcanea anterior tali, |
|
facies articularis talaris media calcanei, |
|
facies articularis talaris posterior calcanei, |
|
facies articularis navicularis tali, |
|
facies articularis posterior ossis navicularis. |
Форма: |
шаровидный, сложный, комбинируется с подтаран- |
|
ным суставом. |
Оси и движения: |
сагиттальная (косая) – вращение кнутри и враще- |
|
ние кнаружи (объем 55°). |
Связки: |
ligamentum calcaneonaviculare plantare, |
|
ligamentum talocalcaneum interosseum, |
|
ligamentum talonaviculare, |
|
ligamentum bifurcatum. |
Источник |
arteriae plantares medialis et lateralis, arteria dorsalis |
кровоснабжения: |
pedis, arteriae tarseae laterales et mediales. |
Венозный отток: |
venae tibiales anteriores et posteriores. |
Источник |
nervi plantares lateralis et medialis, nervi fibulares su- |
иннервации: |
perficialis et profundus. |
Лимфатический |
nodi lymphatici poplitei. |
отток: |
|
56

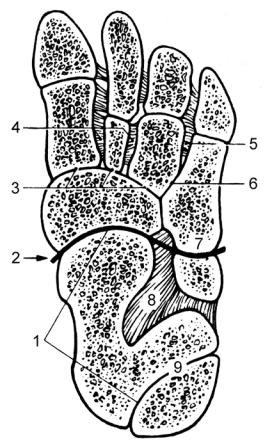

Рис. 36. Суставы и связки правой стопы на горизонтальном распиле
(Feneis H., 1998).
1 – articulatio talocalcaneonavicularis; 2 – articulatio tarsi transversa; 3 – articulatio cuneonavicularis; 4 – ligamenta intercuneiformia interossea; 5 – ligamentum cuneocuboideum interosseum; 6 – articulatio cuneocuboidea; 7 – articulatio calcaneocuboidea; 8 – ligamentum talocalcaneum interosseum; 9 – articulatio subtalaris.
57
Рис. 37. Связки правой стопы (подошвенная поверхность) (Feneis H., 1998).
1 – ligamentum calcaneonaviculare plantare; 2 – ligamentum cuboideonaviculare plantare; 3 – ligamentum calcaneocuboideum plantare; 4 – ligamentum plantare longum; 5
– ligamentum cuneocuboideum plantare; 6 – ligamenta tarsometatarsalia plantaria; 7 –
58
ligamenta metatarsalia plantaria; 8 – spatia interossea metatarsi; 9 – ligamenta collateralia; 10 – articulationes metatarsophalangeales; 11 – ligamentum metatarsale transversum profundum; 12 – articulationes interphalangeales pedis; 13 – ligamenta collateralia; 14 – articulationes tarsometatarsales; 15 – ligamenta tarsi plantaria; 16 – ligamenta intercuneiformia plantaria; 17 – ligamenta cuneonavicularia plantaria; 18 – talus; 19 – sustentaculum tali; 20 – ligamenta plantaria.

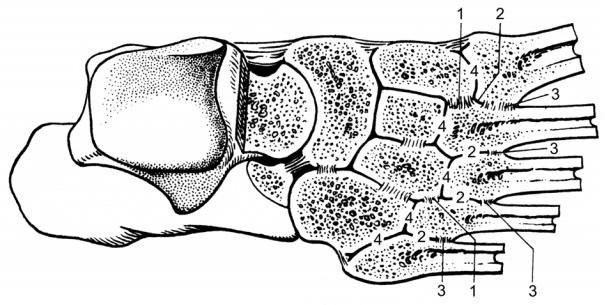

Рис. 38. Связки стопы (тыльная поверхность) (Feneis H., 1998).
1 – articulationes intertarsales; 2 – ligamenta metatarsalia dorsalia; 3 – ligamenta tarsometatarsalia dorsalia; 4 – articulationes tarsometatarsales.
59
