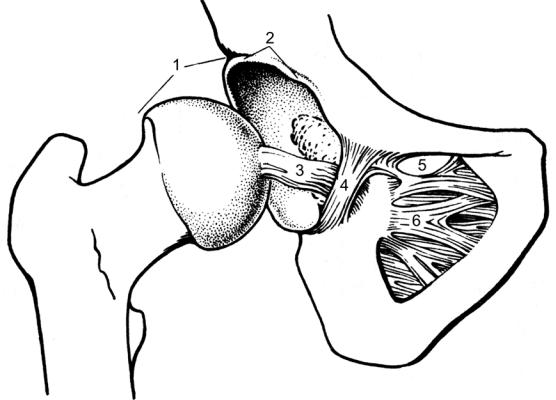

Рис. 26. Вскрытый тазобедренный сустав (Feneis H., 1998).
1 – articulatio coxae; 2 – labrum acetabulare; 3 – ligamentum capitis femoris; 4 – ligamentum transversum acetabuli; 5 – canalis obturatorius; 6 – membrana obturatoria.
45
|
Articulatio genus, |
|
коленный сустав |
Суставные |
condyli medialis et lateralis ossis femoris, |
поверхности: |
facies patellaris ossis femoris, |
|
facies articularis superior tibiae, |
|
facies articularis patellae. |
Форма: |
мыщелковый, сложный, комплексный. |
Оси и движения: |
фронтальная – сгибание и разгибание голени (объем |
|
140–160°), |
|
вертикальная – вращение голени (15°) при согнутом |
|
положении. |
Связки: |
ligamentum collaterale tibiale, |
|
ligamentum collaterale fibulare, |
|
ligamentum patellae, |
|
ligamentum popliteum arcuatum, |
|
ligamentum popliteum obliquum, |
|
retinaculum patellae laterale, |
|
retinaculum patellae mediale, |
|
ligamentum cruciatum anterius, |
|
ligamentum cruciatum posterius, |
|
ligamentum transversum genus, |
|
ligamentum meniscofemorale posterius. |
Дополнительные |
menisci medialis et lateralis, |
элементы: |
bursa infrapatellaris profunda, |
|
bursa suprapatellaris, |
|
bursa prepatellaris subcutanea, |
|
bursa subtendinea musculi sartorii, |
|
bursa subtendinea musculi bicipitis inferior, |
|
bursa anserina, |
|
bursa subtendinea musculi gastrocnemii medialis, |
|
bursa subtendinea musculi gastrocnemii lateralis, |
|
bursa musculi semimembranosi, |
|
plicae alares, |
|
plica synovialis infrapatellaris, |
|
recessus subpopliteus. |
46
Источник |
arteria genus descendens (из arteria femoralis), arteriae |
кровоснабжения: |
genus superiores lateralis et medialis, arteriae genus |
|
inferiores lateralis et medialis, arteria genus media |
|
(все из arteria poplitea), arteriae recurrentes tibiales |
|
anterior et posterior (из arteria tibialis anterior), |
|
ramus circumflexus fibulae arteriae tibialis posteri- |
|
oris. |
Венозный отток: |
venae tibiales anteriores, vena poplitea, vena femoralis. |
Источник |
nervus tibialis, nervus fibularis communis. |
иннервации: |
|
Лимфатический |
nodi lymphatici poplitei, inguinales superficiales. |
отток: |
|

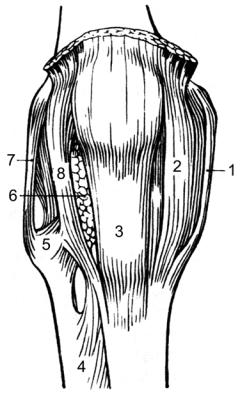

Рис. 27. Правый коленный сустав (вид спереди) (Feneis H., 1998).
1 – ligamentum collaterale tibiale; 2 – retinaculum patellae mediale; 3 – ligamentum patellae; 4 – membrana interossea cruris; 5 – ligamentum capitis fibulae anterius; 6 – corpus adiposum infrapatellare; 7 – ligamentum collaterale fibulare; 8 – retinaculum patellae laterale.
47
Рис. 28. Вскрытый правый коленный сустав (вид спереди) (Feneis H., 1998).
1 – plica synovialis infrapatellaris; 2 – ligamentum collaterale tibiale; 3 – meniscus medialis; 4 – plicae alares; 5 – ligamentum transversum genus; 6 – meniscus lateralis; 7 – ligamentum collaterale fibulare; 8 – ligamentum cruciatum anterius; 9 – ligamentum cruciatum posterius; 10 – ligamenta cruciata genus.
Рис. 29. Вскрытый правый коленный сустав (Feneis H., 1998).
1 – ligamentum transversum genus; 2 – meniscus lateralis; 3 – ligamentum collaterale fibulare; 4 – ligamentum capitis fibulae posterius; 5 – ligamentum meniscofemorale anterius; 6 – ligamentum meniscofemorale posterius; 7 – ligamentum cruciatum posterius; 8 – ligamentum cruciatum anterius; 9 – meniscus medialis; 10 – ligamentum collaterale tibiale.
48

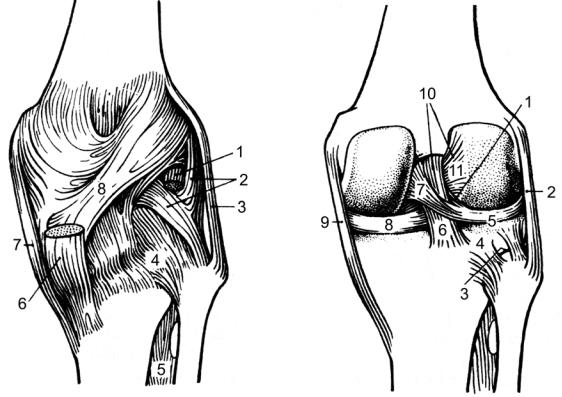

Рис. 30. Правый коленный сустав
(вид сзади) (Feneis H., 1998).
1 – musculus popliteus; 2 – ligamentum
popliteum arcuatum; 3 – ligamentum col- 1 – ligamentum meniscofemorale ante- laterale fibulare; 4 – ligamentum capitis rius; 2 – ligamentum collaterale fibulare; fibulae posterius; 5 – membrana in- 3 – articulatio tibiofibularis; 4 – ligamen- terossea cruris; 6 – musculus semimem- tum capitis fibulae posterius; 5 – menisbranosus; 7 – ligamentum collaterale tibi- cus
ale; 8 – ligamentum popliteum obliquum. lateralis; 6 – ligamentum cruciatum posterius; 7 – ligamentum meniscofemorale posterius; 8 – meniscus medialis; 9 – ligamentum collaterale tibiale; 10 – ligamenta cruciata genus; 11 – ligamentum cruciatum anterius.
49
