Материал: metodichka_po_artrologii
|
Articulatio tibiofibularis, |
|
межберцовый сустав |
Суставные |
facies articularis fibularis tibiae, |
поверхности: |
facies articularis capitis fibulae. |
Форма: |
плоский. |
Оси и движения: |
скольжение, движения ограничены. |
Связки: |
ligamentum capitis fibulae anterius, |
|
ligamentum capitis fibulae posterius. |
Источник |
arteria genus superior lateralis, arteria genus inferior lat- |
кровоснабжения: |
eralis (обе из arteria poplitea), ramus circumflexus |
|
fibulae arteriae tibialis posterioris. |
Венозный отток: |
venae tibiales anteriores, vena poplitea. |
Источник |
nervus fibularis communis. |
иннервации: |
|
Лимфатический |
nodi lymphatici poplitei. |
отток: |
|
50
|
Articulatio talocruralis, |
|
голеностопный сустав |
Суставные |
facies superior trochleae tali, |
поверхности: |
facies malleolaris medialis trochleae tali, |
|
facies malleolaris lateralis trochleae tali, |
|
facies articularis malleoli medialis, |
|
facies articularis malleoli lateralis, |
|
facies articularis inferior tibiae. |
Форма: |
блоковидный. |
Оси и движения: |
фронтальная – сгибание и разгибание стопы (объем |
|
60–70°). |
Связки: |
ligamentum mediale (deltoideum): |
|
pars tibionavicularis, |
|
pars tibiocalcanea, |
|
pars tibiotalaris anterior, |
|
pars tibiotalaris posterior, |
|
ligamentum talofibulare anterius, |
|
ligamentum talofibulare posterius, |
|
ligamentum calcaneofibulare. |
Источник |
rete malleolare mediale (rami malleolares mediales arte- |
кровоснабжения: |
riae tibialis posterioris, ramus malleolaris anterior |
|
medialis arteriae tibialis anterioris), rete malleolare |
|
laterale (ramus malleolaris anterior lateralis arteriae |
|
tibialis anterioris, rami malleolares laterales arteriae |
|
fibularis). |
Венозный отток: |
venae tibiales anteriores et posteriores, vena fibularis. |
Источник |
nervus tibialis, nervus fibularis profundus. |
иннервации: |
|
Лимфатический |
nodi lymphatici poplitei. |
отток: |
|
51

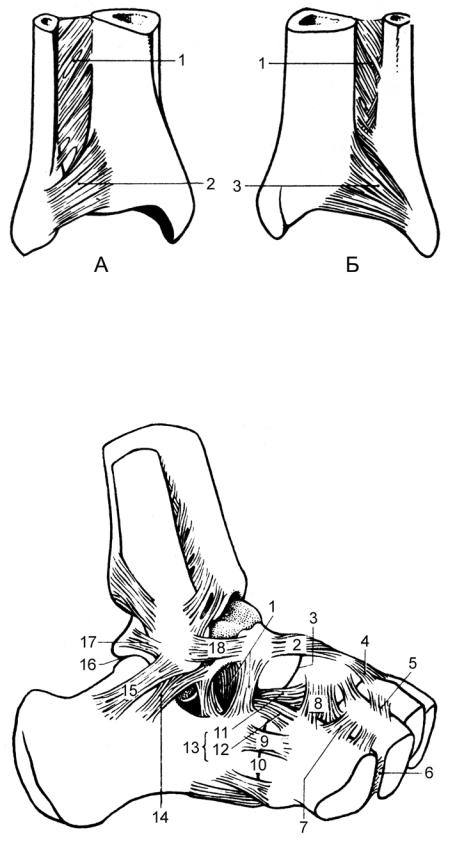

Рис. 32. Дистальный отдел правой голени (А - вид спереди,
Б - вид сзади) (Feneis H., 1998).
1 – membrana interossea cruris; 2 – ligamentum tibiofibulare anterius; 3 – ligamentum tibiofibulare posterius.
Рис. 33. Суставы и связки правой стопы (вид с латеральной стороны) (Feneis H., 1998).
1 – ligamentum talocalcaneum interosseum; 2 – ligamentum talonaviculare; 3 – articulatio talocalcaneonavicularis; 4 – ligamenta cuneonavicularia dorsalia; 5 – ligamenta intercuneiformia dorsalia; 6 – ligamentum cuneocuboideum interosseum; 7
52
intercuneiformia dorsalia; 6 – ligamentum cuneocuboideum interosseum; 7 – ligamentum cuneocuboideum dorsale; 8 – ligamentum cuboideonaviculare dorsale; 9 – ligamentum calcaneocuboideum dorsale; 10 – articulatio calcaneocuboidea; 11 – ligamentum calcaneonaviculare; 12 – ligamentum calcaneocuboideum; 13 – ligamentum bifurcatum; 14 – ligamentum talocalcaneum laterale; 15 – ligamentum calcaneofibulare; 16 – articulatio subtalaris; 17 – ligamentum talofibulare posterius; 18 – ligamentum talofibulare anterius.

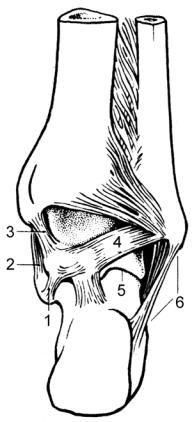

Рис. 34. Связки правого голеностопного сустава (вид сзади) (Feneis H., 1998).
1 – ligamentum talocalcaneum mediale; 2 – pars tibiocalcanea; 3 – pars tibiotalaris posterior; 4 – ligamentum talofibulare posterius; 5 – articulatio subtalaris; 6 – ligamentum calcaneofibulare.
53

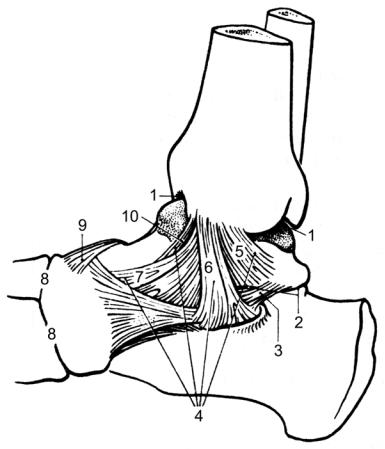

Рис. 35. Связки правого голеностопного сустава (вид с медиальной стороны) (Feneis H., 1998).
1 – articulatio talocruralis; 2 – articulatio subtalaris; 3 – ligamentum talocalcaneum mediale; 4 – ligamentum mediale (deltoideum); 5 – pars tibiotalaris posterior; 6 – pars tibiocalcanea; 7 – pars tibionavicularis; 8 – articulatio cuneonavicularis; 9 – ligamentum talonaviculare; 10 – pars tibiotalaris anterior.
