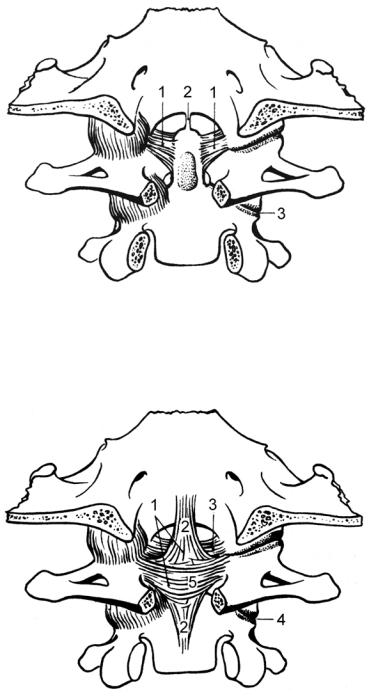

Рис. 8. Связки зуба осевого позвонка (вид сзади) (Feneis H., 1998).
1 – ligamenta alaria; 2 – ligamentum apicis dentis;
3 – articulatio atlantoaxialis lateralis.
Рис. 9. Связки срединного атлантоосевого сустава (вид сзади) (Feneis H., 1998).
1 – ligamentum cruciforme atlantis; 2 – fasciculi longitudinales; 3 – ligamenta alaria; 4
– articulatio atlantoaxialis lateralis; 5 – ligamentum transversum atlantis.
15
Соединения ребер
С позвонками |
|
|
С грудиной |
|
Междусобой |
|
|
|
|
|
|
Стелами– articulatio |
|
|
I ребро – synchondrosis. |
|
Все ребра – membranae |
capitis costae. |
|
|
II – VII ребра – articula- |
|
intercostales ex- |
С поперечным отрост- |
|
|
terna et interna. |
||
|
tio sternocostalis. |
|
|||
|
|
|
|||
ком – articulatio |
|
|
|
|
Ложные ребра – articu- |
costotransversaria. |
|
|
|
lationes inter- |
|
|
|
|
|
|
chondrales. |
|
|
|
|
|
|
|
|
Articulatio capitis costae, |
|||
|
|
сустав головки ребра |
|||
Суставные |
foveae costales superior et inferior тел двух соседних |
||||
поверхности: |
|
|
позвонков (II – IX ребра) или fovea costalis тела |
||
|
|
|
одного позвонка (I, XI, XII ребра), |
||
|
facies articularis capitis costae. |
|
|||
Форма: |
шаровидный, комбинируется с реберно-поперечным |
||||
|
|
|
суставом своей стороны. |
|
|
Оси и движения: |
опускание и поднимание ребра (ось движения про- |
||||
|
|
|
ходит вдоль шейки ребра). |
||
Связки: |
ligamentum capitis costae intraarticulare, |
||||
|
ligamentum capitis costae radiatum. |
||||
Источник |
arteriae intercostales posteriores. |
||||
кровоснабжения: |
|
|
|
|
|
Венозный отток: |
venae intercostales posteriores. |
|
|||
Источник |
nervi intercostales. |
|
|||
иннервации: |
|
|
|
|
|
Лимфатический |
nodi lymphatici intercostales. |
|
|||
отток: |
|
|
|
|
|
16
|
Articulatio costotransversaria, |
|
реберно–поперечный сустав |
Суставные |
facies articularis tuberculi costae, |
поверхности: |
fovea costalis processus transversus vertebrae. |
Форма: |
цилиндрический, комбинируется с суставом головки |
|
ребра своей стороны. |
Оси и движения: |
опускание и поднимание ребра (ось движения про- |
|
ходит вдоль шейки ребра). |
Связки: |
ligamentum costotransversarium. |
Источник |
arteriae intercostales posteriores. |
кровоснабжения: |
|
Венозный отток: |
venae intercostales posteriores. |
Источник |
nervi intercostales. |
иннервации: |
|
Лимфатический |
nodi lymphatici intercostales. |
отток: |
|

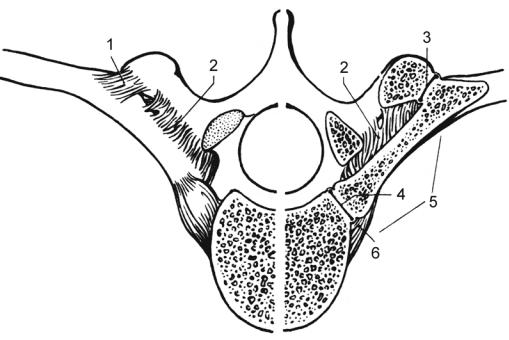

Рис. 10. Связки позвоночного столба и ребер (справа на поперечном распиле) (Feneis H., 1998).
1 – ligamentum costotransversarium laterale; 2 – ligamentum costotransversarium; 3 – articulatio costotransversaria; 4 – articulatio capitis costae; 5 – articulationes costovertebrales; 6 – ligamentum capitis costae radiatum.
17

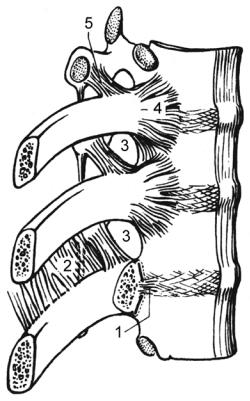

Рис. 11. Связки позвоночного столба и ребер (Feneis H., 1998).
1 – ligamentum capitis costae intraarticulare; 2 – membrana intercostalis interna; 3 – foramen costotransversarium; 4 – ligamentum capitis costae radiatum; 5 – ligamentum costotransversarium superius.
18
|
Articulatio sternocostalis, |
|
грудино–реберный сустав |
Суставные |
cartilago costalis II – VII, |
поверхности: |
incisura costalis sterni. |
Форма: |
плоский. |
Оси и движения: |
скольжение. |
Связки: |
ligamenta sternocostalia radiata. |
Источник |
arteria thoracica interna. |
кровоснабжения: |
|
Венозный отток: |
vena thoracica interna. |
Источник |
nervi intercostales. |
иннервации: |
|
Лимфатический |
nodi lymphatici parasternales, cervicales laterales pro- |
отток: |
fundi. |

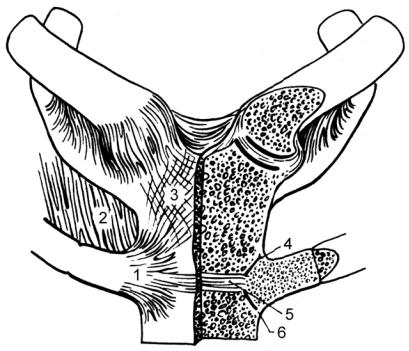

Рис. 12. Грудино–реберные суставы (Feneis H., 1998).
1 – ligamenta sternocostalia radiata; 2 – membrana intercostalis externa; 3 – membrana sterni; 4 – articulationes sternocostales; 5 – ligamentum sternocostale intraarticulare; 6 – articulationes sternocostales.
