Материал: metodichka_po_artrologii

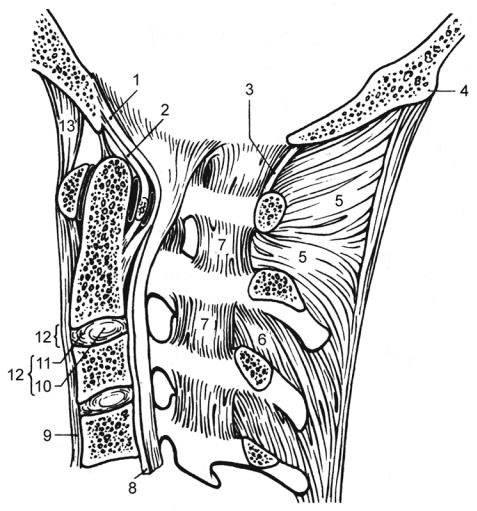

Рис. 4. Связки позвоночного шейного отдела позвоночного столба (вид с медиальной стороны) (Feneis H., 1998).
1 – membrana tectoria; 2 – fasciculi longitudinales; 3 – membrana atlantooccipitalis posterior; 4 – protuberantia occipitalis externa; 5 – ligamentum nuchae; 6 – ligamenta interspinalia; 7 – ligamenta flava; 8 – ligamentum longitudinale posterius; 9 – ligamentum longitudinale anterius; 10 – anulus fibrosus; 11 – nucleus pulposus; 12 – discus intervertebralis; 13 – membrana atlantooccipitalis anterior.
10

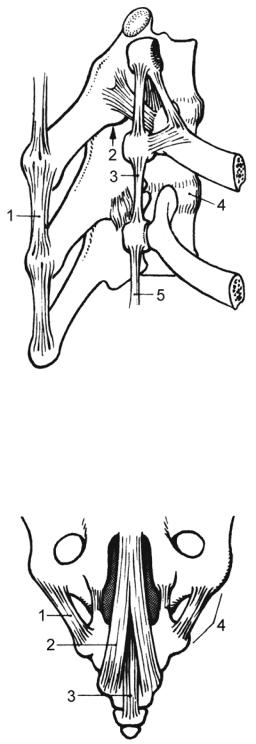

Рис. 5. Связки позвоночного столба и ребер (вид с латеральной стороны) (Feneis H., 1998).
1 – ligamenta supraspinalia; 2 – articulationes zygapophysiales; 3, 5 – ligamenta intertransversarii; 4 – discus intervertebralis.
Рис. 6. Связки копчика (вид сзади) (Feneis H., 1998).
1 – ligamentum sacrococcygeum laterale; 2 – ligamentum sacrococcygeum posterius (dorsale) superficiale; 3 – ligamentum sacrococcygeum posterius (dorsale) profundum; 4 – articulatio sacrococcygea.
11
|
Articulatio atlantooccipitalis, |
|
атлантозатылочный сустав |
Суставные |
condylus occipitalis, |
поверхности: |
facies articularis superior atlantis. |
Форма: |
эллипсоидный, комбинируется с суставом противо- |
|
положной стороны. |
Оси и движения: |
сагиттальная – отведение и приведение (15-20°) |
|
(боковые движения головы), |
|
фронтальная – сгибание (20°) и разгибание (30°) |
|
(кивательные движения головы). |
Связки: |
membrana atlantooccipitalis anterior, |
|
membrana atlantooccipitalis posterior. |
Источник |
arteria vertebralis (в шейном отделе). |
кровоснабжения: |
|
Венозный отток: |
plexus venosi vertebrales interni et externi (в vena ver- |
|
tebralis). |
Источник |
rami dorsales nervi spinales. |
иннервации: |
|
Лимфатический |
nodi lymphatici occipitales, retroauriculares et cervicales |
отток: |
laterales profundi. |
12
Articulatio atlantoaxialis mediana,
срединный атлантоосевой сустав
Суставные |
dens axis, |
поверхности: |
fovea dentis arcus anterioris atlantis, |
|
ligamentum transversum atlantis. |
Форма: |
цилиндрический. |
Оси и движения: |
вертикальная – вращение (30–40° в каждую сторо- |
|
ну). |
Связки: |
ligamentum apicis dentis, |
|
ligamenta alaria, |
|
ligamentum cruciforme atlantis. |
Источник |
arteria vertebralis (в шейном отделе). |
кровоснабжения: |
|
Венозный отток: |
plexus venosi vertebrales interni et externi (в vena ver- |
|
tebralis). |
Источник |
rami dorsales nervi spinales. |
иннервации: |
|
Лимфатический |
nodi lymphatici occipitales, retroauriculares et cervicales |
отток: |
laterales profundi. |
13
Articulatio atlantoaxialis lateralis,
латеральный атлантоосевой сустав
Суставные |
fovea articularis inferior atlantis, |
поверхности: |
facies articularis superior axis. |
Форма: |
плоский, комбинируется с суставом противополож- |
|
ной стороны. |
Оси и движения: |
скольжение. |
Связки: |
membrana tectoria. |
Источник |
arteria vertebralis (в шейном отделе). |
кровоснабжения: |
|
Венозный отток: |
plexus venosi vertebrales interni et externi (в vena ver- |
|
tebralis). |
Источник |
rami dorsales nervi spinales. |
иннервации: |
|
Лимфатический |
nodi lymphatici occipitales, retroauriculares et cervicales |
отток: |
laterales profundi. |

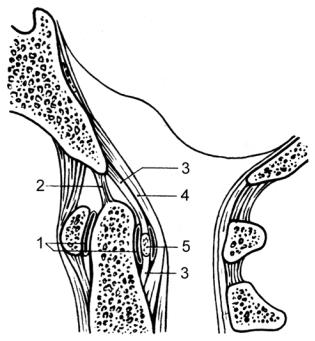

Рис. 7. Связки между атлантом, осевым позвонком и затылочной костью (Feneis H., 1998).
1 – articulatio atlantoaxialis mediana; 2 – ligamentum apicis dentis; 3 – fasciculi longitudinales; 4 – membrana tectoria; 5 – ligamentum transversum.
14
