конечной осадки. (В данном примере промежуточные расчеты опущены).

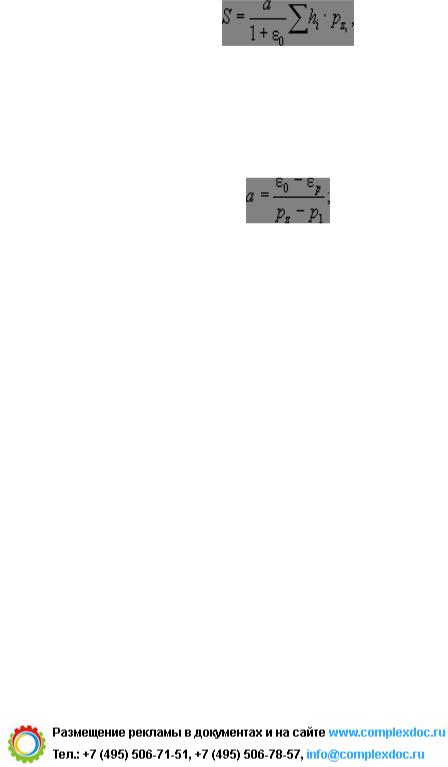

Для условия одномерной задачи осадка определится по формуле:
где а - коэффициент сжимаемости грунта, вычисленный по формуле:
e0 - eр - изменение коэффициента пористости, соответствующее величине уплотняющего давления;
р2 - р1 - уплотняющее давление от веса насыпи;
- площадь эпюры распределения сжимающих напряжений.
211
База нормативной документации: www.complexdoc.ru

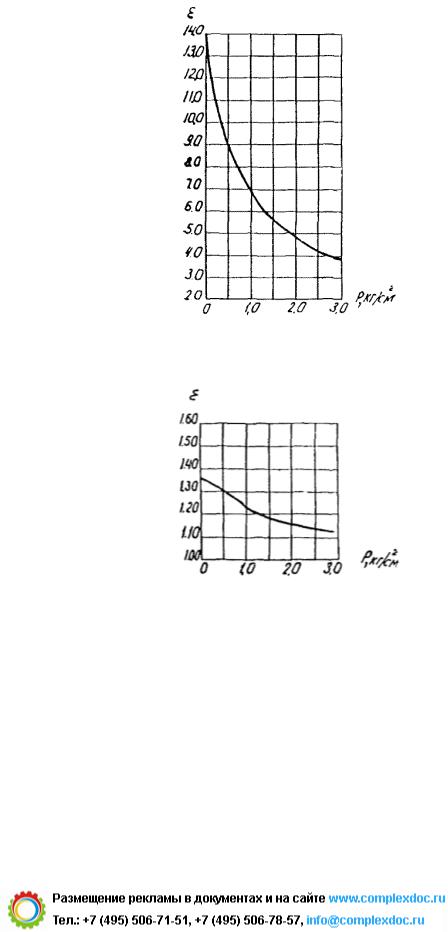

Рис. 2. Компрессионная кривая торфа
Рис. 3. Компрессионная кривая глины текучепластичной консистенции
212
База нормативной документации: www.complexdoc.ru

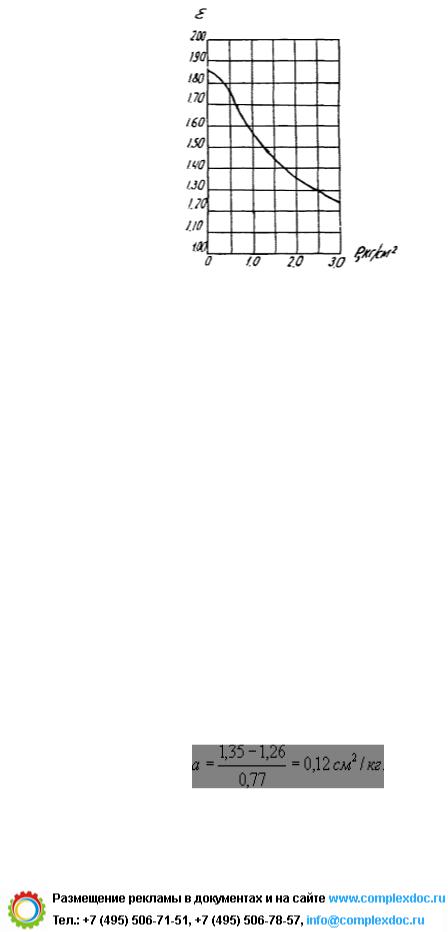

Рис. 4. Компрессионная кривая глины скрытотекучей консистенции
Расчетные слои выделяются в соответствии с геологическим строением толщи и ее деформативными свойствами. Мощность их рекомендуется принимать не более одной десятой мощности активной зоны.
Конечную осадку насыпи подсчитываем как сумму осадок каждого из выделенных слоев.
Деформативные свойства грунта основания характеризуются для торфа (см. рис. 2), глин текучепластичной консистенции (рис. 3) и глин скрытотекучей консистенции (рис. 4).
Нормальное напряжение от веса насыпи рzcp = 0,77 кг/см2;
e0 = 1,35;
eр = 1,26;
Тогда
213
База нормативной документации: www.complexdoc.ru

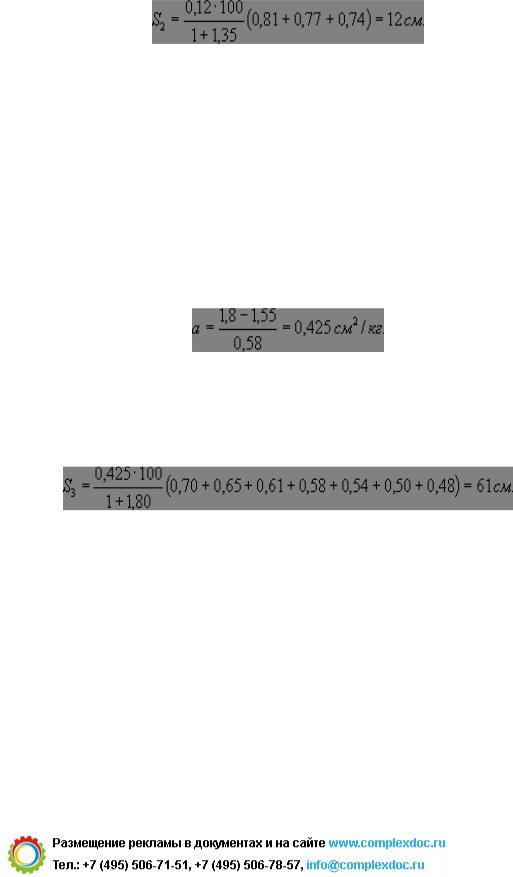

3. Осадка насыпи за счет уплотнения толщи глин скрытотекучей
консистенции. Бытовое давление для середины слоя рбыт = 0,44 кг/
см2.
Нормальное напряжение от веса насыпи рzcp = 0,58 кг/см2.
e0 = 1,80;
eр = 1,55;
Тогда
Полная конечная осадка основания насыпи:
S = S1 + S2 + S3 = 87 + 12 + 61 = 160 см.
2. Расчет времени консолидации грунта основания
Постепенное уменьшение влажности (пористости) под действием нагрузки (веса насыпи) вызовет уплотнение толщи грунта основания.

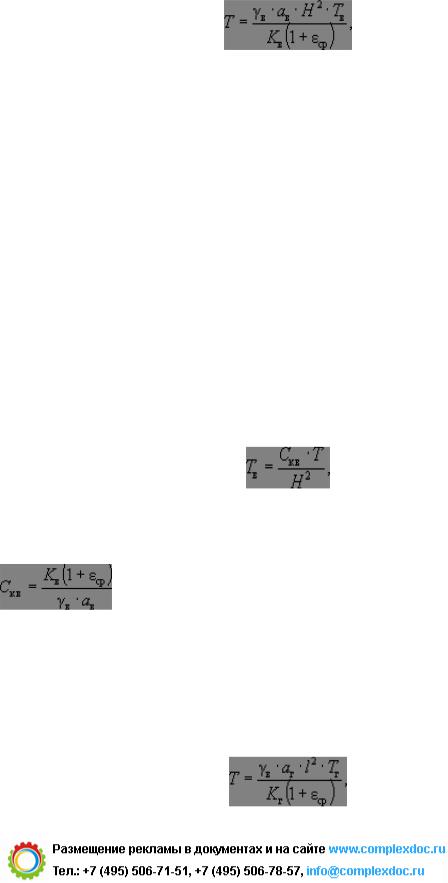

При фильтрации грунтовой воды только через верхнюю поверхность время, потребное на уплотнение (консолидацию) грунта основания определится по формуле:
214
База нормативной документации: www.complexdoc.ru
где T - время уплотнения, сек;
gв - удельный вес воды, кг/см3;
aв - коэффициент сжимаемости в вертикальном направлении,
см2/кг;
H - мощность расчетного слоя, см (при односторонней фильтрации);
Kв - коэффициент фильтрации в вертикальном направлении (средний за процесс уплотнения), см/сек;
eср - средний коэффициент пористости;
Тв - фактор времени.
где
- коэффициент консолидации.
В случае консолидации, обусловленной движением грунтовой воды к дренажным скважинам (только в горизонтальном направлении), соответствующие формулы приобретают вид:
