Материал: метод_проек_зал_Нова лінія_VI_част2

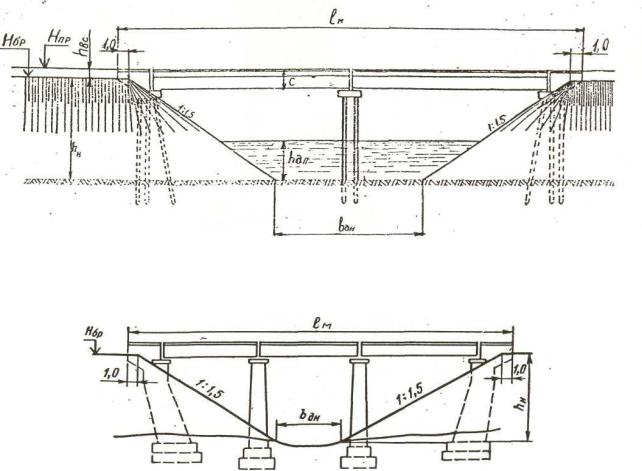

Рис. 2.2 Пальово-естакадний залізобетонний міст (ПЕМ)
Рис. 2.3 Залізобетонний міст з масивними опорами
іобсипними стоянами (ЗБМ)
2.2Рекомендації по вибору споруд
Кінцевою метою роботи по вибору споруд є визначення їх типів і отворів. На попередній стадії розробки проекту недоцільно виконувати складні і трудомісткі техніко-економічні розрахунки по вибору споруд. Тому нижче приведені рекомендації лише щодо орієнтовного вибору споруд з урахуванням основних чинників: можливої найбільшої витрати води Q300, яку повинна пропустити споруда в безнапірному режимі [3], граничних значень висоти насипу для розміщення споруди, допустимої глибини підпору води перед
спорудою hдп (див. рис. 2.2).
Розрахунок Q300 розглянутий в розділі 1 даних методичних вказівок, граничні значення висоти насипу для труб вказані в таблицях на рис. 2.5- 2.8, для мостів – див. п. 2.5. Особливу увагу далі необхідно приділити обчисленню hдп (див. п. 2.3).
11
2.3 Визначення допустимої глибини підпору води перед спорудою
В курсовому і дипломному проектах допустиму глибину підпору води перед спорудою hдп (глибину ставка) можна визначити виходячи з двох основних умов:
-незатоплюваності земляного полотна;
-унеможливлення переливу води через вододіл у сусідній басейн.
При обчисленні hдп слід врахувати характер поздовжнього профілю в місці розташування водопропускної споруди (см. рис. 2.4) і у зв'язку з цим
використовувати формулу |
|
|
hдп = Hmin – Hз – 0,50 (0,25), |
але не більше 4 м |
(2.1) |
де Hmin – мінімальна проектна відмітка бровки земляного полотна на поздовжньому профілі в точці, яка може бути першою затоплена водою при виникненні ставка перед спорудою (рис. 2.4а, б), або відмітка поверхні землі в точці вододілу (рис. 2.4в), через яку може відбутися перелив води в сусідній басейн;
Hз – відмітка землі (дна балки) по осі споруди на поздовжньому профілі; 0,50 – мінімальне перевищення бровки земляного полотна з відміткою Hmin
над рівнем поверхні води в ставку перед спорудою, необхідне для незатоплюваності земляного полотна (див. рис. 2.4а, б);
0,25 – мінімальне перевищення точки вододілу з відміткою Hmin, необхідне для унеможливлення переливу води через вододіл в сусідній басейн (див.
рис. 2.4в).
|
|
Нmin |
а) |
|
|
|
|
|
НЗ
hдп
в) |
|
Нmin |
|
|
|
НЗ
hдп
б) |
Нmin |
|
НЗ
hдп

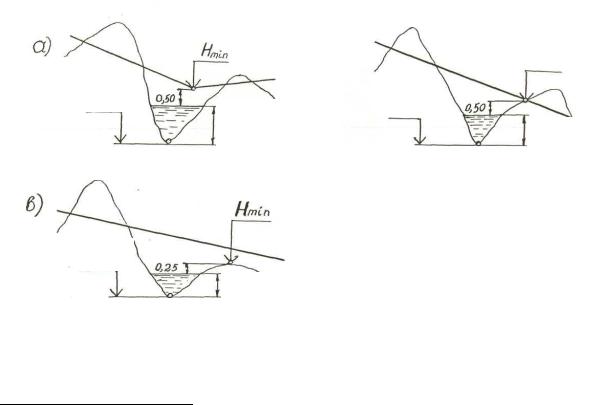

Рис. 2.4 Приклади положення точок з відміткою Нmin при визначенні допустимої глибини підпору води перед спорудою (глибини ставка) hдп:
а) – мінімальна проектна відмітка бровки земляного полотна в зоні розливу ставка; б) – мінімальна проектна відмітка в точці переходу із
насипу в виїмку («нульова точка»); в) – точка поверхні землі на вододілі з мінімальною
відміткою (точка можливого переливу в сусідній басейн)
При величинах hдп більше 4 м значно збільшується швидкість течії води на виході зі споруди, що може призвести до руйнування укріплення вихідного русла, інших елементів конструкції споруди та насипу.
12
2.4 Підбір труб
Труби не дозволяється застосовувати в місцях, де можливі льодохід, карчехід, а також селі. Якщо дозволяють умови, то розміщують круглі залізобетонні (КЗБТ) або прямокутні (ПЗБТ), круглі металеві гофровані (КМГТ) або прямокутні бетонні (ПБТ) труби.

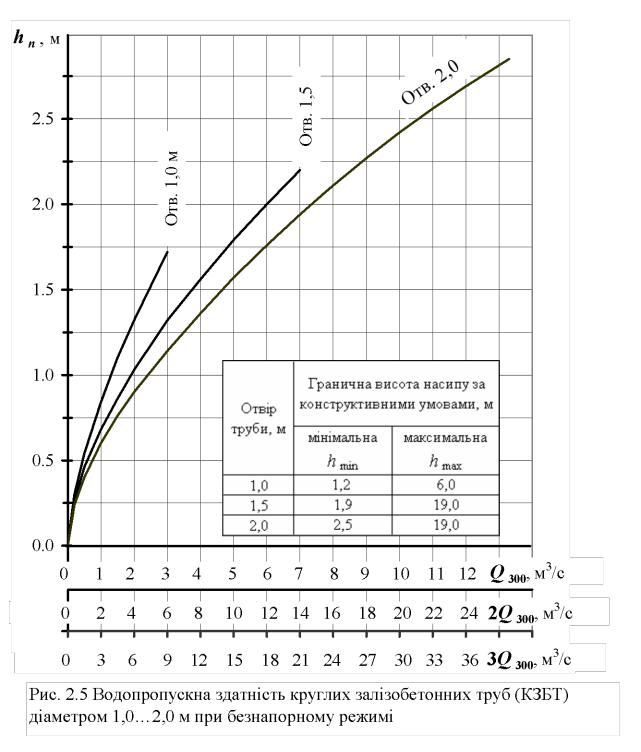

Підбирають труби за допомогою графіків водопропускної здатності (залежність глибини підпору води перед трубою hп від величини витрати Q, що пропускається) по можливій витраті Q300 і допустимій глибині підпору hдп. При цьому також враховують висоту насипу на поздовжньому профілі по осі споруди та її граничні значення, що забезпечують збереження труби за конструктивними умовами (див. рис. 2.5-2.8).
13
h п , м |
|
|
|
|
|
|
|
|
|
2.5 |
|
|
|
|
|
|
|
|
|
|
|
|
2,0 |
|
|
|
|
|
|
2.0 |
|
|
Отв. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1.5 |
Отв. 1,5 м |
|
|
|
|
|
|
|
|
1.0 |
|
|
|
|
|
|
|
|
|
0.5 |
|
|
|
|
|
|
|
|
|
0.0 |
|
|
|
|
|
|
|
|
|
0 |
2 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
Q 300, м3/с |
0 |
4 |
8 |
12 |
16 |
20 |
24 |
28 |
32 |
2Q 300, м3/с |
-0.5 |
|
|
|
|
|
|
|
|
|
0 |
6 |
12 |
18 |
24 |
30 |
36 |
42 |
48 |
3Q 300, м3/с |

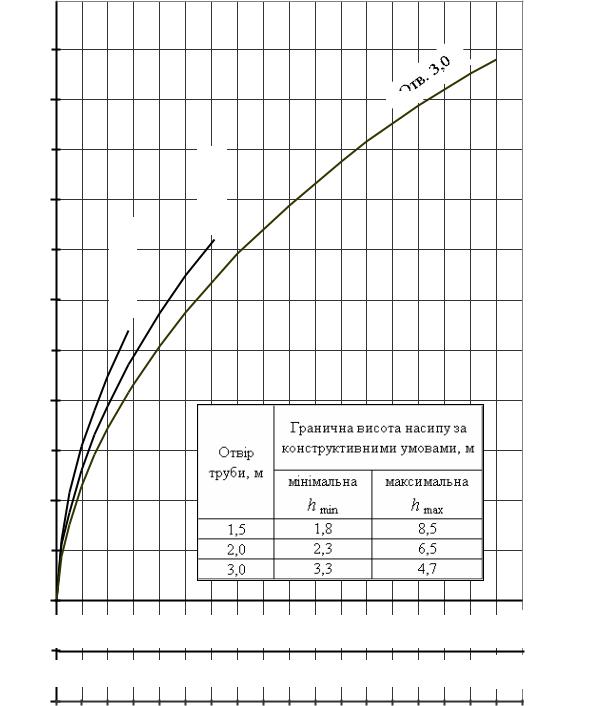

Рис. 2.6 Водопропускна здатність круглих металевих гофрованих труб |
|||||||||
(КМГТ) діаметром 1,5…3,0 м при безнапорному режимі |
|
|
|||||||
14
h п , м |
|
|
|
1,5 м |
2,0 м |
2,5 м |
3,0 м |
|
4,0 м |
|
2.8 |
|
|
|
|
|
|
|
|
|
|
2.6 |
|
|
м |
|
|
|
|
|
|
|
|
|
25 |
|
|
|
|
|
|
|
|
2.4 |
|
|
|
|
|
|
|
|
|
|
|
, |
|
|
|
|
|
|
|
|
|
|
|
1 |
|
|
|
|
|
|
|
|
2.2 |
|
|
|
|
|
|
|
|
|
|
2.0 |
|
|
|
|
|
|
|
|
|
|
1.8 |
|
|
|
|
|
|
|
|
|
|
1.6 |
|
|
|
|
|
|
|
|
|
|
1.4 |
|
|
|
|
|
|
|
|
|
|
1.2 |
|
|
|
|
|
|
|
|
|
|
1.0 |
|
|
|
|
|
|
|
|
|
|
0.8 |
|
|
|
|
|
|
|
|
|
|
0.6 |
|
|
|
|
|
|
|
|
|
|
0.4 |
|
|
|
|
|
|
|
|
|
|
0.2 |
|
|
|
|
|
|
|
|
|
|
0.0 |
|
|
|
|
|
|
|
|
|
|
0 |
4 |
8 |
12 |
16 |
20 |
24 |
28 |
32 |
Q 300, м3/с |
|
-0.2 |
|
|
|
|
|
|
|
|
|
|
0 |
8 |
16 |
24 |
32 |
40 |
48 |
56 |
64 |
2Q 300, м3/с |
|

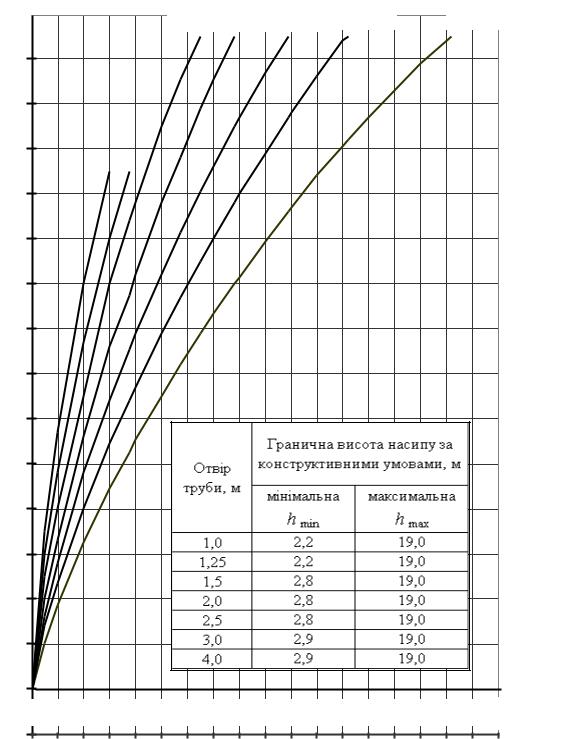

Рис. 2.7 Водопропускна здатність прямокутних залізобетонних труб (ПЗБТ) |
||||||||||
отвором 1,0…4,0 м при безнапорному режимі |
|
|
|
|||||||
