Приведение к горизонту

Совместите точку съемки с перекрестьем сетки нитей. Вращением подъемных винтов трегера совместите центр точки стояния с перекрестьем сетки нитей оптического отвеса. Приведите пузырек круглого уровня в нуль-пункт. Приведите пузырек круглого уровня в нуль-пункт путем укорачивания ближней к центру пузырька ножки штатива, либо удлинения дальней от центра пузырька ножки штатива. Отрегулируйте длину еще одной ножки штатива, чтобы привести пузырек в нуль-пункт. Приведите пузырек цилиндрического уровня в нуль-пункт. Ослабьте горизонтальный закрепительный винт тахеометра и поверните верхнюю часть инструмента до тех пор, пока цилиндрический уровень не встанет параллельно линии, соединяющей подъемные винты А и В трегера.

Приведите пузырек уровня в нуль-пункт, используя подъемные винты А и В. Пузырек перемещается в направлении винта, вращаемого по часовой стрелке.

.1.4 Производство съемочных работ

Перед началом съемки производится рекогносцировка местности, разыскиваются все опорные пункты и устанавливается последовательность производства работ. После этого тахеометр устанавливается над точкой (см. рисунок 5, 6).

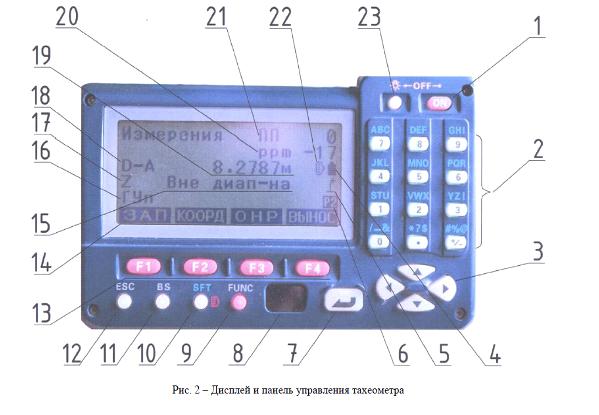

Рисунок 7 - дисплей и панель управления с тахеометром.

Рисунок 8 - Значения операционных клавиш и символов выводимых на дисплее.

Погрешность центрирования тахеометра зависит от масштаба съемки и она не должна превышать половины графической точности масштаба съемки, т.е. величин 5N·10-5 м (N - знаменатель численного масштаба съемки) [13].

Допускаемые погрешности центрирования, способы центрирования приведены в таблице 2.

Таблица 2 - Допускаемые погрешности центрирования

Сдвиг на границе съемки не должен превышать 0,4 мм на плане.

Съемка контуров и предметов местности производится в основном полярным способом. Расстояние до реечных точек измеряют нитяным дальномером (кипрегель КБ) или по кривым горизонтальных проложений (кипрегель КА-2).

В качестве дальномерных реек применяются обычные нивелирные или специально изготовленные рейки.

Превышения при углах наклона до 20° вычисляют по формулам:

где a - угол наклона;- расстояние, измеренное дальномером;

h1 = S0·tga,

где S0 - расстояние, приведенное к горизонту, при a > 3°.

Если углы наклона более 20°, в превышения вводятся поправки по таблице 2.

Таблица 3 - Углы наклона

Для упрощения вычислений рекомендуется среднюю нить трубы наводить на точку, высота которой равна высоте инструмента (i = l), или на высоту l, при которой Hт + i - 1 = Н0 и выражается целым числом метров (Hт - отметка точки стояния мензулы).

В этом случае отметка пикета будет равна Нпик = Н0 + h

Отметку Н0 называют рабочей отметкой станции.

Установка инструмента

Поверните инструмент на 90, и приведите пузырек в нуль-пункт. Поверните верхнюю часть инструмента на ЭОМеперь продольная ось цилиндрического уровня перпендикулярна линии между подъемными винтами А и В.Для приведения пузырька в нуль-пункт используйте винт С. Поверните инструмент на 90° и проверьте положение пузырька. Поверните верхнюю часть инструмента еще раз на 90° и проверьте, остался пузырек в нуль-пункте цилиндрического уровня. Если пузырек сместился из центра, выполните следующие действия:

поверните подъемные винты А и В на равные углы в противоположные стороны, чтобы убрать половину отклонения пузырька;

поверните верхнюю часть инструмента еще раз на 90° и используйте подъемный винт С, чтобы убрать половину отклонения пузырька в этом направлении.

Либо выполните юстировку.

Проверьте положение пузырька для всех направлений. Поворачивая инструмент убедитесь, что положение пузырька уровня не зависит от угла поворота прибора. Если это условие не выполняется, процедуру приведения инструмента к горизонту необходимо повторить.

Слегка ослабьте становой винт. Смотря в окуляр оптического отвеса, перемещайте инструмент по головке штатива так, чтобы поместить точку съемки точно в перекрестье сетки нитей. Тщательно затяните становой винт.

Поверните против часовой стрелки фиксатор сдвига трегера. Данный тип трегера позволяет смещать верхнюю часть инструмента в диапазоне 18 мм. Смотря в окуляр оптического отвеса, установите инструмент точно над точкой съемки. Затяните фиксатор сдвига трегера для закрепления инструмента в нужном положении.

Повторно проверьте положение пузырька цилиндрического уровня.

Если пузырек сместился из нуль-пункта, повторите процедуру, начиная с шага 3.

Координатные измерения

Выполняя координатные измерения, можно определить пространственные координаты точки съемки на основе введенных заранее значений координат станции, высоты инструмента, высоты цели и дирекционного угла на точку ориентирования.

Перед координатными измерениями введите координаты станции, высоту инструмента и высоту цели. Вначале рулеткой измерьте высоту инструмента и высоту цели. Нажмите клавишу [КООРД] на первой странице режима измерений для вывода экрана < Координаты >.

Выберите пункт "Ориентация станции"; затем "Координаты станции"," Нажмите клавишу {РЕДКТ}, затем введите значения координат станции, высоту инструмента и высоту цели Если необходимо считать координаты из памяти, нажмите клавишу [СЧИТ]. "ПРОЦЕДУРА Считывание координат из памяти" Нажмите [ДА] для установки введенных значений. Экран <Координаты> выводится снова. При нажатии клавиши [ЗАП] (Запись) данные о станции сохраняются.

Считывание координат из памяти

Можно считать координаты известных точек, координаты измеренных точек и данные о станции из текущего файла работы и файла координат. Убедитесь, что файл данных, содержащий нужные координаты, уже выбран в качестве файла координат в режиме памяти. Для установки координат станции нажмите JC4HTJ (Считать).

Выводится список сохраненных координат, или координат известных точек, сохраненные в текущем файле работы или файле координат или координаты точек наблюдений, сохраненные в текущем файле работы или файле координат. Поместите курсор на номер точки, координаты которой будут считаны, и нажмите The point number that was read in and its coordinate is displayed.

Нажмите клавишу [...P ,] a потом нажимайте {^} / {T} для перехода к следующей, предыдущей странице. Нажмите клавишу [ПЕРВ] для перехода к номеру первой точки на первой странице;

Нажмите клавишу [ПОСЛ] для перехода к номеру последней точки на последней странице;

Нажмите клавишу [ПОИСК] для перехода в экран поиска.

Нажмите клавишу [ДА]. Восстанавливается экран установки координат станции.

Нажмите клавишу [РЕДКТ] для редактирования считанных данных. Редактирование не оказывает влияния на исходные данные в памяти. После правки номер точки более не выводится.

Номер точки, координаты которой были считаны, выводится до тех пор, пока не будет сменен текущий файл работы.

После нажатия клавиши [ПОИСК] прибор ищет данные сначала в текущем файле работы, а затем в файле координат.

Если в текущем файле работы имеется более двух точек с одинаковым именем, прибор выводит только самые свежие данные.

Установка дирекционного угла

Дирекционный угол на точку обратного ориентирования вычисляется на основе заданных координат станции и точки обратного ориентирования. В экране <Координаты> выберите "Ориентация станции", а затем "Установка ГУ". Выберите пункт Точка ориентирования" и нажмите [РЕДКТ], после чего введите координаты точки обратного ориентирования (ТО). Если надо считать и координаты из памяти, нажмите [СЧИТ]. Ввод данных о станции, ПРОЦЕДУРА Считывание координат из памяти" Нажмите клавишу [ДА]. Выводятся координаты станции. Снова нажмите [ДА] для установки координат станции. Изведитесь на точку обратного ориентирования и нажмите [ДА] для установки ее координат. Восстанавливается экран <Координаты>. Нажмите [НЕТ] для возврата к шагу 2.

Определение пространственных координат

Координаты цели могут быть определены по результатам измерений на основе установок значений координат станции и точки обратного ориентирования. Изведитесь на отражатель, установленный над точкой съемки. В экране <Координаты> выберите пункт "Наблюдения", чтобы

начать измерения. На экран выводятся координаты точки съемки. Для остановки измерений нажмите клавишу [СТОП]. При нажатии клавиши [ВЫС] (Высота) данные о станции могут быть переустановлены. Если высота цели на следующей точке отличается от предыдущей, перед началом наблюдения введите новую высоту цели. [ЗАП]: запись результатов измерений. Навидитесь на следующую цель и нажмите клавишу [НАБЛ] для начала измерения. Продолжайте до тех пор, пока не будут выполнены измерения на все цели. Когда координатные измерения завершены, нажмите клавишу {ESC} для возвращения в экран <Координаты>.

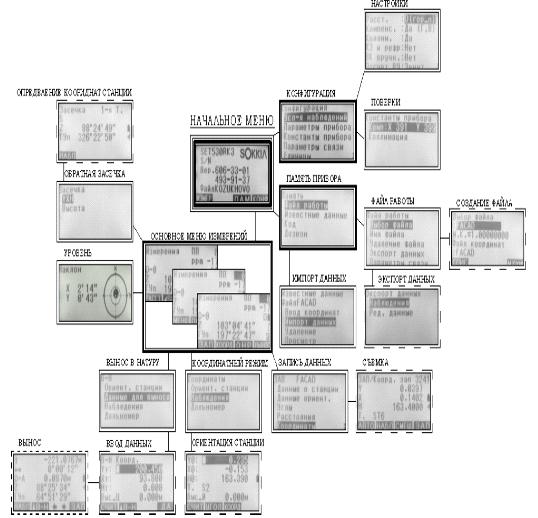

Рисунок 9 - принципиальная схема структуры программного обеспечения тахометра.

.1.5 Указания мер безопасности

В тахеометре отсутствуют токопроводяцие элементы, находящиеся под высоким напряжением, поэтому специальные меры по обеспечению безопасности при проведении измерений не требуются.

Перед подключением разрядно-зарядного устройства к сети переменного тока (220 В, 50 Гц) проверить исправность сетевого шнура и его вилки.

При внесении разрядно-зарядного устройства с холода подключать его к сети не ранее чем через 2ч.

Оберегать разрядно-зарядное устройство от пыли и влаги.

Держаться на безопасном расстоянии при работе вблизи линий электропередач, силовых кабелей, электрифицированных железных дорог и других электроустановок.

Избегать проведения работ на открытой местности во время грозы.

Определение координат межевых знаков

.2 Камеральная обработка

Камеральную обработку полученных материалов делиться на два этапа. Первый, предварительный этап проводится во время производства полевых работ, второй, окончательный - после их завершения и выполнения

лабораторных исследований.

В текущую обработку материалов изысканий входит систематизация записей маршрутных наблюдений, образцов грунтов и проб воды для лабораторных исследований, составление графиков обработки полевых исследований грунтов, увязка между собой результатов отдельных видов инженерно-геологических работ (геофизических, гидрогеологических, полевых исследований грунтов и др.), составление колонок (описаний) горных выработок, предварительных инженерно-геологических разрезов, карты фактического материала, предварительных инженерно-геологических и гидрогеологических карт и пояснительных записок к ним.

При окончательной камеральной обработке производится уточнение и доработка предварительных материалов и составление полного технического отчета о результатах инженерно-геологических изысканий <#"864689.files/image009.jpg">

Рисунок 10 - начало работы в программе «Полигон»

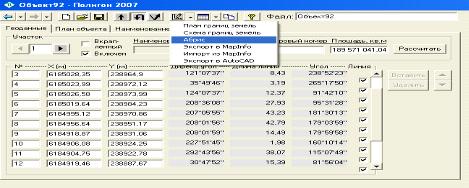

Далее нажимаем на кнопку -план границ земель и выбираем строку абрис.

Получаем абрис на котором обозначены дирекционные углы, расстояния точек границы.

Рисунок 12 - работа в программе «Полигон»

Следующим пунктом я нахожу ведомость вычисления координат пунктов, границы землепользования и вычисление площади земельных участков. Для этого нужно подвести курсор на кнопку ведомость и нажать на каталог координат в Word.

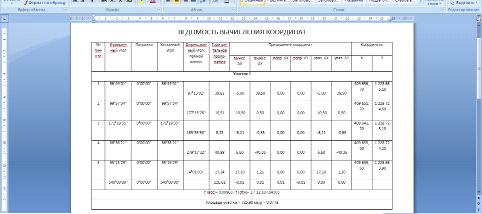

Рисунок 13 - работа в программе «Полигон»

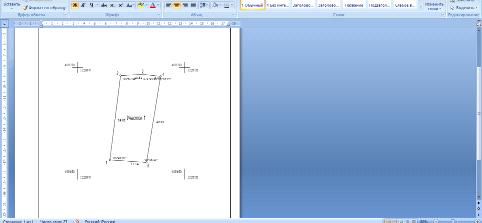

Далее, таким же методом я нашла план границ моего земельного участка .

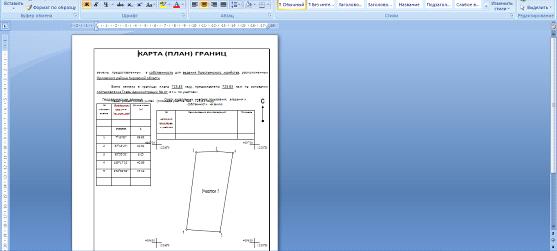

Рисунок 14 - работа в программе «Полигон»

На этом моя работа в программе Полигон закончилась. Теперь

приступаю к работе в программе CREDO_DAT и Auto CAD.

Программа CREDO необходима для оперативной камеральной обработки в полевых условиях наземных геодезических измерений одного класса точности.

Основные функции:

-       импорт файлов электронных тахеометров, представленных в наиболее распространенных форматах;

-       возможность ручного ввода и редактирования данных измерений, координат и высот точек, кодовых строк;

-       индивидуальные настройки проекта - выбор и редактирование необходимых характеристик инструмента, точности измерений и отображений линий и углов, выбор и учет основных поправок к измеренным величинам, выбор необходимой формулы для расчета допустимого значения высотной невязки;

-       возможность выбора типа уравнивания - плановое, высотное, планово-высотное;

-       основные расчетные операции - предварительная обработка данных (предобработка) и совместное уравнивание различных планово-высотных геодезических построений параметрическим способом по методу наименьших квадратов;

-       просмотр основных расчетных ведомостей - характеристик ходов планового и высотного обоснования, ведомости линий и превышений. Автоматическое распознавание недопустимых расхождений измеренных линий, превышений, характеристик ходов превысивших допустимое значение;

-       отображение в графическом окне данных измерений - пунктов, связей ПВО, точек и связей тахеометрии, эллипсов плановых и высотных СКО положения пунктов, возможность интерактивной навигации;

-       упрощенное отображение линейных и площадных ТО в графическом окне;

-       создание и редактирование линейных и площадных объектов. Изменение геометрии площадного объекта под заранее заданное значение площади, следующими способами - параллельным смещением стороны, смещением вершины вдоль границы объекта. Разделение региона из его внутренней точки по нормали к его границам;

-       различные инженерные задачи - ОГЗ по двум пунктам, проекция точки на прямую, пересечение прямых, обмеры, построение 4 точки параллелограмма.
