Материал: Математические методы и модели в экономике. Амелин С.В

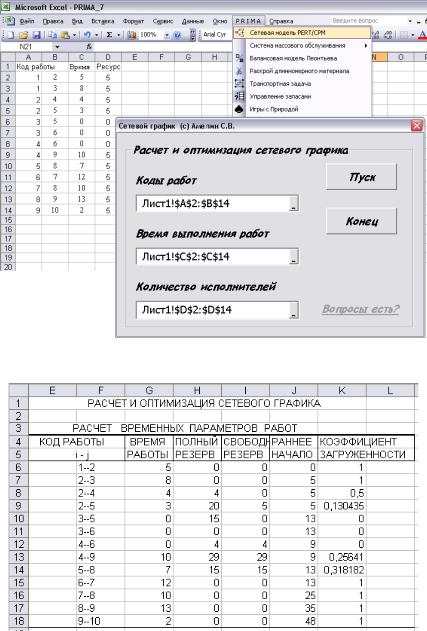

Рис. 14. Ввод исходных данных в диалоговую форму
Рис. 15. Расчёт временных параметров работ
25

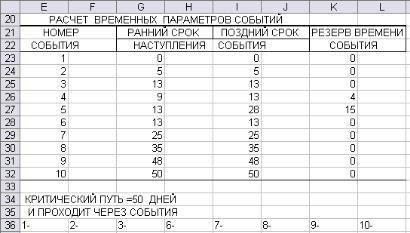

Рис. 16. Расчёт временных параметров событий
После таблиц выводится длительность критического пути и перечень событий, составляющих критический путь.
Оптимизация сетевого графика заключается в перераспределении исполнителей с менее загруженных работ на работы критического пути (если это возможно). Результатом оптимизации становится сокращение длительности критического пути (рис. 17).
При оптимизации сетевого графика используется следующая система уравнений
|
|
Tp |
t p |
Rп y |
|
|
|
|
|
||
|
|
|
|||
Wp x |
|
, |
|||
|
|
Tk |
|
||
|
|
tk |
y |
||
|
W |
|
x |
||
|
k |
|
|
|
|
где Тр – трудоёмкость работы, имеющей резерв времени; Тк – трудоёмкость работы критического пути; Wр – количество исполнителей работы, имеющей резерв; Wк – количество исполнителей работы критического пути; х – количество исполнителей, переводимых с работы, имеющей резерв на критиче-
26
ский путь; tр – длительность работы, имеющей резерв времени; tк – длительность работы критического пути; у – время сокращения длительности критического пути и резерва времени работы; Rп – полный резерв времени работы.

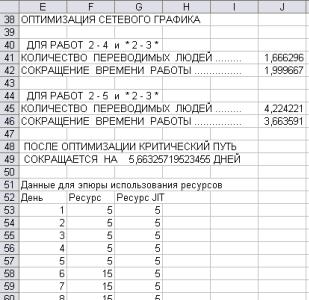

Рис. 17. Оптимизация сетевого графика и данные для диаграммы использования ресурсов
Для построения календарного плана-графика выполнения работ – графика Ганта используется таблица временных параметров работ (рис. 18 - 24).
С помощью Мастера диаграмм на шаге 1 необходимо выбрать Линейчатую диаграмму с накоплением, которая позволяет строить горизонтальные отрезки. На шаге 2 указывается, что исходные данные содержатся в столбцах, после чего нужно переключиться на закладку Ряд. Далее следует Добавить Ряд 1, содержащий данные о ранних сроках начала работ, а в качестве Имени ввести слово: Обозначения. Ряд 2 содержит данные о продолжительности работ, а Ряд 3 – о полных резервах работ. На шаге 3 необходимо установить гори-
27
зонтальные линии сетки, ввести название диаграммы – график Ганта и наименование осей – время и коды работ.

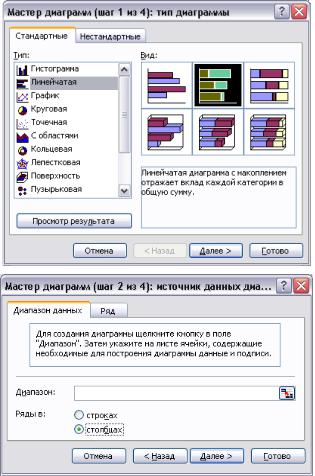

Рис. 18. Построение графика Ганта шаг 1 и шаг 2
28

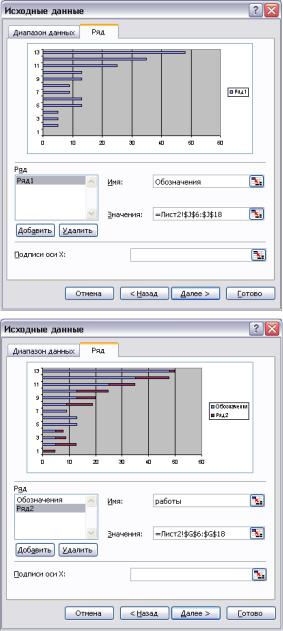

Рис. 19. Построение графика Ганта Ряд 1 и Ряд 2
29
