Рис. 20. Построение графика Ганта Ряд 3

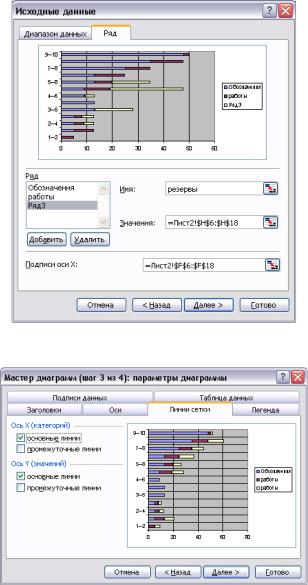

Рис. 21. Построение графика Ганта шаг 3 - Линии сетки

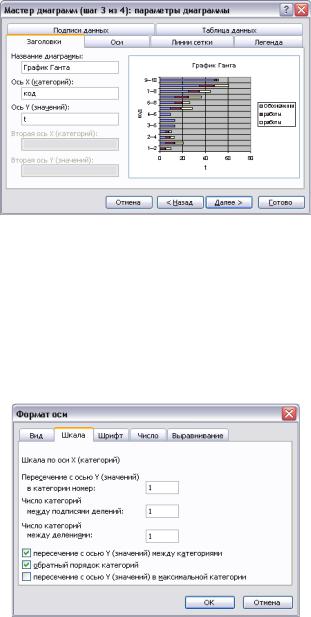

Рис. 22. Построение графика Ганта шаг 3 - Заголовки

После нажатия кнопки Готово получаем заготовку графика, которую ещё необходимо отформатировать. Далее, с помощью контекстного меню, вызываемого правой кнопкой мыши следует удалить серый фон диаграммы, установить требуемый размер шрифта надписей и цифр на шкалах, для вывода всех кодов работ установить

Число категорий между подписями делений равным единице. Также следует установить Обратный порядок категорий для отображения графика Ганта ступенями сверху вниз.

Рис. 23. Форматирование оси с кодами работ

Рис. 24. Построение графика Ганта – удаление лишних линий

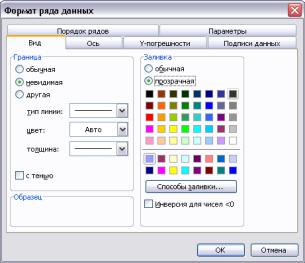

Для того чтобы сделать невидимыми синие горизонтальные полосы, соответствующие времени раннего начала работ, следует щелкнуть по любой из них правой кнопкой мыши и вызвать меню Формат рядов данных, в котором выбрать закладку Вид. Установить Границу – невидимую, а Заливку – прозрачную.

Для отображения фиктивных работ с нулевой длительностью можно искусственно установить для них после расчёта при построении диаграммы минимальную длительность, например, равную 0,3. Легенда диаграммы и подписи осей легко передвигаются с помощью мыши.

Диаграммы потребности в ресурсах (исполнителях) стро-

ятся на основе расчётных Данных для эпюры использования ресурсов. Если передвинуть время выполнения работ вправо за счёт имеющихся резервов, то можно сгладить пики потребности в ресурсах. Так, на первом графике (рис. 25), соответствующем ранним срокам начала работ, максимальное требуемое число исполнителей – 15, а если работы начинаются в

возможно поздние сроки (just in time – JIT) – 10 человек (рис.

26).

код				График Ганта
	0	10	20			30	40		50
1--2										t


2--3


2--4
2--5
3--5
3--6


4--6


4--9
5--8
6--7
7--8
8--9
9--10
		Обозначения			Работа			Резерв
		Обозначения			Работа			Резерв

Потребность в исполнителях


1	5	9	13	17	21	25	29	33	37	41	45	49t

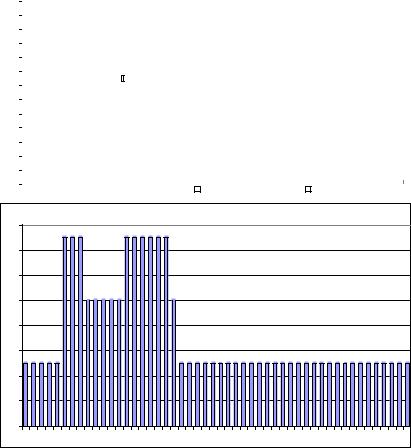

Рис. 25. График Ганта и диаграмма потребности в ресурсах

код											График Ганта JIT														t
код		0		5			10		15			20		25		30			35	40			45		50
1--2


2--3
2--3
2--4
2--4
2--5
2--5
3--5
3--5
3--6


4--6
4--6
4--9
4--9
5--8
5--8
6--7
6--7
7--8
7--8
8--9
8--9
9--10
9--10

					Обозначения								Резерв							Работа
					Обозначения								Резерв							Работа

	W								Потребность в исполнителях JIT
	12
	10
	8
	8
	6
	6
	4


	2
	2
	0
	0	1	3	5	7	9	11	13	15	17	19	21 23		25	27	29	31	33	35	37 39	41	43	45	47	49 t
		1	3	5	7	9	11	13	15	17	19	21 23		25	27	29	31	33	35	37 39	41	43	45	47	49 t

Рис. 26. График Ганта и диаграмма потребности в ресурсах JIT

Сетевое планирование в условиях неопределённости

В случаях, когда время выполнения работ точно не известно, то есть продолжительность работы является случайной (стохастической) величиной, характеризующейся законом β-распределения с числовыми характеристиками – средним
