Материал: Маркшейдерские работы при строительстве подземных сооружений

6. Определяют общий объем земляных работ по формуле:

7. Контролируют правильность определения наивыгоднешей отметки H0 по формуле:

При выполнении условия N ≤ 5 %, считается, что H0 вы-

брана правильно. В противном случае для выявления возможных ошибок необходимо проверить все графические построения и аналитические вычисления.

2.2.Планировка земной поверхности

ввиде наклонной плоскости

Общие положения

Планировка земной поверхности в виде наклонной плоскости производится по данным технического проекта, фиксирующим ее положение.

В проекте указываются координаты какой-либо точки К (см. рис. 2.3), угол простирания α, уклон i, или угол наклона δ плоскости. Располагая этими данными, маркшейдер проводит разбивку строительной сеткииопределяет объем земляных работ.

Исходные данные

Варианты задач на составление проекта планировки земной поверхности в виде наклонной плоскости приведены в табл. 2.3.

Особенности составления проекта планировки земной поверхности в виде наклонной плоскости

Работы по составлению проекта планировки земной поверхности в виде наклонной плоскости во многом совпадают с ранее рассмотренными работами по составлению проекта пла-

26

нировки земной поверхности в виде горизонтальной плоскости. Поэтому рассмотрим лишь особенности определения проектных отметок точек сетки с учетом наклона, предусмотренного техническим проектом или выбранного в соответствии с минимумом земляных работ.

Для примера, воспользуемся исходными данными, предстваленными на рис. 2.3.

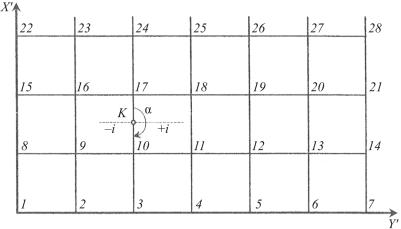

Рис. 2.3. Схема наклонной площадки

Угол простирания плоскости α = 1800, расстояние между точками l, точка К имеет высотную отметку Н0, точки 1, 2, 3, ..., 28 имеют высотные отметки Н1, Н2, Н3, ..., Н28.

1.Определить проектные отметки точек Н01 , Н02 , Н03, . .., Н0n

всоответствии с отметкой точки К, уклоном i, расстоянием l и схемой сетки (см. рис. 2.3).

27

28

2. Вычислить рабочие отметки точек сетки:

h1 Н01 Н1; h2 H02 H2 ; h3 H03 H3 ...

3. Построение линии нулевых работ и определение объема земляных работ проводятся так же, как и при планировке горизонтальной промплощадки.

Постановка задачи:

1.Построить план участка. Пример оформления плана приведен на рис. 2.2.

2.Определить рабочие отметки.

3.Построить линию нулевых работ.

4.Определить объем земляных работ в каждом квадрате раздельно по насыпи и выемке. Заполнить ведомость вычисления объемов земляных работ (см. табл. 2.2).

5.Определить общий объем земляных работ на участке.

29

Задание 3. МАРКШЕЙДЕРСКИЙ КОНТРОЛЬ ОДНОКАНАТНОЙ ШАХТНОЙ ПОДЪЕМНОЙ УСТАНОВКИ

Общие положения

Целью маркшейдерского контроля за состоянием одноканатной подъемной установки является установление фактического соотношения между ее геометрическими элементами. Сопоставление фактического соотношения между элементами подъема с проектным позволяет оценить имеющиеся отклонения и сравнить их с допустимыми, при которых возможна нормальная и безопасная работа шахтного подъема [2].

В комплекс основных сооружений одноканатной подъемной установки входят (рис. 3.1): подъемная машина с органами навивки канатов – барабанами, копер с направляющими шкивами и проводники, закрепленные на расстрелах. Связь между барабанами подъемной машины, шкивами и подъемными сосудами обеспечивается стальными проволочными канатами.

Основными геометрическими параметрами одноканатной подъемной установки являются: центр и ось подъема, высота подъема (Н) и высота копра (НК), оси подкопровой рамы и подшкивной площадки копра, центр и ось главного вала подъемной машины, высота оси главного вала подъемной машины относительно нулевой площадки (hб), ось вала и осевая плоскость направляющих шкивов, радиусы барабанов (Rб) и шкивов (Rш), наклонная длина струны каната (LS), точки схода подъемного каната на барабане подъемной машины (т. 1, 2, 5, 6) и на копровом шкиве (3, 4), точка закрепления подъемного каната к подъемному сосуду (т. 9), углы наклона струны каната ( В , Н ), строительная

ширина барабана подъемной машины, углы девиации на барабанах подъемной машины – 1, 2 , 3 , 4 и углы девиации на

шкивах – 1, 2 , 3 , 4 (см. рис. 3.1, 3.2).
