На каждом из участков запроектировать закладку главного ствола, координаты центра и направление его осей принять такими же, как у ствола № 1 в задании № 1.

Методические указания

Работы над проектом состоят из двух этапов. На первом этапе происходит графическая интерпретация исходных данных, а на втором – собственно проектирование.

Порядок выполнения проекта планировки поверхности рассмотрим на примере.

На первом этапе по результатам площадного нивелирования составляется исходный чертеж.

Для этого необходимо:

1.На лист ватмана формата А4 нанести строительную сетку

ввиде квадратов со сторонами 20 20 м в масштабе 1:500. Расположение строительной сетки на листе и оформление чертежа выполнить в соответствии с рис. 2.1.

2.Пронумеровать вершины квадратов и вписать их высотные отметки. В числителе указать номер вершины, а в знаменателе – ее отметку.

3.Нанести ствол № 1, поместив его центр в точку № 10. Ствол имеет круглое сечение диаметром 5 м.

4.С учетом координат центра ствола № 1 и направления его главной оси нанести координатную сетку. В нашем примере дирекционный угол главной оси ствола примем 20

5.Методом интерполирования нанести горизонтали с сечением рельефа через 0,2 м и оформить их коричневым цветом.

Все графические работы, отмеченные в пп. 1–4, выполняются либо вручную в туши, либо в графических редакторах с использованием электронных средств (компьютер, принтер и др.).

Работы второго этапа выполняют в следующей последовательности:

21

1. Определяют оптимальную планировочную отметку горизонта площадки с точностью 0,01 м, добиваясь минимального объема земляных работ. Вычисления производят по формуле:

где i – сумма отметок точек сетки, в которых сходится по одной вершине квадрата, м; bi – сумма отметок точек сетки,

в которых сходятся вершины двух квадратов, м; ai – сумма отметок

точек сетки, в которых сходятся вершины четырех квадратов, м; n – количество квадратов (рис. 2.2).

Оптимальную планировочную отметку горизонта площадки H0

принимают в качестве проектной.

Рис. 2.1. Схема расположения 2. Для определения вида зем- точек строительной сетки ляных работ и их объемов вычис-

ляют рабочие отметки точек строительной сетки hi (м), представляющие собой разницу между проектной H0 (м) и фактической Hi (м) высотными отметками:

Рабочая отметка со знаком «минус» показывает величину выемки, а со знаком «плюс» – величину насыпи. Рабочие отметки выписываются красной тушью у каждой вершины квадрата с соответствующим знаком.

3. Определяют линию нулевых работ. Для этого сначала между соседними точками с противоположными знаками числен-

22

ных значений рабочих отметок методом интерполяции находят точки с нулевыми рабочими отметками, а затем соединяют их плавной кривой (см. рис. 2.1).

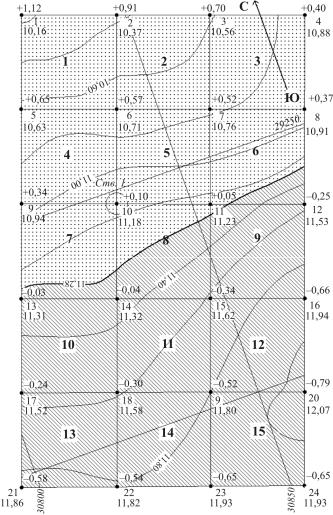

Рис. 2.2. Проект планировки участка промплощадки (масштаб 1:500, сечение горизонталей через 0,20 м)

23

Отметка линии нулевых работ соответствует наивыгоднейшей отметке горизонта площадки H0 и равна в нашем случае

11,28 м. На проекте планировки линию нулевых работ показывают красным цветом.

4. Определяют объемы земляных работ (насыпь, выемка) отдельно по каждому квадрату по формуле:

V S h S (h1 h2 h3 h4 ), (2.3)

где V – объем насыпи или выемки в отдельном квадрате, м3; S – площадь квадрата, м2; h1,h2 ,h3 ,h4 – высота насыпи или глу-

бина выемки в угловых точках квадрата, м.

Если на одной части квадрата должна быть выемка, а на другой – насыпь, то объем насыпи (V / ) и выемки (V / / ) в таком квадрате определяются раздельно. Для этого необходимо найти площади частей квадрата, подлежащие насыпи (S / ) и выемки (S / / ), а затем умножить их на среднюю рабочую отметку соответствен-

Площади частей квадрата, подлежащих насыпи или выемке, могут быть определены с помощью точечной палетки со сторонами квадрата 0,5 см, планиметром или соответствующих про-

грамм (MapInfo, AutoCad и др.).

Вычисление площади части квадрата с помощью точечной палетки со сторонами квадрата 0,5 см производят по формуле:

где a – площадь квадрата палетки, м2; n – общее число точек па-

летки, попадающее внутрь контура и на контур площади; n/ – число точек палетки, расположенных на контуре площади и на расстоянииотконтура, меньшимполовины стороныквадратапалетки.

24

Средние рабочие отметки вычисляют по формулам:

hср h31 – если часть площади квадрата имеет треугольную форму, м;

5. Определяют общий объем выемки и насыпи. Насыпь на плане обозначают точками, выемку заштриховывают тонкими линиями (см. рис. 2.1).
