Материал: Маркшейдерские работы при строительстве подземных сооружений

Произвести анализ полученных погрешностей угловых измерений m из полярного и углового способов выноса точки Р

в натуру и выбрать наиболее оптимальный из них.

Методические указания

1.На листе ватмана разбить координатную сетку для составления плана поверхности масштаба 1:10 000. Расположение квадратов сетки и зарамочное оформление показаны на рис. 1.1.

2.На план поверхности нанести исходные пункты геодезического обоснования I, II, III, центры стволов № 1, 2.

3.Аналитически, с помощью решения обратной геодезической задачи, рассчитать угловые и линейные элементы разбивки центров стволов № 1 и 2. Вычисление угловых элементов разбивки производить по формуле левых по ходу углов:

где зад – левый по ходу угол, откладываемый от исходной стороны при перенесении в натуру искомой точки (град, мин, с);зад – дирекционный угол задаваемой стороны в направлении от исходного пункта к искомой точке (град, мин, с); исх – дирекционный угол исходной стороны в направлении от пункта визирования к пункту установки теодолита (град, мин, с).

Все вычисления свести в табл. 1.5 и 1.6.

Вычисленные горизонтальные углы перенесения на местность центра ствола № 1 ( зад ) показать красным цветом на плане

масштаба 1:10 000 (см. рис. 1.1).

4.Произвести выбор способа выноса центра ствола на местность применительно к условиям конкретного варианта задания по методике, изложенной выше.

5.Произвести выбор методики измерений угловых и линейных параметров и инструментов, удовлетворяющих необходимой точности выноса центра ствола и его осей.

11

Таблица 1.5

Ведомость вычисления угловых элементов разбивки центров стволов

Таблица 1.6

Ведомость вычисления линейных элементов разбивки центров стволов

6. На план поверхности масштаба 1:10 000 (см. рис. 1.1) нанести контур промплощадки. Координаты угловых точек промплощадки вычислить в ведомости табл. 1.7.

12

Таблица 1.7

Ведомость вычисления координат угловых точек промплощадки

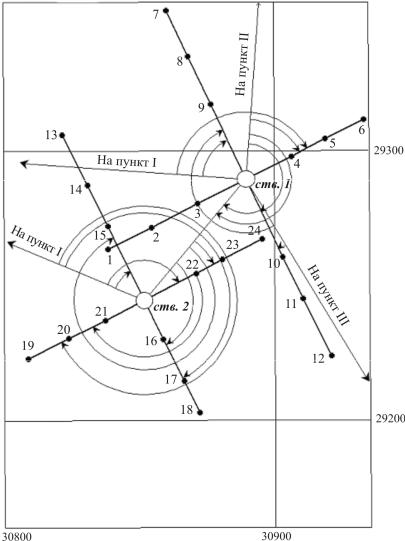

7.Проект разбивки осей стволов показать на плане промплощадки масштаба 1:1 000 (рис. 1.3). Для этого из плана промплощадки необходимо выделить ту его часть, где расположены стволы. Стволы расположить примерно в середине листа формата А4. Затем нанести координатную сетку, линии которой расположить как от осевого меридиана, так и от экватора на расстояниях, кратных 100 м.

8.Рассчитать угловые и линейные элементы для разбивки осей стволов. Результаты вычислений свести в табл. 1.8. Угловые элементы разбивки показать красным цветом на плане промплощадки масштаба 1:1 000 (см. рис. 1.3).

9.Рассчитать координаты осевых реперов. Результаты вычислений свести в табл. 1.9.

10.Дать описание требований, предъявляемых инструкцией по производству маркшейдерских работ [2], к выбору местоположения и закладке осевых реперов на промплощадке шахты. Показать конструкцию осевых знаков, руководствуясь работой [3].
