6 • Wichtige Erläuterungen

Sicherheitshinweise

1.4 Sicherheitshinweise

Achtung

Vor dem Tausch von Komponenten muss die Spannungsversorgung abgeschaltet werden.

Bei deformierten Kontakten ist das betroffene Modul auszutauschen, da die Funktion langfristig nicht sichergestellt ist.

Die Komponenten sind unbeständig gegen Stoffe, die kriechende und isolierende Eigenschaften besitzen. Dazu gehören z. B. Aerosole, Silikone, Triglyceride (Bestandteil einiger Handcremes).

Kann nicht ausgeschlossen werden, dass diese Stoffe im Umfeld der Komponenten auftreten, sind Zusatzmaßnahmen zu ergreifen.

-Einbau der Komponenten in ein entsprechendes Gehäuse.

-Handhaben der Komponenten nur mit sauberem Werkzeug und Material.

Beachten

Die Reinigung verschmutzter Kontakte ist nur mit Spiritus und einem Ledertuch zulässig. Dabei ESD-Hinweis beachten.

Kein Kontaktspray verwenden, da im Extremfall die Funktion der Kontaktstelle beeinträchtigt werden kann.

Das WAGO-I/O-SYSTEM 750 mit seinen Komponenten ist ein offenes Betriebsmittel. Es darf nur in Gehäusen, Schränken oder in elektrischen Betriebsräumen aufgebaut werden. Der Zugang darf nur über Schlüssel oder Werkzeug von autorisiertem Fachpersonal erfolgen.

Die jeweils gültigen und anwendbaren Normen und Richtlinien zum Aufbau von Schaltschränken sind zu beachten.

ESD

Die Komponenten sind mit elektronischen Bauelementen bestückt, die bei elektrostatischer Entladung zerstört werden können. Beim Umgang mit den Komponenten ist auf gute Erdung der Umgebung (Personen, Arbeitsplatz und Verpackung) zu achten. Elektrisch leitende Bauteile, z. B. Datenkontakte, nicht berühren.

1.5 Gültigkeitsbereich

Diese Schnellstartanleitung beschreibt das ETHERNET StarterKit 2

mit dem Feldbus Controller Ethernet TCP/IP 10/100 MBit/s 750-841 und einigen Basiskomponenten des WAGO-I/O-SYSTEM 750.

Detaillierte Angaben zur Handhabung, Montage und Inbetriebnahme sind in den Handbüchern „Ethernet TCP/IP 750-841“ und „WAGO-I/O-PRO CAA“ beschrieben. Daher ist diese Dokumentation nur im Zusammenhang mit dem entsprechenden Handbuch gültig.

WAGO-I/O-SYSTEM 750

ETHERNET StarterKit 2

Weitere Informationen

Die Handbücher „Ethernet TCP/IP 750-841“ und „WAGO-I/O-PRO CAA“ finden Sie auf der CD „WAGO-I/O-PRO CAA“ (759-911). „ELECTRONICC Tools & Docs“ (Art.-Nr.: 0888-0412/0001-0101) sowie im Internet unter: www.wago.com

WAGO-I/O-SYSTEM 750

ETHERNET StarterKit 2

8 • Schnellstartanleitung

Aufbau der Hardware

2 Schnellstartanleitung

2.1 Aufbau der Hardware

Bauen Sie den Knoten wie folgt auf (von links nach rechts betrachtet):

750-841; 750-430 ; 750-530 ; 750-600.

Verbinden Sie das DC 24V Netzteil mit der Versorgung (24V und 0V) für den Controller und für die Leistungskontakte (siehe Abb.1).

Für die Beispielanwendung ist es ausreichend, eine Brücke zwischen „24V“ und „+“ bzw. zwischen „0V“ und „-“ zu legen.

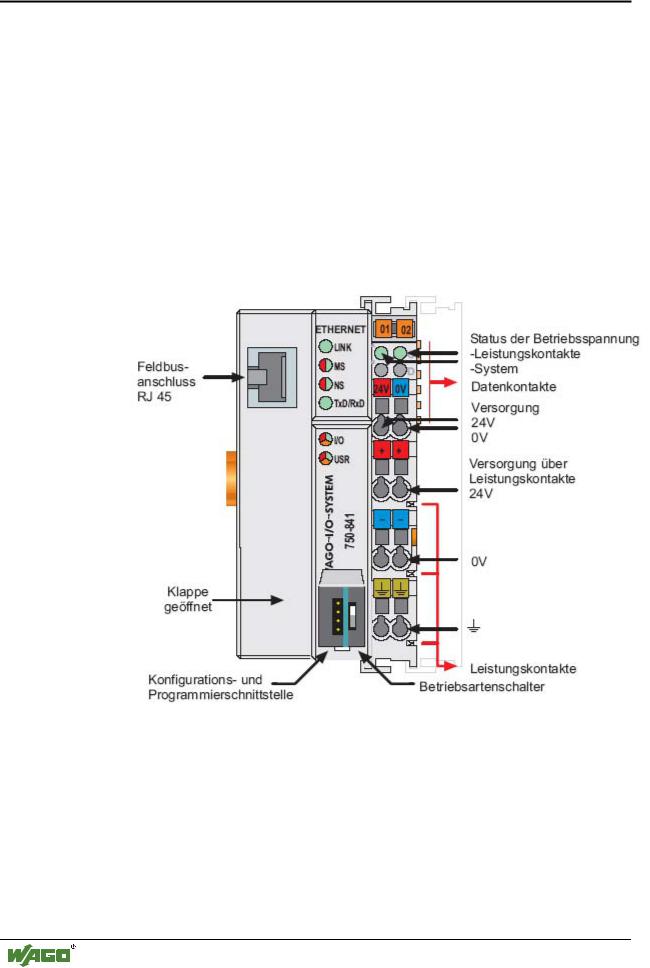

Abb.1: 10/100 MBit ETHERNET Feldbus-Controller 750-841

WAGO-I/O-SYSTEM 750

ETHERNET StarterKit 2

Inbetriebnahme des Ethernet-Netzwerks

2.2 Inbetriebnahme des Ethernet-Netzwerks

Die IP-Adressvergabe erfolgt komfortabel über das beiliegende serielle Programmierkabel und dem Programm „WAGO Ethernet Settings“. Verbinden Sie Ihren PC mit der Konfigurationsund Programmierschnittstelle des Knoten.

Installieren Sie das Programm „WAGO Ethernet Settings“. Sie finden es sowohl auf der CD „Tools & Docs“ wie auf den WAGO-Webseiten unter Service Æ Downloads Æ Software.

Nach dem Start ermittelt das Programm die aktuellen Einstellungen des Knoten.

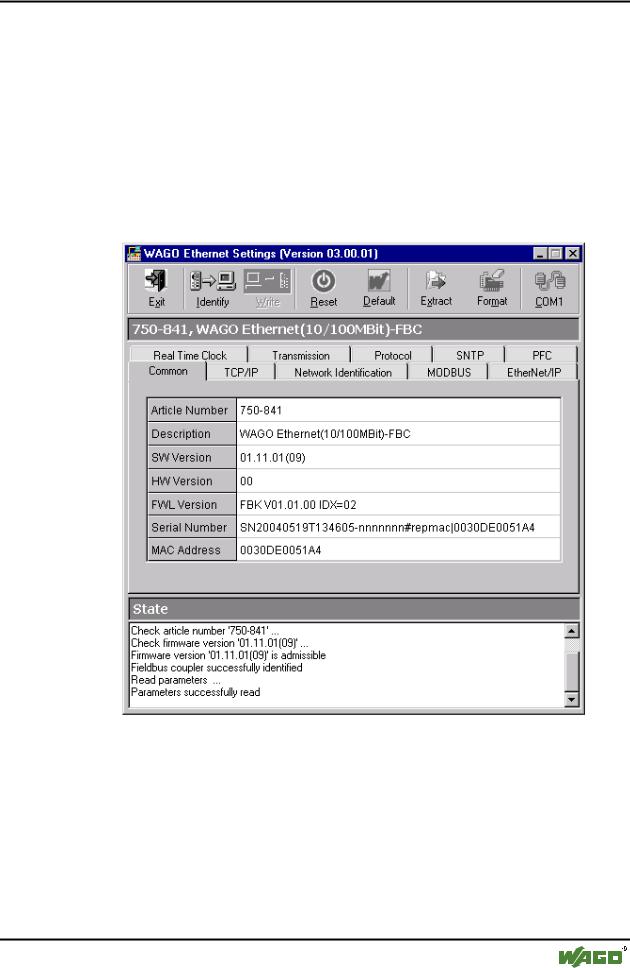

Abb. 2: WAGO Ethernet Settings

Sollte ein Verbindungs-Timeout auftreten können Sie mit der Schaltfläche „Identify“ die Aktualisierung der Anzeige erzwingen. Sollte das Problem weiter bestehen überprüfen Sie die COM-Port Einstellung und Verdrahtung.

WAGO-I/O-SYSTEM 750

ETHERNET StarterKit 2

10 • Schnellstartanleitung

Inbetriebnahme des Ethernet-Netzwerks

Eine IP-Adresse besteht immer aus Netzwerkund Computer-Adresse, die Netzwerk-Maske legt dabei fest welche Bits zur Netzwerkadresse gehören und welche nicht.

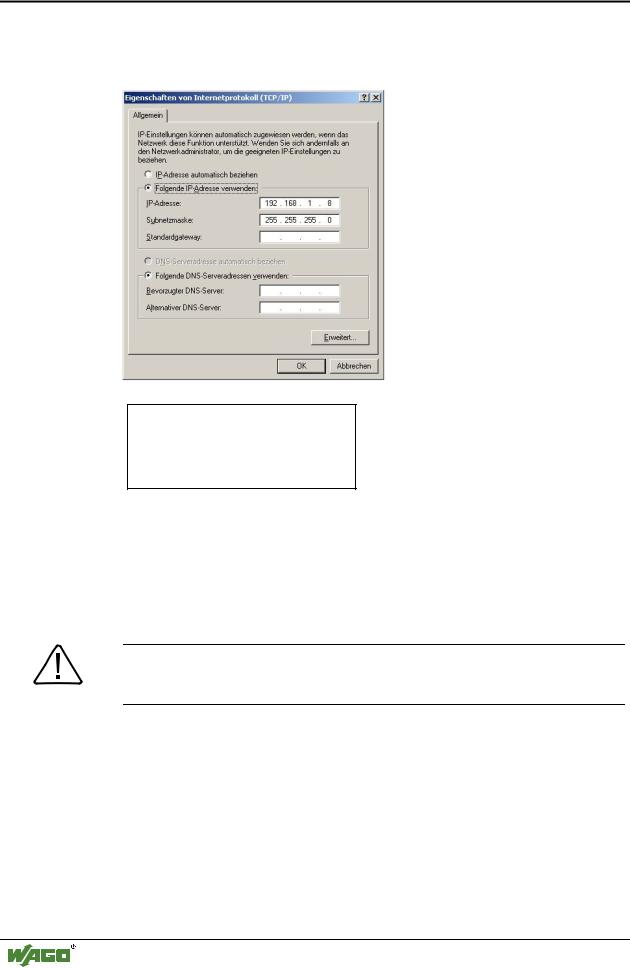

Abb. 3: Einstellungen der Netzwerkkarte des PCs

Wählen Sie eine freie Computeradresse aus lokalen Netzwerk aus. Die Netzwerkadresse ihres PCs können Sie unter Start Æ Einstellungen Æ Netzwerkund DFÜ-Verbindungen ÆLAN-Verbindung x Æ Eigenschaften ermitteln. Markieren Sie dazu in der Auswahlliste das Internetprotokoll(TCP/IP) und betätigen Sie die Schaltfläche „Eigenschaften“.

Beachten

Die doppelte Vergabe von IP-Adressen kann zu schweren

Netzwerkstörungen führen.
