22• Das WAGO-I/O-SYSTEM 750 Versorgung
2.6.2.2 Auslegung
Empfehlung
Eine stabile Netzversorgung kann nicht immer und überall vorausgesetzt werden. Daher sollten geregelte Netzteile verwendet werden, um die Qualität der Versorgungsspannung zu gewährleisten.
Die Versorgungskapazität der Koppler / Controller bzw. der Potentialeinspeiseklemme mit Busnetzteil (750-613) kann den technischen Daten der Komponenten entnommen werden.
Interne Stromaufnahme*) |
Stromaufnahme über Systemspannung: |
|
|
5 V für Elektronik der Busklemmen und Koppler / |
|
|
Controller |
|
Summenstrom für Busklemmen*) |
Verfügbarer Strom für die Busklemmen. Wird vom |
|
|
Busnetzteil bereitgestellt. Siehe Koppler / Controller |
|
|
und Einspeiseklemme mit Busnetzteil (750-613) |
|
*) vgl. Katalog W3 Band 3, Handbücher bzw. Internet |
|
|
Beispiel |
Koppler 750-301: |
|
|
interne Stromaufnahme: 350 mA bei 5V |
|
|
Summenstrom für |
|
|
Busklemmen: |
1650 mA bei 5V |
|
Summe I(5V) ges: |
2000 mA bei 5V |
Für jede Busklemme ist die interne Stromaufnahme bei den technischen Daten angegeben. Um den Gesamtbedarf zu ermitteln, werden die Werte aller Busklemmen im Knoten summiert.
Beachten
Übersteigt die Summe der internen Stromaufnahmen den Summenstrom für Busklemmen, muss eine Potentialeinspeiseklemme mit Busnetzteil (750-613) vor die Position gesetzt werden, an die der zulässige Summenstrom überschritten würde.
Beispiel: In einem Knoten mit dem PROFIBUS Koppler 750-333 sollen 20 Relaisklemmen (750-517) und 20 Digital Eingangsklemmen (750-405) eingesetzt werden.
Stromaufnahme: 20*105 mA = 2100 mA
10* 2 mA = |
20 mA |
Summe |
2120 mA |
Der Koppler kann 1800 mA für die Busklemmen bereitstellen. Folglich muss eine Einspeiseklemme mit Busnetzteil (750-613), z. B. in der Mitte des Knotens, vorgesehen werden.
Empfehlung
Mit der WAGO ProServe® Software smartDESIGNER läßt sich der Aufbau eines Feldbusknoten konfigurieren. Über die integrierte Plausibilitätsprüfung kann die Konfiguration überprüft werden.
WAGO-I/O-SYSTEM 750 ETHERNET TCP/IP
Das WAGO-I/O-SYSTEM 750 • 23
Versorgung
Der maximale Eingangsstrom der 24 V-Systemversorgung beträgt 500 mA. Die genaue Stromaufnahme (I(24 V)) kann mit folgenden Formeln ermittelt werden:
Koppler/Controller
I(5 V) ges. =
750-613
I(5 V) ges. =
Eingangsstrom I(24 V) =
Summe aller Stromaufnahmen der angereihten Busklemmen + Interne Stromaufnahme Koppler / Controller
Summe aller Stromaufnahmen der angereihten Busklemmen
5 V / 24 V * I(5 V) ges. / η η = 0.87 (bei Nennlast)
Beachten
Übersteigt die Stromaufnahme der Einspeisestelle für die 24 V-System- versorgung 500 mA, kann die Ursache ein falsch ausgelegter Knoten oder ein Defekt sein.
Bei dem Test müssen alle Ausgänge, insbesondere der Relaisklemmen, aktiv sein.
WAGO-I/O-SYSTEM 750 ETHERNET TCP/IP
24• Das WAGO-I/O-SYSTEM 750 Versorgung
2.6.3 Feldversorgung
2.6.3.1 Anschluss
Sensoren und Aktoren können direkt in 1-/4-Leiteranschlusstechnik an den jeweiligen Kanal der Busklemme angeschlossen werden. Die Versorgung der Sensoren und Aktoren übernimmt die Busklemme. Die Einund Ausgangstreiber einiger Busklemmen benötigen die feldseitige Versorgungsspannung.
Die feldseitige Versorgungsspannung wird am Koppler / Controller (DC 24V) eingespeist. Für andere Potentiale, z. B. AC 230 V, stehen Einspeiseklemmen zur Verfügung. Ebenso können mit Hilfe der Einspeiseklemmen unterschiedliche Potentialgruppen aufgebaut werden. Die Anschlüsse sind paarweise mit einem Leistungskontakt verbunden.
|
|
|
|
Weitere Potential- |
|
|
|
|
|
einspeiseklemme |
|
|
01 02 |
|
|
- DC 24 V |
|
|
|
|
|
- AC/DC 0-230 V |
|
A |
A |
||||
|
C |
|
- AC 120 V |
||
B |
B |
||||
|
|||||
|
D |
|
- AC 230 V |
||
|
|||||
|
24V 0V |
|
|||
|
|
- Sicherung |
|||
|
|||||
|
|||||
- Diagnose
A
B
C
D
+ |
+ |
Feldversorgung |
+ |
+ |
|
||||
|
|
24 V |
|
|
|
|
(-15 % / + 20 %) |
|
|
- |
- |
|
- |
- |
0 V
Schutzleiter
750-602
Leistungskontakte

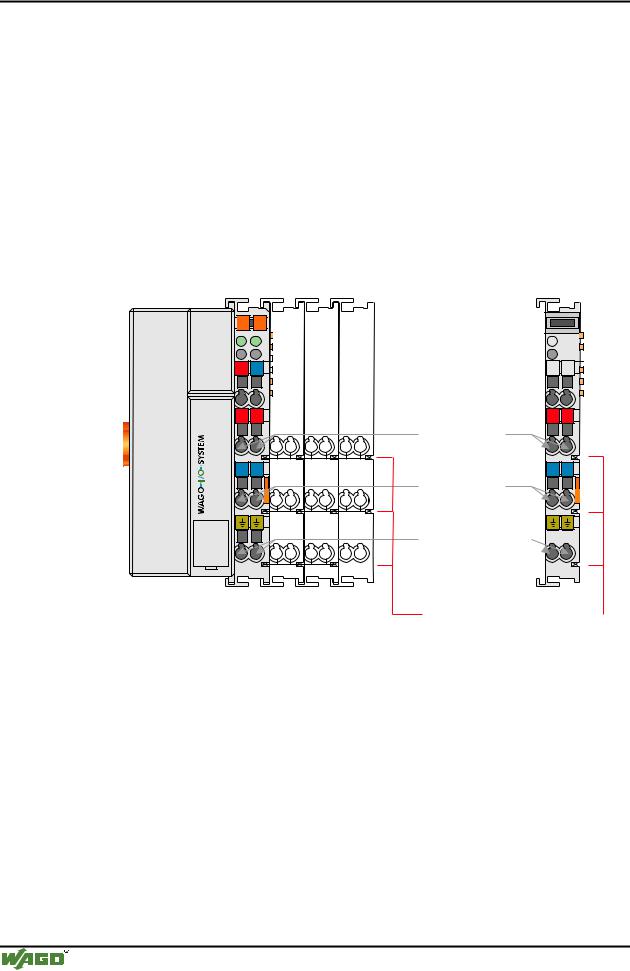

Abb. 2-13: Feldversorgung (Sensor / Aktor)
Potentialverteilung zu benachbarten Busklemmen
g0xxx03d
Die Weiterleitung der Versorgungsspannung für die Feldseite erfolgt automatisch durch Anrasten der jeweiligen Busklemmen über die Leistungskontakte.
Die Strombelastung der Leistungskontakte darf 10 A nicht dauerhaft überschreiten. Die Strombelastbarkeit zwischen zwei Anschlussklemmen ist mit der Belastbarkeit der Verbindungsdrähte identisch.
Durch Setzen einer zusätzlichen Einspeiseklemme wird die über die Leistungskontakte geführte Feldversorgung unterbrochen. Ab dort erfolgt eine neue Einspeisung, die auch einen Potentialwechsel beinhalten kann.
WAGO-I/O-SYSTEM 750 ETHERNET TCP/IP
Das WAGO-I/O-SYSTEM 750 • 25
Versorgung
Beachten
Einige Busklemmen besitzen keine oder nur einzelne Leistungskontakte (abhängig von der E/A-Funktion). Dadurch wird die Weitergabe des entsprechenden Potentials unterbrochen. Wenn bei nachfolgenden Busklemmen eine Feldversorgung erforderlich ist, muss eine Potentialeinspeiseklemme eingesetzt werden.
Die Datenblätter der einzelnen Busklemmen sind zu beachten.
Bei einem Knotenaufbau mit verschiedenen Potentialgruppen, z. B. der Wechsel von DC 24 V auf AC 230V, sollte eine Distanzklemme eingesetzt werden. Die optische Trennung der Potentiale mahnt zur Vorsicht bei Verdrahtungsund Wartungsarbeiten. Somit können die Folgen von Verdrahtungsfehlern vermieden werden.
2.6.3.2 Absicherung
Die interne Absicherung der Feldversorgung ist für verschiedene Feldspannungen über entsprechende Potentialeinspeiseklemme möglich.
|
750-601 |
|
|
|
|
|
24 |
V DC, Einspeisung / Sicherung |
|||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
750-609 |
|
|
|
|
|
230 |
|
V AC, Einspeisung / Sicherung |
||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
750-615 |
|
|
|
|
|
120 |
|
V AC, Einspeisung / Sicherung |
||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
750-610 |
|
|
|
|
|
24 |
V DC, Einspeisung / Sicherung / Diagnose |
|||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
750-611 |
|
|
|
|
|
230 |
|
V AC, Einspeisung / Sicherung / Diagnose |
||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

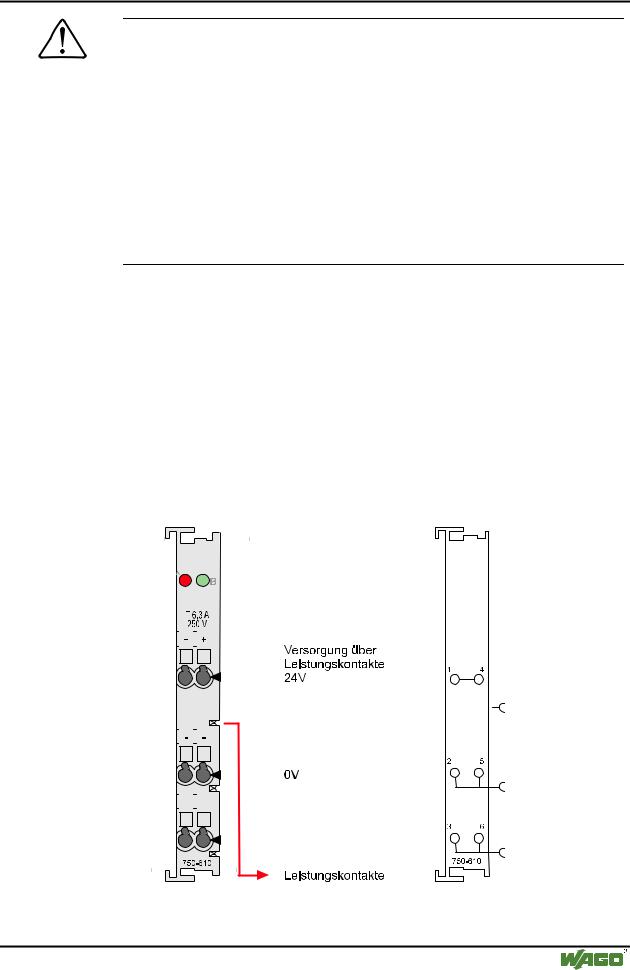

Abb. 2-14: Potentialeinspeiseklemme mit Sicherungshalter (Beispiel 750-610) |
g0xxx09d |
WAGO-I/O-SYSTEM 750
ETHERNET TCP/IP
26• Das WAGO-I/O-SYSTEM 750 Versorgung
Achtung
Bei Einspeiseklemmen mit Sicherungshalter dürfen nur Sicherungen mit einer max. Verlustleitung von 1,6 W (IEC 127) eingesetzt werden.
Bei Anlagen, die eine UL-Zulassung besitzen, ist zusätzlich darauf zu achten, dass nur UL zugelassene Sicherungen verwendet werden.

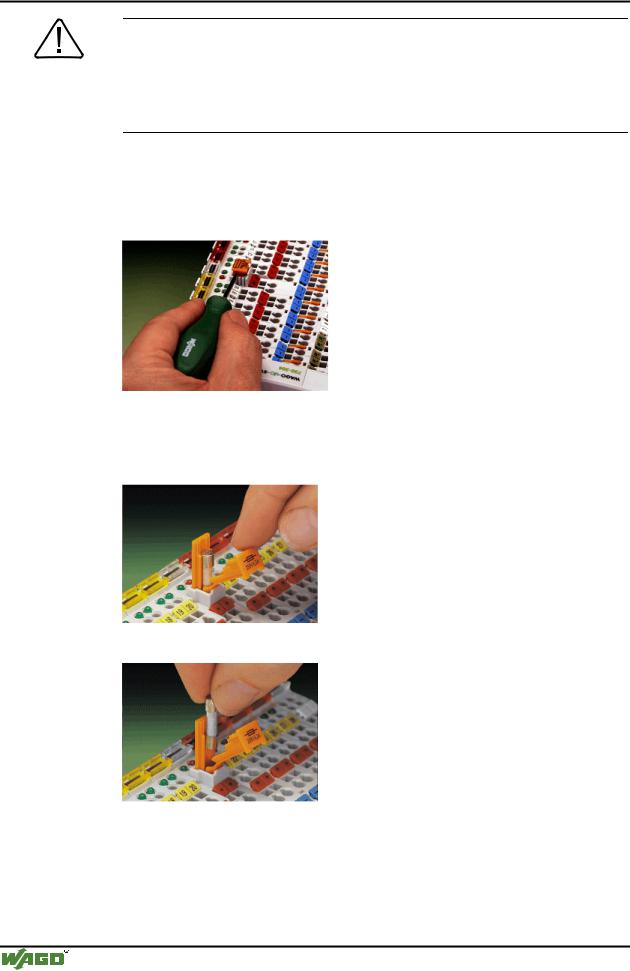

Um eine Sicherung einzulegen, zu wechseln oder um nachfolgende Busklemmen spannungsfrei zu schalten, kann der Sicherungshalter herausgezogen werden. Dazu wird, z. B. mit einem Schraubendreher, in einen der beidseitig vorhandenen Schlitze gegriffen und der Halter herausgezogen.
Abb. 2-15: Sicherungshalter ziehen |
p0xxx05x |
Der Sicherungshalter wird geöffnet, indem die Abdeckung zur Seite geklappt wird.
Abb. 2-16: Sicherungshalter öffnen |
p0xxx03x |
Abb. 2-17: Sicherung wechseln |
p0xxx04x |
Nach dem Sicherungswechsel wird der Sicherungshalter in seine ursprüngliche Position zurückgeschoben.
WAGO-I/O-SYSTEM 750 ETHERNET TCP/IP
