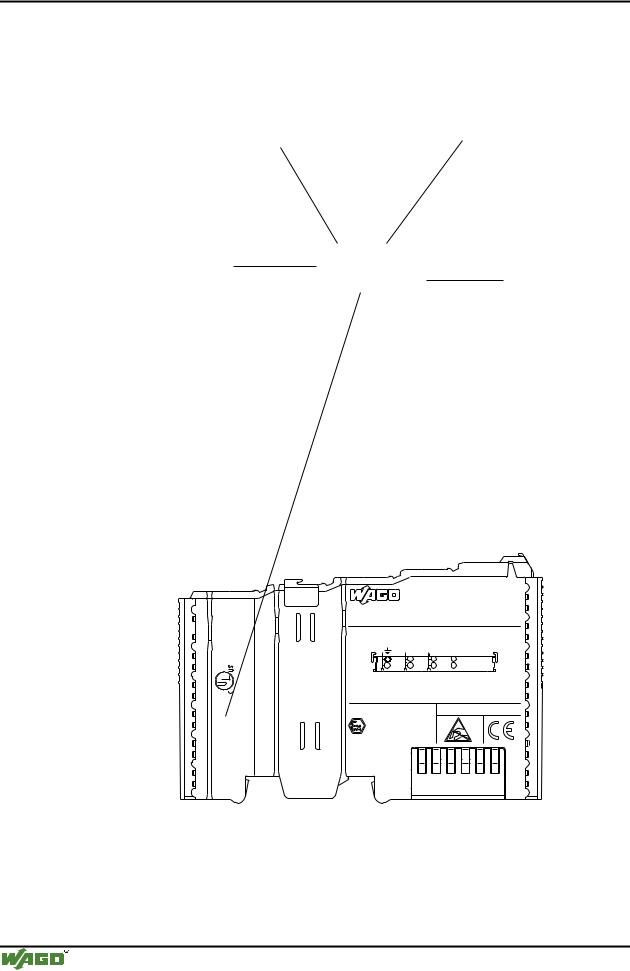

212 • Einsatz in explosionsgefährdeten Bereichen Kennzeichnung

9.5.2 Für Amerika

Gemäß NEC 500

WAGO-I/O-SYSTEM 750 ETHERNET TCP/IP

Einsatz in explosionsgefährdeten Bereichen • 213

Errichtungsbestimmungen

9.6 Errichtungsbestimmungen

In der Bundesrepublik Deutschland sind verschiedene nationale Bestimmungen und Verordnungen für das Errichten von elektrischen Anlagen in explosionsgefährdeten Bereichen zu beachten. Die Grundlage hierfür bildet die ElexV. Ihr zugeordnet ist die Errichtungsbestimmung DIN VDE 0165/2.91. Nachfolgend sind auszugsweise zusätzliche VDE-Bestimmungen zu finden:

In den USA und Kanada gelten eigenständige Vorschriften. Nachfolgend sind auszugsweise diese Bestimmungen aufgeführt:

WAGO-I/O-SYSTEM 750 ETHERNET TCP/IP

214 • Einsatz in explosionsgefährdeten Bereichen Errichtungsbestimmungen

Gefahr

Der Einsatz des WAGO-I/O-SYSTEMs 750 (elektrisches Betriebsmittel) mit Ex-Zulassung erfordert unbedingt die Beachtung folgender Punkte:

A.Die feldbusunabhängigen I/O System Module 750-xxx sind in einem Gehäuse zu installieren, das mindestens der Schutzart IP54 entspricht! Für den Gebrauch in Bereichen mit brennbaren Stäuben, sind die oben erwähnten Module in einem Gehäuse zu installieren, das mindestens der Schutzart IP64 entspricht.

B.Das feldbusunabhängige I/O System darf ausschließlich für Anwendungen in den explosionsgefährdeten Bereichen Gruppe II, Zone 2 (für Europa) oder Class I, Division 2, Group A, B, C, D (für Amerika) sowie in nicht– explosionsgefährdeten Bereichen installiert werden!

C.Installation, Anschluss, Hinzufügen, Entfernen oder Auswechseln von Modulen, Feldbussteckern oder Sicherungen ist nur bei ausgeschalteter Systemund Feldversorgung oder bei Sicherstellung einer nichtexplosionsgefährdeten Atmosphäre erlaubt!

D.Es dürfen nur zugelassene Module des elektrischen Betriebsmittels zum Einsatz kommen. Das Ersetzen von Komponenten kann die Eignung zum Einsatz in explosionsgefährdeten Bereichen in Frage stellen!

E.Der Einsatz von eigensicheren EEx i-Modulen mit einer direkten Verbindung zu Sensoren/Aktoren in explosionsgefährdeten Bereichen Zone 0+1 und Division 1 erfordert die Verwendung von 24 V DC EEx i Potentialeinspeiseklemmen!

F.DIP Schalter und Potentiometer dürfen nur bei Sicherstellung einer nichtexplosionsgefährdeten Atmosphäre betätigt werden!

Weitere Informationen

Einen Zertfizierungsnachweis erhalten Sie auf Anfrage.

Beachten Sie auch die Hinweise auf dem Beipackzettel des Moduls.

WAGO-I/O-SYSTEM 750 ETHERNET TCP/IP

Glossar • 215

10Glossar

B

Basisband

Basisbandsysteme sind Systeme, die ohne Trägerfrequenzen, also mit unmodulierten Signalen arbeiten. Sie bieten also nur einen Kanal, der logisch auf die verschiedenen Bedürfnisse zugeschnitten werden muß. Gegensatz: Breitband.

Baustein

Funktionen, Funktionsblöcke und Programme sind Bausteine.

Jeder Baustein besteht aus einem Deklarationsteil und einem Rumpf. Der Rumpf ist in einer der IEC-Programmiersprachen AWL (Anwendungsliste), ST (Strukturierter Text), AS (Ablaufstruktur), FUP (Funktionsplan) oder KOP (Koppelplan) geschrieben.

Betriebsystem

Software, die Anwendungsprogramme mit der Hardware verbindet.

Bibliothek

Sammlung von Bausteinen, die dem Programmierer in dem ProgrammierTool WAGO-I/O-PRO CAA für das Erstellen eines Steuerungsprogramms gemäß IEC 61131-3 zur Verfügung stehen.

Bit

Kleinste Informationseinheit. Der Wert kann entweder 1 oder 0 sein.

Bitrate

Anzahl von Bits, die innerhalb einer Zeiteinheit übertragen werden.

BNC

Bayonet Navy Connector. Buchse für Koaxialkabel.

BootP

Das Bootstrap-Protokoll ist ein Protokoll, das festlegt, wie Systemund Netzwerkinformationen von einem Server an Arbeitsstationen übermittelt werden.

WAGO-I/O-SYSTEM 750 ETHERNET TCP/IP

216 • Glossar

Breitband

Übertragungstechnik, die mit einer hohen Bandbreite arbeitet und so hohe Übertragungsraten gestattet. Dadurch können mehrere Geräte gleichzeitig übertragen.

Gegensatz: Basisband.

Bridge

Eine Bridge arbeitet auf Schicht 2 des ISO/OSI-Modells. Sie ist wie ein Switch, hat aber nur einen Ausgang.

Bridges teilen das Netzwerk in Segmente, dabei kann die Anzahl der Knoten erhöht werden. Geschädigte Daten werden herausgefiltert. Telegramme werden nur versandt, wenn der Knoten sich mit der Zieladresse in dem angeschlossenen Segment befindet. Sie betrachtet nur den Rahmen der MAC-Schicht. Kennt sie die Ziel-Adresse, so leitet sie sie weiter (wenn die Ziel-Adresse auf einem anderen als dem Strang ist, wo der Frame herkam) oder vernichtet ihn (der Empfänger hat den Rahmen bereits). Kennt sie die Adresse nicht, flutet sie (leitet in alle ihr bekannten Segmente weiter) und merkt sich die Quelladresse.

Eine Bridge dient dazu, Nachrichten unabhängig vom Ziel der Nachricht zu übertragen.

Broadcast

Rundruf, Nachricht, die an alle am Netz angeschlossenen Stationen übertragen wird.

Bus

Leitung zur bitseriellen oder bitparallelen, getakteten Datenübertragung. Ein Bus für die bitparallelen Datenübertragung besteht aus Adress-, Daten-, Steuerund Versorgungsbus. Die Breite des Datenbusses (8-,16-, 32-, 64Bit) und seine Taktgeschwindigkeit ist maßgebend dafür, wie schnell die Daten übertragen werden können. Die Breite des Adressbusses begrenzt den möglichen Ausbau eines Netzwerks.

Byte

Binary Yoked Transfer Element. Ein Datenelement größer als ein Bit und kleiner als ein Wort. Allgemein enthält ein Byte 8 Bits. Bei 36-Bit Rechner kann ein Byte 9 Bits enthalten.
