Einsatz in explosionsgefährdeten Bereichen • 207

Klassifikationen gemäß CENELEC und IEC

9.3.4 Temperaturklassen

Die maximalen Oberflächentemperaturen für elektrische Betriebsmittel der Explosionsschutzgruppe I liegen bei 150 °C (Gefahr durch Kohlenstaubablagerungen) bzw. bei 450 °C (ohne Gefahr durch Kohlenstaubablagerungen).

Für elektrische Betriebsmittel der Explosionsschutzgruppe II werden entsprechend der maximalen Oberflächentemperatur für alle Zündschutzarten die elektrischen Betriebsmittel in Temperaturklassen eingeteilt.

Bei Betrieb und Prüfung der elektrischen Betriebsmittel beziehen sich die Temperaturen auf eine Umgebungstemperatur von 40 °C. Dabei muss die niedrigste Zündtemperatur der vorliegenden explosionsfähigen Atmosphäre höher sein, als die maximale Oberflächentemperatur.

Temperaturklasse	Maximale Oberflächen-	Zündtemperatur
	temperatur	der brennbaren Stoffe
T1	450 °C	> 450 °C

T2	300 °C	> 300 °C ≤ 450 °C

T3	200 °C	> 200 °C ≤ 300 °C

T4	135 °C	> 135 °C ≤ 200 °C

T5	100 °C	>100 °C ≤ 135 °C

T6	85 °C	> 85 °C ≤ 100 °C

Die nachfolgende Tabelle zeigt die prozentuale Aufteilung der Stoffe auf die Temperaturklassen und Stoffgruppen.

Temperaturklasse

T1	T2	T3	T4		T5	T6	Summe*
26,6 %	42,8 %	25,5 %

	94,9 %		4,9 %		0 %	0,2 %	432

Explosionsgruppe
IIA	IIB	IIC					Summe*
85,2 %	13,8 %	1 %					501

				* Anzahl der gekennzeichneten Stoffe

WAGO-I/O-SYSTEM 750 ETHERNET TCP/IP

208 • Einsatz in explosionsgefährdeten Bereichen Klassifikationen gemäß CENELEC und IEC

9.3.5 Zündschutzarten

Die Zündschutzarten definieren die besonderen Maßnahmen, die an elektrischen Betriebsmitteln getroffen werden müssen, um die Zündung einer explosionsfähigen Atmosphäre durch elektrische Betriebsmittel zu verhindern. Aus diesem Grund unterscheidet man die nachfolgenden Zündschutzarten.

Kenn-	CENELEC-Norm	IEC-Norm	Erläuterung	Einsatzbereich
zeichnung
EEx o	EN 50 015	IEC 79-6	Ölkapselung	Zone 1 + 2

EEx p	EN 50 016	IEC 79-2	Überdruckkapselung	Zone 1 + 2

EEx q	EN 50 017	IEC 79-5	Sandkapselung	Zone 1 + 2

EEx d	EN 50 018	IEC 79-1	Druckfeste Kapselung	Zone 1 + 2

EEx e	EN 50 019	IEC 79-7	Erhöhte Sicherheit	Zone 1	+ 2

EEx m	EN 50 028	IEC 79-18	Vergusskapselung	Zone 1	+ 2

EEx i	EN 50 020 (Gerät)	IEC 79-11	Eigensicherheit	Zone 0	+ 1 + 2
	EN 50 039 (System)

EEx n	EN 50 021	IEC 79-15	Elektrische Betriebs-	Zone 2
			mittel für Zone 2
			(siehe unten)

Die Zündschutzart “n“ beschreibt ausschließlich den Einsatz explosionsgeschützter elektrische Betriebsmittel in Zone 2. Diese Zone umfasst dabei Bereiche, in denen damit zu rechnen ist, dass gefährliche explosionsfähige Atmosphäre nur selten und dann auch nur kurzzeitig auftritt. Sie stellt den Übergang zwischen dem Bereich der Zone 1, in dem Explosionsschutz erforderlich ist und dem sicheren Bereich, in dem z. B. jederzeit geschweißt werden darf dar.

Zur Vermeidung nationaler Alleingänge wird international an Bestimmungen für diese elektrischen Betriebsmittel gearbeitet. Auf Basis der Norm

EN 50 021 zertifizieren Behörden, wie z. B. der KEMA in den Niederlanden oder der PTB in Deutschland, dass die Geräte normenkonform sind.

Die Definition der Zündschutzart “n“ macht es außerdem erforderlich elektrische Betriebsmittel wie folgt mit einer erweiterten Kennzeichnung zu versehen:

•A – nicht funkenreißend (Funktionsmodule ohne Relais /ohne Schalter)

•AC – funkenreißend, Kontakte mit Dichtung geschützt (Funktionsmodule mit Relais /ohne Schalter)

•L – energiebegrenzt (Funktionsmodule mit Schalter)

Weitere Informationen

Weiterführende Informationen sind den entsprechenden nationalen bzw. internationalen Normen, Richtlinien und Verordnungen zu entnehmen!

WAGO-I/O-SYSTEM 750 ETHERNET TCP/IP

Einsatz in explosionsgefährdeten Bereichen • 209

Klassifikationen gemäß NEC 500

9.4 Klassifikationen gemäß NEC 500

Die hier aufgeführten Spezifizierungen gelten für den Einsatz in Amerika und basieren auf NEC 500 (National Electric Code).

9.4.1 Zoneneinteilung

Die Einteilung in Zonen (Divisions) beschreibt die Wahrscheinlichkeit, dass eine – wie auch immer geartete – Gefahr gegeben ist. Dabei gelten folgende Zuordnungen:

Explosionsgefährdete Bereiche durch brennbare Gase, Dämpfe, Nebel und Stäube

Division 1 umfasst Bereiche, in denen damit zu rechnen ist, dass gefährliche explosionsfähige Atmosphäre sowohl gelegentlich (> 10 h ≤ 1000 h /Jahr) als auch ständig bzw. langzeitig vorhanden ist (> 1000 h /Jahr).

Division 2 umfasst Bereiche, in denen damit zu rechnen ist, dass gefährliche explosionsfähige Atmosphäre nur selten und dann nur kurzzeitig auftritt (>0 h ≤ 10 h /Jahr).

9.4.2 Explosionsschutzgruppen

Elektrische Betriebsmittel für explosionsgefährdete Bereiche werden in drei Gefahrenkategorien eingestuft:

Class I (Gase und Dämpfe):	Group A (Acetylen)
	Group B (Wasserstoff)
	Group C (Äthylen)
	Group D (Methan)

Class II (Stäube):	Group E (Metallstäube)
	Group F (Kohlenstäube)
	Group G (Mehl-, Stärkeund Getreidestäube)

Class III (Fasern):	Keine Untergruppen

WAGO-I/O-SYSTEM 750 ETHERNET TCP/IP

210 • Einsatz in explosionsgefährdeten Bereichen Klassifikationen gemäß NEC 500

9.4.3 Temperaturklassen

Elektrische Betriebsmittel für explosionsgefährdete Bereiche werden durch Temperaturklassen unterschieden:

Temperaturklasse	Maximale	Zündtemperatur
	Oberflächentemperatur	der brennbaren Stoffe
T1	450 °C	> 450 °C

T2	300 °C	> 300 °C ≤ 450 °C

T2A	280 °C	> 280 °C ≤ 300 °C

T2B	260 °C	> 260 °C ≤ 280 °C

T2C	230 °C	>230 °C ≤ 260 °C

T2D	215 °C	>215 °C ≤ 230 °C

T3	200 °C	>200 °C ≤ 215 °C

T3A	180 °C	>180 °C ≤ 200 °C

T3B	165 °C	>165 °C ≤ 180 °C

T3C	160 °C	>160 °C ≤ 165 °C

T4	135 °C	>135 °C ≤ 160 °C

T4A	120 °C	>120 °C ≤ 135 °C

T5	100 °C	>100 °C ≤ 120 °C

T6	85 °C	> 85 °C ≤ 100 °C

WAGO-I/O-SYSTEM 750 ETHERNET TCP/IP

Einsatz in explosionsgefährdeten Bereichen • 211

Kennzeichnung

9.5 Kennzeichnung

9.5.1 Für Europa

Gemäß CENELEC und IEC

Explosionsschutzgruppe

Gerätekategorie

Gemeinschaftskennzeichen für explosionsgeschützte elektrische Betriebsmittel

II 3 G
KEMA 01ATEX1024 X
EEx nA II T4	Temperaturklasse

Zulassungsbehörde bzw. Nummer des Untersuchungszertifikats

Explosionsschutzgruppe

E = Europanormkonform

Ex = Explosionsgeschütztes

Betriebsmittel

n = Zündschutzart

Erweiterte Kennzeichnung

ITEM-NO.:750-400

24V DC AWG 28-14 55°C max ambient

CL I DIV 2 Grp. A B C D op temp code T4A

LISTED 22ZA AND 22XM

-02----03	4246
1-	2
210

Hansastr. 27	2DI 24V DC 3.0ms
Hansastr. 27
D-32423 Minden	0.08-2.5mm2

0V 24V DI1

Di2

PATENTS PENDING

II 3 G

KEMA 01ATEX1024 X EEx nA II T4

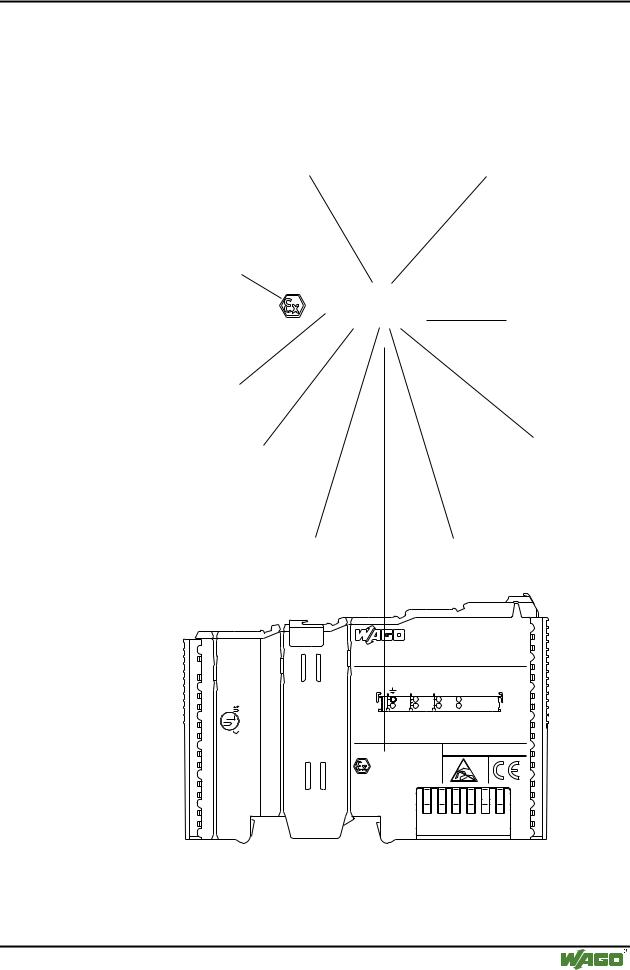

Abb. 9-1: Beispiel für seitliche Beschriftung der Busklemmen
(750-400, 2-Kanal Digital Eingangsklemme 24 V DC)	g01xx03d

WAGO-I/O-SYSTEM 750 ETHERNET TCP/IP
