Материал: Лекция 36 Нагревание и охлаждение ЭМ

этом колеблется в пределах от макс до мин (рис. 7.3). Значение макс не должно превышать значения доп для данного класса изоляции.

Как видно из рис. 7.3, макс при продолжительном режиме

работы. В соответствии с этим при повторно-кратковременном режиме работы при тех же габаритах машины и тех же условиях вентиляции можно допустить в макс раз большие потери и соответственно

большую мощность. При желании использовать машину, предназначенную для продолжительного режима работы, в повторнократковременном режиме ее мощность можно увеличить, если это допустимо по другим условиям работы, например по коммутации, или перегрузочной способности по моменту вращения.

Охлаждение электрических машин. Конструктивные формы исполнения электрических машин. Для предотвращения чрезмерного нагрева электрических машин необходимо обеспечить надлежащие условия отвода выделяющегося в машинах, тепла. С ростом мощности электрических машин условия отвода тепла утяжеляются, и поэтому в крупных машинах необходимо применять более интенсивные способы охлаждения.

Способы охлаждения в свою очередь зависят от конструктивных форм исполнения электрических машин, из которых здесь укажем лишь наиболее типичные.

Открытые электрические машины не имеют специальных приспособлений для предохранения от случайного прикосновения к вращающимся и токоведущим частям, а также для предотвращения попадания внутрь машины посторонних предметов. Такие машины находят применение только в машинных залах и лабораториях. Защищенные электрические машины имеют указанные приспособления и применяются в закрытых помещениях. Брызгозащищенные машины дополнительно защищены от попадания внутрь машины капель влаги, падающих под углом до 45° к вертикали. В этих машинах на все отверстия, расположенные в их верхних частях, устанавливаются глухие крышки и жалюзи, которые могут иметь прорези, прикрытые козырьками. Машины с таким исполнением весьма распространены и могут быть использованы также на открытом воздухе.

В закрытых электрических машинах внутреннее пространство совершенно отделено от внешней среды. Они применяются в пыльных помещениях, а также на открытом воздухе. Дальнейшим развитием закрытых машин являются взрывозащищенные (взрывобезопасные) и герметические машины. Первые из них используются для работы во взрывоопасных шахтах и на химических предприятиях, когда требует-

ся, чтобы искрение или взрыв внутри машины не приводили к взрыву или воспламенению газов во внешней среде. Герметические машины выполняются с особо плотным соединением поверхностей разъема, так что они могут работать даже под водой.

Способы охлаждения электрических машин. По способу охлаж-

дения различаются:

1)машины с естественным охлаждением, в которых нет никаких специальных приспособлений для охлаждения;

2)машины с внутренней самовентиляцией, охлаждение которых происходит с помощью вентиляторов или других вентиляционных устройств, укрепленных на вращающихся частях вентилируемой машины и осуществляющих вентиляцию внутренних полостей машины (открытые и защищенные машины);

3)машины с наружной самовентиляцией, в которых путем самовентиляции охлаждается внешняя поверхность машины, а внутренние части машины закрыты для доступа внешнего воздуха (закрытые машины);

4)машины с независимым охлаждением, в которые охлаждающая газообразная или жидкая среда подается с помощью отдельного вентилятора, компрессора или насоса, имеющего собственный привод. Особенности разных способов охлаждения иллюстрируются ниже на примере машин постоянного тока, но и охлаждение машин переменного тока осуществляется подобным же образом. Машины с естественным охлаждением в настоящее время строятся лишь на мощности порядка нескольких десятков ватт. В некоторых случаях естественное охлаждение применяется также для закрытых машин мощностью до нескольких сотен ватт, но в этом случае для усиления отдачи тепла поверхность охлаждения увеличивают путем изготовления корпуса машины с ребрами. Машины с внутренней самовентиляцией имеют наибольшее распространение. При этом различают аксиальную (рис. 7.4) и радиальную (рис. 7.5) системы вентиляции. В первом случае передача тепла воздуху происходит при его движении вдоль охлаждаемых поверхностей в аксиальном направлении, а во втором – в радиальном направлении.

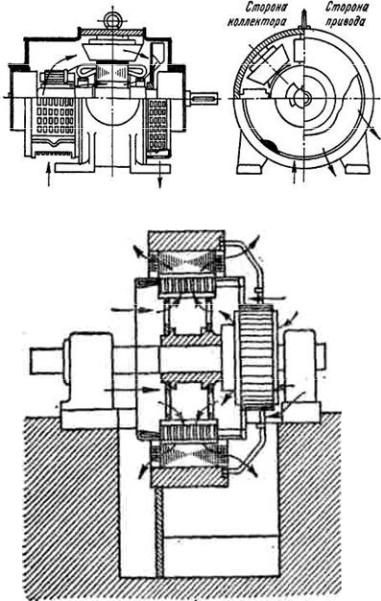

Рис. 7.4. Аксиальная система вентиляяции машины постоянного тока

Рис. 7.5. Радиальная система вентиляции машины постоянного тока

В машинах постоянного тока при аксиальной вентиляции поток воздуха движется между полюсами и вдоль внешней поверхности якоря, а при Da 200 мм также по выполняемым в этом случае аксиаль-

ным каналам между якорем и валом или по аксиальным вентиляционным каналам в сердечнике якоря. Потоки воздуха омывают также коллектор. Воздух поступает в машину с одного ее конца и выбрасывается с другого.

Воздух при движении вдоль охлаждаемых частей машины подогревается, и, следовательно, нагрев машины при аксиальной вентиляции будет в аксиальном направлении неравномерным. Поэтому аксиальная вентиляция применяется обычно при активной длине маши-

ны до 200..250 мм.

При радиальной системе вентиляции сердечник якоря имеет радиальные каналы с ветреницами. При вращении якоря ветреницы действуют подобно лопастям вентилятора, и поэтому установка на валу особых вентиляторов иногда оказывается излишней. Воздух при этой системе вентиляции поступает внутрь машины с торцов и выбрасывается по бокам станины или через отверстия в ней.

Машины с наружной самовентиляцией – это машины закрытой конструкции, у которых на валу установлен наружный вентилятор, обдувающий наружную поверхность станины (рис. 7.6). При этом для увеличения поверхности охлаждения наружная поверхность станины часто снабжается продольными ребрами. Часто машина имеет также внутренний вентилятор или вентиляционные крылышки для создания более интенсивного движения воздуха внутри машины и усиления теплообмена между внутренними частями машины и станиной (рис. 7.6).

Машины с независимой вентиляцией. Обычно такие машины тоже охлаждаются воздухом, который подается в машину с помощью отдельного вентилятора (рис. 7.7). Такую вентиляцию называют также принудительной. Иногда вентилятор со своим приводным двигателем устанавливается на корпусе вентилируемой машины.

В рассматриваемом случае система вентиляции может быть как аксиальной, так и радиальной. Применяется этот способ вентиляции обычно тогда, когда скорость вращения машины регулируется в широких пределах, так как в этом случае при самовентиляции (с вентилятором на валу машины) нельзя обеспечить необходимого расхода воздуха при низкой скорости вращения.

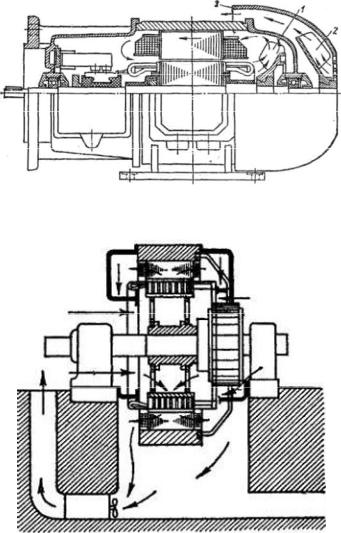

Рис. 7.6. Машина постоянного тока с наружной самовентиляцией 1 – внутренний вентилятор (мешалка); 2 – наружный вентилятор; 3 – кожух вентилятора

Рис. 7.7. Машина постоянного тока с независимой вентиляцией

Всасывающая и нагнетательная вентиляция. В схемах рис. 7.4 и 7.7 вентилятор находится в конце вентиляционного тракта машины и через него проходит воздух, подогретый внутри машины. Такая вентиляция называется всасывающей. Если вентилятор установлен в на-
