6
•В настоящее время у ряда специалистов сформировалась мнение, что подсистема "колесорельс" исчерпала полностью свои резервы для дальнейшего повышения скорости движения и эффективности железнодорожных перевозок. Поэтому на повестку дня они ставят задачу строительства транспортной системы на магнитном подвешивании ("Маглев"), которая будет двигаться в трубе. Для снижения аэродинамического сопротивления движению специальной кабины планируется из трубы откачивать воздух. (Кабина, рассчитанная на шесть человек и движется в трубе со скоростью 1500км/ч). Но к этой транспортной системе больше вопросов к обеспечению безопасности движения и нахождению пассажиров в кабине, а также и в её экономической целесообразности
7
•Для повышения технико-экономических показателей железнодорожных перевозок авторами разработана новая конструкция колесной пары, подробное описание которой представлено в работах. Основными особенностями новой конструкции колесной пары это реализация независимого вращения относительно друг - друга всех поверхностей колес, контактирующих с головками рельсов, а также подрессоривание бандажей.
8 |

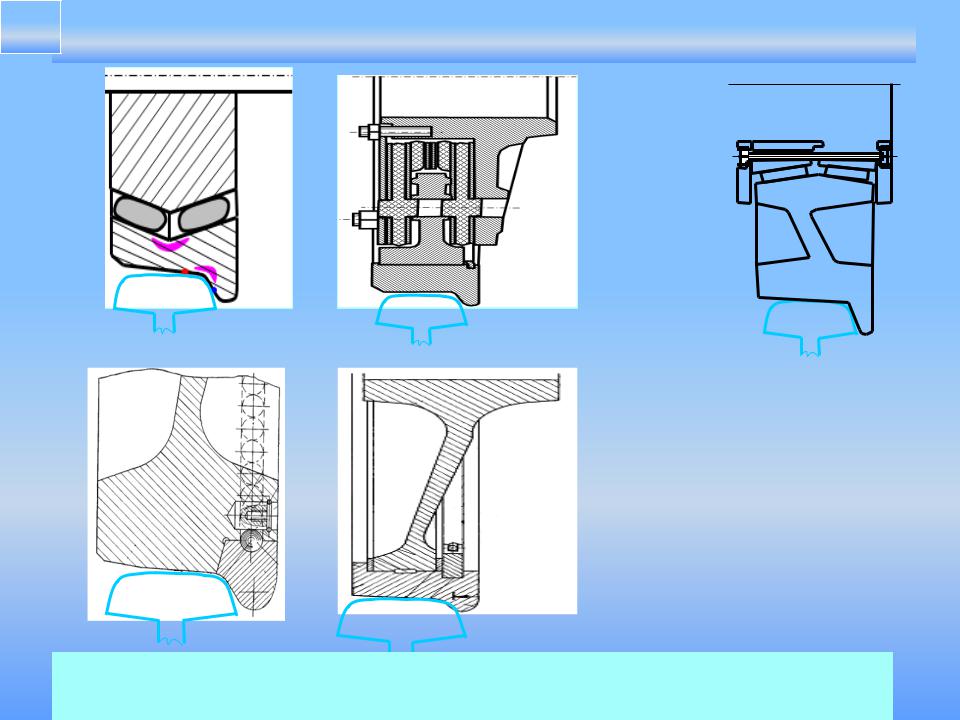

Прототипы новой конструкции колеса |
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3
5
4
Обозначение типов колес:
1 – Siemens ICE 1; 2 – 4 Голубенко А.Л.; 5 – Винника Л.В.
9 Кинематические схемы механических систем
стандартной (а) и новой (б) конструкций колесных пар и рельсошпальной решетки
а |
б |
|
10 |

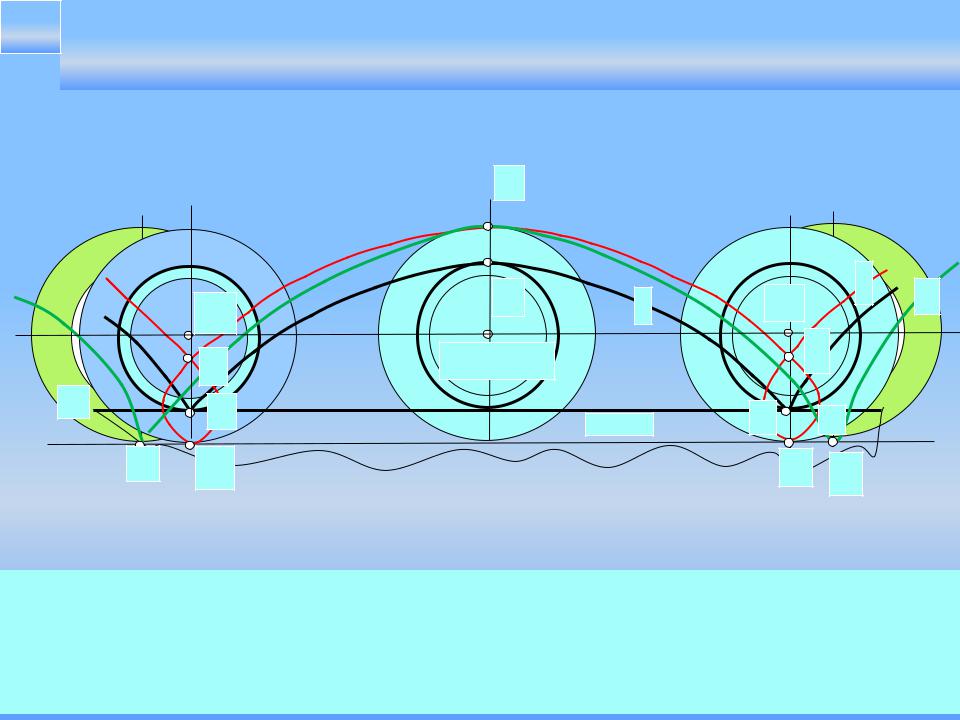

Траектории движения точек контактов поверхностей |
|
катания гибкого бандажа (К) и гребня (Б) без «забега» |
Б0
|
|
К0 |
1 |
О'0 |
2 |
3 |
|
|
О"0 |
|
|||||
|
с" |
ОК0 ≡ ОГ0 |
|
|
с' |
|
|
|
|
|
|
|
|
||
D |
К" |
|
Рельс |
К |
' |
D |
|
|
|
|
|
|
|||
Б"1 |
Б"0 |
|
|
|
Б'0 |
Б'1 |
|
1 – траектория точки на поверхности катания (обыкновенная циклоида); 2 - траектория точки на боковой поверхности гребня стандартного колеса (удлиненная циклоида);
3 - траектория точки на боковой поверхности гребня новой колесной пары (обыкновенная циклоида).
