Материал: лаб4 3D v2

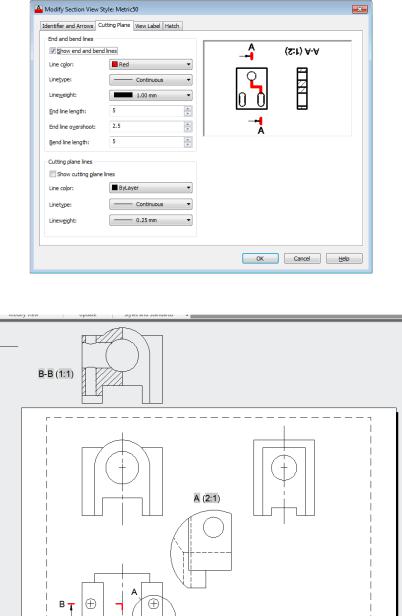

Тепер створіть ізометричну проекцію з перерізу:

Layout > Create View > Projected

У якості батьківського виду оберіть переріз. Розташуйте проекцію у правому нижньому куті на натисніть Enter (рис).

Рисунок 5.16 – Створення ізометричного виду перерізу

Зменшить тип та масштаб штрихування. Оберіть два об'єкти штриховки (рис. 5.17).

Зверніть увагу, що автоматично відкрилася закладка Drawing View Hatch Editor. У панелі Pattern оберіть ANSI31. У панелі

Properties в поле Hatch Pattern Scale введіть 0.5 .

Закрийте вкладку, натиснувши кнопку Close Hatch Editor праворуч.

Проставте розміри згідно завдання.

Рисунок 5.17 – Вибрані об’єкти штриховки

5.2.4Візуалізація моделі.

7.2Контрольні запитання

7.2.1Як створити шаблон?

7.2.2Які настройки необхідно виконати у шаблоні для двовимірних креслень?

7.2.3Які настройки необхідно виконати у шаблоні для креслень просторових моделей?

7.2.4Як визначити параметри системи координат?

7.2.5Як створити багатовіконну конфігурацію екрана? Як здійснюється перехід між вікнами?

7.2.6Які параметри додатково задаються для просторових моделей? Які команди для цього використовуються?

7.2.7Назвіть види просторових моделей. Для чого використовується кожен вид?

7.2.8Приведіть процедуру формування об’ємної моделі.

7.2.9Які основні команди використовуються для створення

моделей?

7.2.10Які основні команди використовуються для редагування

моделей?

7.2.11Як задаються параметри паралельної зсуненої площини?

8.2.1У чому полягає візуалізація просторової моделі?

8.2.2Що таке центральна проекція?

8.2.3Які існують атрибути візуалізації?

8.2.4Яка команда визначає центральну проекцію? Її опції.

8.2.5Які змінні задають точність зображення та швидкість регенерації?

8.2.6Які функції дозволяють створювати проекційні

зображення?

7.4Зміст звіту

7.4.1Тема та мета роботи.

7.4.2Відповіді на контрольні запитання.

7.4.3Алгоритм етапів виконання 3D - моделі заданої деталі з описом команд.

8.4.3Алгоритм етапів виконання візуалізації 3D - моделі та отримування проекцій деталі з описом команд.

7.4.4Висновки з роботи.
