Материал: Курсач-1

Министерство высшего и общего специального образования Самарский государственный аэрокосмический университет имени академика с.П. Королева

Кафедра ОКМ

Пояснительная записка к курсовой работе по курсу “Детали машин” Вариант №18-3

Выполнил студент группа 2305 Проверил преподаватель Курушин М. И.

Самара 20

Содержание

1 Кинематический и энергетический расчет дифференциального редуктора 3

2 Допускаемые напряжения зубьев зубчатых колес 5

3 Определение основных параметров планетарного редуктора в проектировочном расчете 8

4 Геометрический расчет параметров прямозубых цилиндрических зубчатых колес 11

5 Проверочный расчет прочности передачи 14

6 Геометрический расчет параметров прямозубых конических зубчатых колес 17

7 Проверочный расчет прочности конической передачи 22

8 Ориентировочный расчет валов 23

9 Проектировочный расчет валов 25

1 Кинематический и энергетический расчет дифференциального редуктора

Начальные условия:

P_вых=1900 кВт;

n_вх=n₁=11000 об/мин;

n_вых=n₃=n_П=1100 об/мин;

t_h=1100 ч.

Передаточное число редуктора

Принимаем отношение диаметров зубчатых колес сателлита k_r=1.75.

Передаточные числа ступеней в относительном движении (при остановленном водиле)

Обороты зубчатых колес в относительном движении (при остановленном водиле)

Принимаем шестую степень точности зубчатых колес.

КПД в зацеплениях при относительном движении

где _П.К.- КПД подшипников сателлитов.

КПД редуктора (суммарный)

Мощности на валах:

-мощность на входе в редуктор

-мощность на вале переднего винта

-мощность на вале заднего винта

Крутящий момент на входе (приводной вал)

Крутящий момент на выходе (валы винтов)

Зададим число зубьев солнечного колеса в запас из условия отсутствия подреза z_1o=17.

Расчетное число сателлитов (из условия соседства)

Принимаем целое число сателлитов из условия размещения перемычек водила между сателлитами а_с=5.

Коэффициент неравномерности распределения нагрузки по сателлитам k_нер=1.25- гибкое наружное колесо и «плавающее» солнечное колесо.

Расчетный крутящий момент в зацеплении на солнечном колесе

Крутящий момент на сателлите

2 Допускаемые напряжения зубьев зубчатых колес

2.1 Контактные напряжения

Исходные данные:

T1=TH, n1=nH, th1=0.55thП,

T2=0.87TH, n2=1.15nH, th2=0.25thП,

T3=0.83TH, n3=1.2nH, th3=0.20thП.

Выберем материал.

Принимаем цементируемую сталь 12Х2Н4А со свойствами:

• твердость на поверхности 56..63 НRС_Э,

• твердость сердцевины 35..40 НRС_Э.

Базовый предел контактной усталости

Hlim b=23HRCЭ,

Базовое число цикла

NHO=12107.

Коэффициент эквивалентности по контактным напряжениям

Эквивалентное число циклов перемены контактных напряжений

Коэффициент долговечности по контактным напряжениям

Если N_HE>N_HO , то K_Hl=1,

N_HЕ <N_HO , то по формуле 1K_Hl <1.8,

KHL1=1,

KHL2=1,

KHL3=1.

Запас контактной прочности

[SH]=1.2…1.35.

Принимаем [S_H]_ср=1.275.

Допускаемое контактное напряжение

3 Определение основных параметров планетарного редуктора в проектировочном расчете

Передачи 1-2 и 2’-3 выполняются по шестому классу точности.

Вспомогательные коэффициенты при определении размеров передачи

K_{a 1,2}=K_{a 2’,3}=49.5,

K_{H 1,2}=K_{H 2’,3}=K_{F 1,2}=K_{F 2’,3}=1.4,

коэффициенты ширин _{ba 1,2}=0.45.

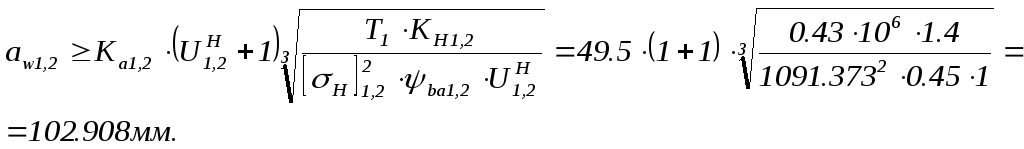

Межосевое расстояние из расчета на выкрашивание (зацепление: солнечное колесо- сателлит)

Контактная ширина в зацеплении: солнечное колесо- сателлит

Принимаем ширину зубчатого венца «2» сателлита

b_{w 2}=46 мм.

Ширина зубчатого венца солнечного колеса

Коэффициент формы зуба зацепления «1-2» для шестой степени точности

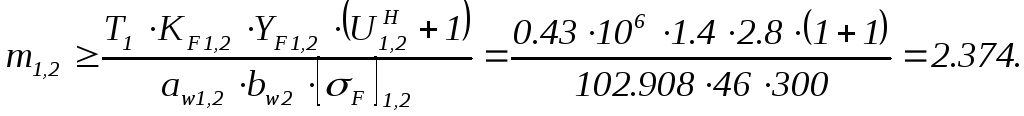

Модуль зацепления: солнечное колесо- сателлит

Принимаем m_1,2=2.5.

Число зубьев солнечного колеса (не кратное числу сателлитов – из условия виброустойчивости, целое число и, кроме того, z₁17 – из условия отсутствия подреза)

Принимаем z₁=41.

Число зубьев сателлита (целое число, z₂17 – из условия отсутствия подреза)

Ширина зацепления пары: шестерня- вал и наружное колесо из расчета на контактную прочность (принимаем a_2’,3=a_1,2=102.908 мм - из условия соосности)

Принимаем b_w2’,3=54 мм.

Коэффициент формы зуба зацепления: шестерня – вал – наружное колесо для шестой степени точности изготовления зубчатых колес

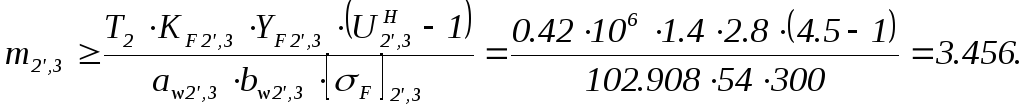

Модуль зацепления: шестерня – вал – наружное колесо из расчета на изломную прочность зубьев наружного колеса

Принимаем m_2’,3=3.5.

Принимаем

2.2 Изломные напряжения

Базовый предел изломной усталости

Flim b=750-850 Мпа.

Базовое число цикла

N_FO=410⁶.

Коэффициент эквивалентности по изломным напряжениям

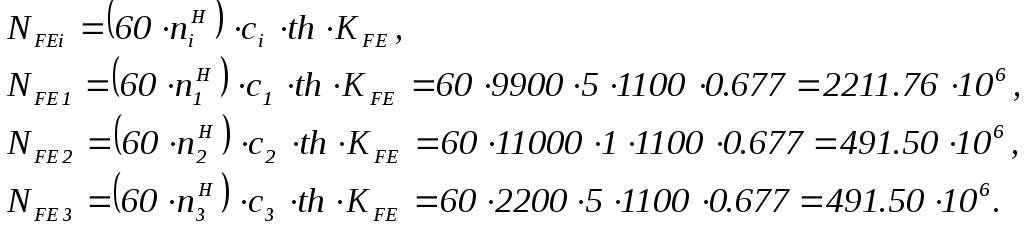

Эквивалентное число циклов перемены изгибных напряжений

Коэффициент долговечности по изгибным напряжениям

При N_FE > N_FO принимают K_FL =1,

N_FЕ <N_FO , то по формуле 1K_FL <1.63,

Тогда:

K_FL1 =1,

K_FL2=1,

K_FL3=1.

Запас изломной прочности

[S_F]=1.7…2.0.

Принимаем [S_F]_ср=2.0.

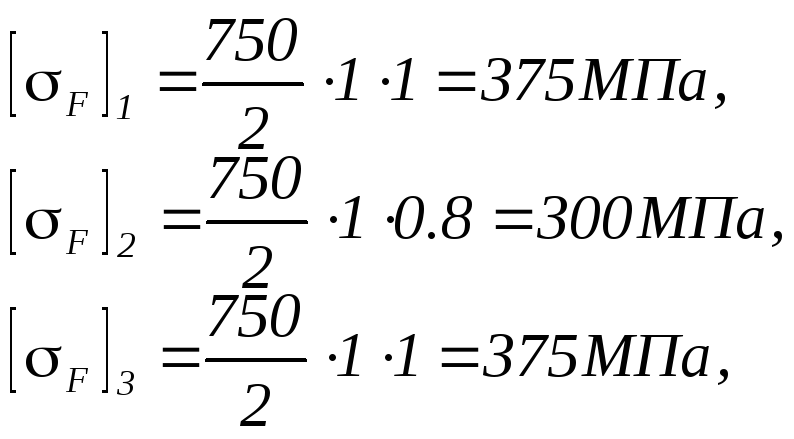

Допускаемое напряжение изгиба

Для всех зубчатых колес для сателлитов

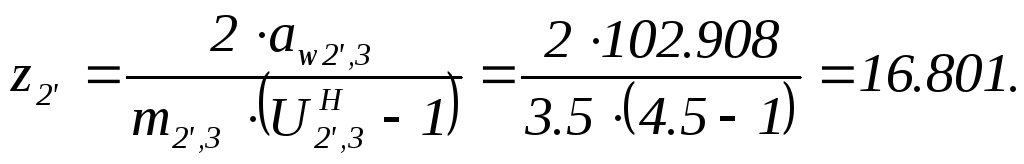

Число зубьев шестерни - вал (целое число, z_2’17 – из условия отсутствия подреза)

Принимаем z_2’=17.

Ширина зацепления пары: шестерня- вал и наружное колесо из расчета на излом

Выбираем большее значение из расчета на выкрашивание и на излом b_w2’,3=54 мм.

Число зубьев наружного колеса

Принимаем z₃=77.

Передаточное число редуктора

Условие сборки при равномерном угловом расположении сателлитов водиле: N - точное целое число.

Погрешность передаточного числа редуктора по отношению к заданному U_P (е<0.025)

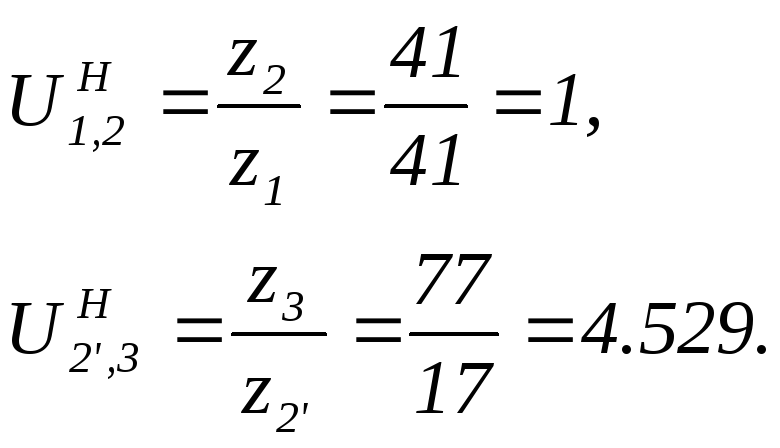

Уточненные значения передаточных чисел в относительном движении (при остановленном водиле)

Делительное межосевое расстояние зацепления: солнечное колесо-сателлит

Делительное межосевое расстояние зацепления: шестерня- вал- наружное колесо

Необходимо проводить угловое коррегирование по выравниванию межосевых расстояний

Принимаем и

4 Геометрический расчет параметров прямозубых цилиндрических зубчатых колес

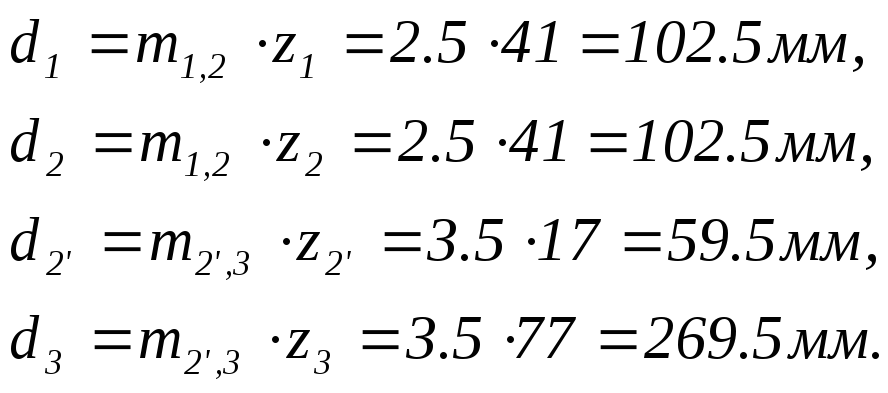

Диаметры делительных окружностей

Диаметры основных окружностей
