Исследование электрофизических свойств полупроводниковых материалов

Введение

полупроводник сопротивление рекомбинация

Полупроводники как особый класс веществ, были известны еще с конца XIX века, только развитие теории твердого тела позволило понять их особенность задолго до этого были обнаружены:

. эффект выпрямления тока на контакте металл-полупроводник

2 фотопроводимость.

Были построены первые приборы на их основе.

О.В. Лосев (1923) доказал возможность использования контактов полупроводник-металл для усиления и генерации колебаний (кристаллический детектор). Однако в последующие годы кристаллические детекторы были вытеснены электронными лампами и лишь в начале 50-х годов с открытием транзисторов (США 1949 год) началось широкое применение полупроводников (главным образом германия и кремния в радиоэлектронике). Одновременно началось интенсивное изучение свойств полупроводников, чему способствовало совершенствование методов очистки кристаллов и их легированию (введение в полупроводник определенных примесей).

В СССР изучение полупроводников начались в конце 20-х годов под руководством А.Ф. Иоффе в Физико-техническом институте АН СССР.

Интерес к оптическим свойствам полупроводников возрос в связи с открытием вынужденного излучения в полупроводниках, что привело к созданию полупроводниковых лазеров вначале на p - n - переходе, а затем на гетеропереходах.

Основной особенностью полупроводников является их способность изменять свои свойства под влиянием различных внешних воздействий (изменение температуры и освещения, приложение электрического и магнитного полей, внешнего давления и т.д.). Свойства полупроводников сильно зависят от содержания примесей. С введением примеси изменяется не только значение проводимости, но и характер её температурной зависимости.

Электрический ток в полупроводниках связан с дрейфом носителей заряда. Появление носителей заряда в полупроводниках определяется химической чистотой и температурой.

Среди полупроводниковых материалов наиболее применяемые на практике электронные и дырочные полупроводники, полупроводниковые химические соединения и твердые растворы. Электрические свойства полупроводников определяются зонной структурой и содержанием примесей.

При любой температуре, отличной от абсолютного нуля, в полупроводнике за счет теплового возбуждения происходит генерация свободных электронов и дырок. Однако наряду с процессом генерации обязательно протекает обратный процесс - рекомбинации носителей заряда. Основной характеристикой рекомбинации является скорость, время жизни и носитель заряда.

Основным материалом полупроводниковой электроники является кремний (Si). Для изготовления полупроводниковых приборов и устройств микроэлектроники используют как монокристаллические, так и поликристаллические материалы

Особенно бурное развитие переживает полупроводниковая электроника в последние четыре десятилетия. Массовое применение полупроводников вызвало коренное преобразование в радиотехнике, кибернетике, автоматике, телемеханике, в вычислительной технике, в установках измерительной техники, медицине, биологии и т.д. Совершенствование полупроводниковой технологии позволило решить задачу микроминиатюризации и интеграции электронной аппаратуры.

Целью данной курсовой работы является исследование электрофизических свойств полупроводниковых материалов.

Предметом исследования данной курсовой работы были выбраны: температурная зависимость удельной проводимости, температурная зависимость сопротивления полупроводников, зависимость электропроводности полупроводников от напряженности электрического поля.

Объектами исследования были выбраны: эпитаксиальные структуры, терморезисторы ММт-8, КМТ-12, фоторезистор ФСК-1.

Задача исследования состояла в глубоком изучении теоритического материала, посвященного наиболее важным объемным свойствам полупроводников и наиболее распространенным методам измерения основных физических параметров и характеристик полупроводниковых материалов и приборов.

Так же были сформированы экспериментальные задачи: определение удельного сопротивления четырехзондовым методом эпитаксиальной структуры, исследование физических свойств, характеристик и параметров терморезисторов, исследование вольтамперных характеристик фоторезисторов.

Методы исследования, используемые в работе: анализ научной литературы по исследуемой проблеме, физический эксперимент, выработка методики определения величин, компьютерная обработка результатов экспериментов.

Данная курсовая работа состоит из введения, двух глав, заключения, списка литературы.

Во введении отражена актуальность исследования свойств полупроводниковых материалов, широко применяемых для изготовления современных полупроводниковых приборов.

В I главе отражены основные физические свойства полупроводниковых материалов, необходимые для рассмотрения электрофизических параметров полупроводников, представлен необходимый теоритический материал, на котором основывается исследовательская часть работы.

Во II главе проведен ряд экспериментов, отражены результаты измерений зависимости электрофизических параметров полупроводниковых приборов, изучаемых в работе и выводы по экспериментальной части.

1. Физические свойства полупроводников

В первом приближении полупроводники выделяют из других веществ по значению удельного электрического сопротивления . Считают, что удельное сопротивление металлов менее 10^-4 Ом * см, полупроводников - в диапазоне от 10^-3 до 10⁹ Ом*см, диэлектриков - более 10¹⁰ Ом*см. Что касается полупроводников и металлов, то главное различие между ними заключается в том, что у металлов удельное сопротивление возрастает с ростом температуры, а у полупроводников - падает.

Из числа полупроводников наиболее подходящим для изготовления интегральных схем оказался кремний.

К полупроводникам относится большое количество веществ с электронной электропроводностью, удельное сопротивление которых при нормальной температуре находится между значениями удельного сопротивления проводников и диэлектриков. Основной особенностью полупроводников является их способность изменять свои свойства под влиянием различных внешних воздействий (изменение температуры и освещения, приложение электрического и магнитного полей, внешнего давления и т.д.). В отличие от металлов полупроводники имеют в широком интервале температур отрицательный температурный коэффициент удельного сопротивления.

Свойства полупроводников очень сильно зависят от содержания примесей, даже в малых количествах присутствующих в кристалле. При введении примеси изменяется не только значение проводимости, но и характер ее температурной зависимости. В этом также состоит качественное отличие полупроводников от металлов, в которых примеси, независимо от их природы, всегда снижают проводимость, не оказывая существенного влияния на характер температурной зависимости.

1.1 Основы зонной теории твердого тела

На основании квантовой теории электрон обладает как световыми частицами, так и свойствами волны. Для электрона вводились волновой вектор, энергетический уровень. Для атома водорода было решено уравнение Шредингера, в результате чего получено, что энергетический уровень электрона дискретный. Для электрона введены 4 квантовых числа. Для нас наиболее важным является спиновое.

Принцип запрета Паули: на одном энергетическом уровне не могут находиться 2 электрона с одинаковым набором квантового числа. Чаще атомы являются связанными в молекулы. За счёт перекрытия электронных оболочек атомов, происходит расщепление энергетических уровней. На одном уровне , на втором -

Учет взаимодействия электронов между собой и ядрами приводит к более сложным уравнениям Шредингера. При рассмотрении кристаллической решётки каждый энергетический уровень расщепляется на n подуровней.

В твёрдом теле говорят не об энергетических уровнях, а о зонах.

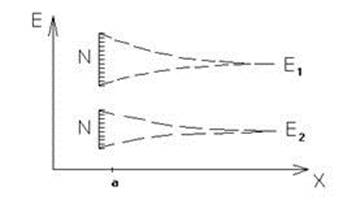

Рис. 1.1.1. Расщепление атомного энергетического уровня в системе связанных атомов

1.2 Энергетические зоны полупроводников

Каждый электрон, входящий в состав атома, обладает определенной полной энергией или занимает определенный энергетический уровень.

В твердом теле благодаря взаимодействию атомов энергетические уровни расщепляются и образуют энергетические зоны, состоящие из отдельных близко расположенных по энергии уровней, число которых соответствует числу однородных атомов в данном кристаллическом теле (рис. 1.2.1). Энергетическую зону или совокупность нескольких перекрывающихся энергетических зон, которые образовались в результате расщепления одного или нескольких энергетических уровней отдельного атома, называют разрешенной зоной. Электроны в твердом теле могут иметь энергии, соответствующие разрешенной зоне. Верхний энергетический уровень разрешенной зоны называют потолком, нижний - дном.

Энергетические уровни валентных электронов при расщеплении образуют валентную зону. Разрешенные энергетические уровни, свободные от электронов в невозбужденном состоянии атома, расщепляясь, образуют одну или несколько свободных зон. Нижнюю из свободных зон называют зоной проводимости.

От взаимного расположения валентной зоны и зоны проводимости и от степени их заполнения электронами зависят электрические, оптические и другие свойства твердых тел. Между разрешенными зонами находятся запрещенные зоны, т.е. области значений энергии, которыми не могут обладать электроны в идеальном кристалле. Для полупроводников наибольшее значение имеет запрещенная зона, разделяющая валентную зону и зону проводимости. Она характеризуется шириной запрещенной зоны АЭ, т.е. разностью энергий дна зоны проводимости и потолка валентной зоны.

Энергетические диаграммы на рис. 1.2.1 построены для энергии электрона. Когда энергия электрона увеличивается, электрон занимает более высокое положение в зонной диаграмме. Если же говорить об увеличении энергии дырки, то это будет соответствовать, очевидно, продвижению дырки вглубь валентной зоны. Энергия электрона и дырки измеряется в электрон-вольтах (эВ).

Ширина запрещенной зоны равна

        (1.2.1)

где  - соответственно энергетические уровни для зоны проводимости и потолка валентной зоны.

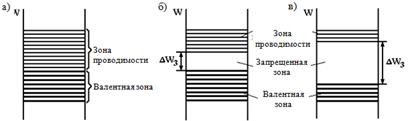

Рис. 1.2.1. Энергетические диаграммы металлов (а), полупроводников (б) и диэлектриков (в)

На рисунке 1.2.2 показаны основные параметры зонных диаграмм полупроводников для температуры, отличной от абсолютного нуля. Ширина запрещенной зоны зависит от температуры:

      (1.2.2)

где

Т - абсолютная температура,

.

Энергию, соответствующую середине зоны, называют электростатическим потенциалом проводника

  (1.2.3)

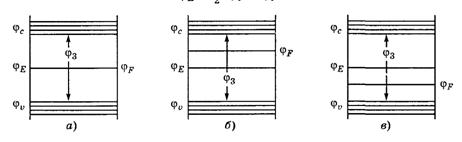

Рис. 1.2.2. Значения энергий в зонной диаграмме для собственного (а), электронного (б), дырочного (в) полупроводников;  - уровень Ферми

Приведенные выше качественные соображения относительно примесных полупроводников могут быть проиллюстрированы еще раз качественно на зонных диаграммах. Электрические уровни примесей показаны на зонных диаграммах + (положительно заряженные ионы-доноры) и - (отрицательно заряженные ионы-акцепторы), рис. 1.2.3.

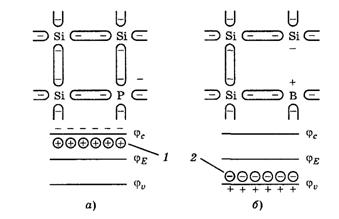

Рис. 1.2.3. Схематическое атомистическое изображение и зонная диаграмма примесных полупроводников: n-типа (а), p-типа (б) (1 - ионы доноров: 2 - ионы акцепторов; «-» - электроны; «+» - дырки)

В полупроводнике одновременно присутствуют электроны и дырки, порожденные двумя причинами: 1) возбуждением собственного полупроводника  и  2) возбуждением донорных и (или) акцепторных примесей. При этом полные концентрации носителей заряда для примесного полупроводника будут  и  (донорный);  и n (акцепторный); при полной ионизации примесей  - количеству доноров, а  т.е. количеству акцепторов. Обычно вследствие малой энергии возбуждения эти величины значительно выше собственных концентраций, т.е.  и  концентрации основных носителей определяются выражениями  (на самом деле , но ) для донорного полупроводника и  для акцепторного полупроводника.

1.3 Генерация и рекомбинация носителей заряда

Образование свободных носителей заряда в полупроводниках связано с переходом электронов из валентной зоны в зону проводимости. Для осуществления такого перехода электрон должен получить энергию, достаточную для преодоления запрещенной зоны. Эту энергию электрон получает от ионов решетки, совершающих тепловые колебания. Концентрация носителей заряда, вызванная термическим возбуждением в состоянии теплового равновесия, называется равновесной.

Однако, помимо теплового возбуждения, появление свободных носителей заряда может быть связано с другими причинами, например в результате облучения фотонами или частицами большой энергии, ударной ионизации, введения носителей заряда в полупроводник из другого тела (инжекция) и др. Возникшие таким образом избыточные носители заряда называются неравновесными. Процесс введения неравновесных носителей заряда называют инжекцией. Таким образом, полная концентрация носителей заряда равна:

 (1.3.1)

                  (1.3.2)

где n₀ и p₀ - равновесная концентрация, а  и p - неравновесные концентрации электронов и дырок.

Если возбуждение избыточных электронов производилось из валентной зоны, а полупроводник однородный и не содержит объемного заряда, то концентрация избыточных электронов равна концентрации избыточных дырок:

     (1.3.3)

После прекращения действия механизма, вызвавшего появление неравновесной концентрации носителей, происходит постепенное возвращение к равновесному состоянию. Процесс установления равновесия заключается в том, что каждый избыточный электрон при встрече с вакантным местом (дыркой) занимает его, в результате чего пара неравновесных носителей исчезает. Явление исчезновения пары носителей получило название рекомбинации. В свою очередь, возбуждение электрона из валентной зоны или примесного уровня, сопровождающееся появлением дырки, называется генерацией носителей заряда.

На рис. 1.3.1 G - это темп генерации, а R - темп рекомбинации свободных носителей заряда в собственном полупроводнике.

Рис. 1.3.1. Генерация и рекомбинация свободных электронов и дырок в полупроводниках

Скорость (темп) рекомбинации R пропорциональна концентрации свободных носителей заряда:

     (1.3.4)

где  - коэффициент рекомбинации. При отсутствии освещения (в темноте) G = G₀ и R = R₀ = γ·n₀·p₀, величины n₀ и p₀ иногда называют темновыми концентрациями свободных электронов и дырок соответственно.
