5.3 Поведение нелинейных элементов в цепи переменного тока.

В этом разделе Вам предоставлена возможность наблюдать кривые напряжения и тока в нелинейных двухполюсниках, при подключении их к источнику синусоидального напряжения.

Для наблюдения двух кривых напряжения и тока используется однолучевой осциллограф.

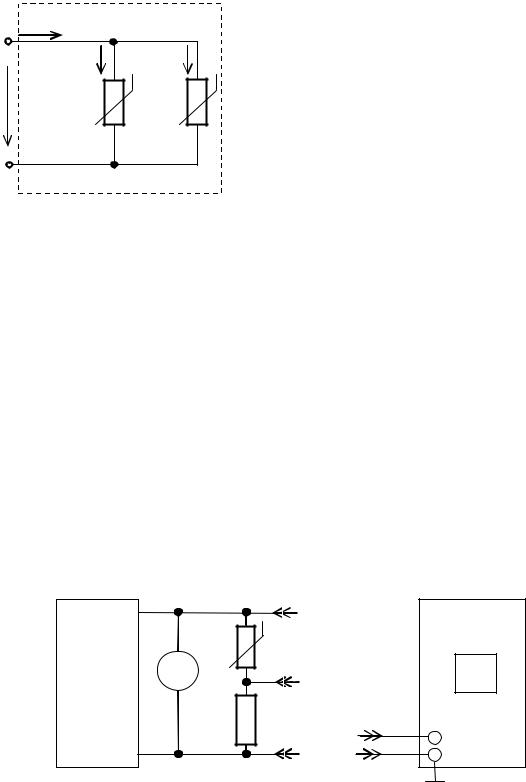

Соберите цепь по схеме, приведенной на рис. 13.14, где НЭ – лампа накаливания, R – линейный резистор с сопротивлением 1 кОм.

Включите осциллограф, установите минимальную скорость развертки, а переключатель синхронизации – в положение «внутр.».

Входной аттеньюратор осциллографа установите в положение 1:1. Переключатель рода работ должен находиться в положении «непрерывн.».

Установите напряжение на выходе ЛАТРа, соответствующее линейному участку в начале ВАХ линейного элемента, и

отрегулируйте нормальное по размеру изображение на экране осциллографа.

Увеличивая напряжение ЛАТРа до значений, соответствующих нелинейному участку ВАХ нелинейного элемента, но не более 60 В, зарисуйте осциллограммы напряжения на нелинейном элементе, подключив осциллограф к точкам 1 и 2, и тока, подключив осциллограф к точкам 2 и 3.

Замените в цепи (рис. 13.14) линейный резистор на R=10 кОм, а лампу накаливания вначале на диод, а затем на стабилитрон.

Исследуйте формы кривых напряжения и тока при изменении напряжения в пределах 0÷10 В. Зарисуйте две осциллограммы тока и две осциллограммы напряжения.

6.ИНДИВИДУАЛЬНЫЕ ЗАДАНИЯ

6.1.Используя статистические ВАХ лампы, полученную в пункте 5.1, постройте (количественно) зависимости Rст (I ), Rd (I ) для

лампы.

6.2.Используя идеализированные характеристики диода и стабилитрона, графическим методом (качественно), постройте кривые токов, полученные экспериментально в п.5.3.

6.3.Сделайте выводы по результатам исследований.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

4.Теоретические основы электротехники: Учеб. для вузов/К.С. Демирчян, Л.Р. Нейман, Н.В. Коровкин, В.Л. Чечурин.-4-е изд., доп. для самост. изучения курса. -СПб.:Питер.-(Учебник для вузов).- Т.2.-2003.-576 с.:ил.

5.Бессонов Л. А. Теоретические основы электротехники. Электрические цепи: Учебник для вузов.-10-е изд., стереотип.-М.:

Гардарики,2003.-638 с.:ил.

ЛАБОРАТОРНАЯ РАБОТА №14

ИССЛЕДОВАНИЕ ИНДУКТИВНОЙ КАТУШКИ

СФЕРРОМАГНИТНЫМ СЕРДЕЧНИКОМ

1.ЦЕЛЬ РАБОТЫ

Определить параметры последовательной и параллельной схем замещения индуктивной катушки. Исследовать форму кривой тока в катушке со стальным сердечником.

2.КРАТКИЕ ТЕОРЕТИЧЕСКИЕ СВЕДЕНИЯ

Вкатушках с ферромагнитным сердечником нелинейность обусловлена свойствами ферромагнитного материала. Магнитная

проницаемость для ферромагнетика не является постоянной величиной и зависит от значения магнитной индукции в сердечнике. Нелинейная зависимость B(H) диктует нелинейную зависимость

между потокосцеплением ψ и током i . Следовательно, индуктивность катушки с сердечником L(i) является не постоянной

катушки. Потоки рассеяния замыкаются по воздуху, что приводит к

линейной связи между потокосцеплением рассеяния и током

ψS = LS i , где LS – индуктивность рассеяния.

2.1.Расчет по действующим значениям

При синусоидальном напряжении в силу нелинейной зависимости ψ(i) ток будет несинусоидальным. На практике для расчетов реальный ток заменяют эквивалентным синусоидальным. Метод, основанный на такой замене, называют методом эквивалентных синусоид. Это позволяет пользоваться комплексным методом и векторными диаграммами.

Тогда уравнение (21.1) можно записать в комплексной форме

вызванной основным магнитным потоком. При этом действующее

значение напряжения определяется по формуле

Учитывая потери в стали можно составить эквивалентные схемы замещения катушки со сталью параллельную (рис. 14.1) и последовательную (рис. 14.2)

В этих схемах R равно активному сопротивлению обмотки и на низких частотах оно равно омическому сопротивлению, то есть его можно определить по закону Ома для постоянного тока. Реактивное сопротивление X S =ωLS обусловлено магнитным потоком рассеяния

(для исследуемой в работе катушки им можно пренебречь). Активные потери в сердечнике (потери на гистерезис и

вихревые токи) учитываются активной нелинейной проводимостью Gст в параллельной схеме или активным нелинейным

сопротивлением Rст в последовательной схеме замещения.

Потери в стали, обусловленные вихревыми токами и

гистерезисом

Векторная диаграмма для параллельной схемы замещения приведена на рис. 14.3. Сдвиг по фазе между активной и реактивной

составляющими тока или между векторами и магнитного потокосцепления δ называют углом потерь.

Uф

Рис. 14.3

2.2. Расчет по мгновенным значениям

Пренебрегая активным сопротивлением обмотки и потоком рассеяния при синусоидальном напряжении на входе

u = Um sin(ωt + π2) = ddtψ ,

отсюда

Кривую тока i(t) можно получить графически (рис. 14.4), если имеется вебер-амперная характеристика катушки ψ(i).

Зависимость i(t) можно описать аналитически, выражая кривую намагничивания, например в виде
