Материал: Инфракрасная спектроскопия и ее практическое применение в фармацевтическом анализе

Будучи значительно сложнее обычных спектрометров, Фурье-спектрометры обладают рядом преимуществ над другими спектральными приборами.

С помощью ФС можно регистрировать одновременно весь спектр. Благодаря тому, что в интерферометре допустимо входное отверстие больших размеров, чем щель спектральных приборов с диспергирующим элементом такого же разрешения, Фурье- спектрометры по сравнению с ними имеют выигрыш в светосиле, что позволяет: уменьшить время регистрации спектров; увеличить отношение сигнал-шум (так называемое "преимущество Фелгетта"); повысить разрешение; уменьшить габариты прибора.

Все ИК - спектрофотометры независимо от конструкции имеют общие элементы: источник излучения, оптическую систему, приемник, систему усиления сигнала.

Источники излучения. Идеальным источником для ИК - спектроскопии был бы монохроматический излучатель высокой интенсивности, непрерывно перестраиваемый в широком частотном интервале. Несмотря на то, что существуют лазеры с перестраиваемой частотой, в настоящее время наиболее распространенными являются нагреваемые до температуры 1200 - 1400 К источники с широкой областью излучения: глобар (карбид кремния), штифт Нернста (оксиды циркония, тория, иттрия), нихромовая спираль, платиновая проволока с керамическим покрытием. В дальней ИК области используется излучение стенок ртутной лампы низкого давления. Излучательная способность тепловых источников подчиняется закону Планка для излучения абсолютно черного тела. Ведутся исследования по применению терагерцового излучения (субмиллиметровый диапазон) в спектроскопии.

Оптические системы. Назначение оптической системы - направлять излучение источника по нужному пути с минимальными потерями. Использование отражательных зеркал с наружным покрытием (напыленный алюминий, просветляющие покрытия) позволяет избежать хроматической аберрации. Отражательная оптика может иметь плоские, сферические, параболические, эллиптические или тороидальные поверхности. Разработано большое число типов оптических систем спектрофотометров. Классические схемы спектральных приборов рассмотрены в специальной литературе

Приемники излучения. Приемники ИК излучения делятся на две группы: тепловые и фотоэлектронные. Первая группа включает термоэлементы (термопары), болометры (сопротивления с большим температурным коэффициентом), пневматические приемники, пироэлектрические приёмники. Пироэлектрические детекторы (на основе триглицинсульфата (NH2CH2COOH)3 H2SO4) используются в интерферометрах из-за их высокой чувствительности в широкой ИК области. В основе работы фотоэлектронных полупроводниковых приемников, к которым относятся фоторезисторы и фотодиоды, лежит явление внутреннего фотоэффекта. В ближнем ИК диапазоне наиболее распространены фотодиоды на основе германия и твёрдого раствора InGaAs. В среднем ИК диапазоне применяются охлаждаемые жидким азотом фотодиоды на основе твёрдого раствора HgCdTe (MCT Mercury-Cadmium-Tellurium). Полупроводниковые детекторы для работы в низкочастотной области требуют охлаждения до низких (азотных или гелиевых) температур. Ширина запрещённой зоны определяет длинноволновую границу чувствительности фотоэлектронных приёмников.

Оптические материалы. Так как обычные оптические стёкла поглощают среднее и длинноволновое ИК излучение, то в качестве материалов для изготовления окон кювет и светоделителей используют монокристаллы различных солей. В спектроскопии внутреннего отражения применяют материалы с высокими показателями преломления. Некоторые особенности и преимущества спектроскопии с преобразованием Фурье заключается в том, что в классических спектрофотометрах регистрация спектра производится во времени при последовательном движении выходящего из монохроматора спектра по выходной щели. Этот процесс называется сканированием по волновым числам. Спектрометры с преобразованием Фурье принадлежат к типу многоканальных приборов, что приводит к значительному снижению энергетических потерь. Фелжетт и Жакино независимо друг от друга показали, что восстановление спектра с помощью Фурье-преобразования интерферограммы имеет большое преимущество перед последовательной, поэлементной регистрацией того же самого спектра. Используя один приемник, можно исследовать все спектральные элементы одновременно, подобно тому, как это делается в случае фотографической регистрации спектров. В связи с этим Фелжетт и назвал метод "мультиплексспектрометрией" [20].

8. Методы и приемы подготовки проб в ИК спектроскопии

Разнообразие приемов подготовки проб для съемки ИК-спектров почти беспредельно, и исследователь должен выбрать один из них, наилучшим образом подходящий для решения конкретной проблемы с учётом свойств исследуемого объекта. Здесь представлены некоторые основные приёмы пробоподготовки.

В связи с тем что физическое состояние образца может сильно влиять на его ИК-спектр, целесообразно заранее определить иерархию используемых приемов Последовательность их применения определяется поставленными перед исследователем задачами. Например, в лаборатории, проводящей химические работы общего характера, спектры жидких нелетучих проб целесообразно снимать в виде жидких плёнок или раздавленных между солевыми пластинками капель. ИК спектры летучих жидкостей регистрируют в тонких кюветах или в виде растворов, если вещество растворимо, при этом необходимо учитывать собственное поглощение растворителя. Для органических порошкообразных веществ логична следующая последовательность: 1) суспензия в вазелиновом масле (или другом разбавителе), 2) таблетка с КВr или спектр диффузного отражения, 3) раствор, 4) пиролизат. Такие методы, как нарушенное полное внутреннее отражение (НПВО), обычно оставляют для исследования специальных случаев (например, полимерных материалов) [9].

Жидкие пробы. Одним из простейших приемов приготовления образцов является метод жидкой пленки. Он применяется для получения качественных обзорных спектров нелетучих, нереакционноспособных, нерастворимых жидкостей. Капля вещества сжимается между двумя солевыми пластинками или помещается на плоскую стеклянную поверхность, а затем "вытирается" солевой пластинкой. Желательно, чтобы в пределах сечения светового луча спектрометра толщина образца была более или менее одинаковой, без воздушных пузырьков. Очевидно, что спектры, полученные таким путем, не очень воспроизводимы, и не пригодны для количественной обработки (толщина поглощающего слоя неизвестна). Для получения спектров растворимых в летучих растворителях смол или лаков тонкий слой соответствующего раствора, нанесенного на солевое окно, аккуратно высушивают под тепловой лампой, феном или в вакуумном эксикаторе, добиваясь полного удаления растворителя. В некоторых случаях исследователи предпочитают приготовление проб в виде растворов, хотя этот метод более трудоемок, чем другие, его преимущество заключается в высокой воспроизводимости и в возможности выполнять количественные измерения.

Рис.9. Разборная жидкостная кювета

Требования к растворителям. Выбор растворителя всегда является результатом компромисса. Так как все стандартные органические растворители имеют ИК спектры, то необходимо выбирать те из них, в которых вещество достаточно хорошо растворимо и которые имеют окна прозрачности в аналитических областях спектра. Растворитель должен быть химически инертным, поддаваться очистке и осушке. В тех областях спектра, где пропускание растворителя падает ниже 30%, чувствительность измерений будет понижена, а шумы и погрешности измерений будут возрастать.

Выбор концентрации. Большинство органических веществ дает приемлемые спектры в области 625 - 4000 см^-1 в кювете толщиной 0,1 мм при концентрациях около 1 г /10 мл. При работе ниже 600 см^-1 могут понадобиться более высокие концентрации. В случае сильнопоглощающих фтор- или кремнийорганических соединений концентрация может быть снижена до 0,2 г /10 мл. Для содержащих полярные группы соединений нужно иметь ввиду возможность проявления в спектрах межмолекулярных взаимодействий (например, водородных связей).

Толщина поглощающего слоя. На выбор толщины кюветы может влиять количество имеющегося в распоряжении образца или его растворимость. Очень тонкие кюветы (<0,05 мм) трудно изготавливать, заполнять и опорожнять, а в кюветах толщиной более 0,2 мм поглощение растворителя может оказаться слишком сильным. Удобными для работы являются кюветы толщиной 0,1 мм. В специальных случаях для анализа следовых количеств в узких областях высокой прозрачности растворителя могут использоваться кюветы с толщиной поглощающего слоя до 1см. Перед приготовлением образца с большой толщиной поглощающего слоя, необходимо проверить, пропускание растворителя и убедиться в его чистоте.

Определение толщины кювет основано на том, что в спектре пустой чистой кюветы с плоско- параллельными окнами наблюдаются регулярные максимумы и минимумы, обусловленные интерференцией

Водные растворы. Из-за очень сильного поглощения жидкой воды в ИК области, применение водных растворов ограничено такими специальными областями, как биологические исследования. Использование жидкостных кювет толщиной менее 10 мкм из водостойких материалов - Ge, Si, Zn, Se позволяет проводить исследования в значительной части области "отпечатков пальцев". Так как при дейтерировании частоты колебаний смещаются в область низких волновых чисел, то иногда в качестве растворителя используют тяжёлую воду.

Твердые вещества.

Сложности приготовления образцов твердых веществ, которые нерастворимы в обычных растворителях для ИК-спектроскопии, чаще всего возникают при их растирании до мелкодисперсных порошков, образующих суспензии (взвеси - mulls) в вазелиновом масле или КВr.

В обоих случаях цель состоит в создании однородного распределения частиц в луче, снижении рассеяния и в улучшении пропускания света взвешенными частицами в среде, имеющей близкий с образцом показатель преломления (иммерсия).

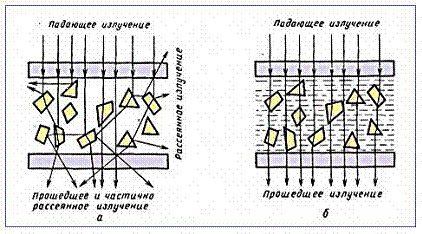

Рис. 10. Прохождение света через рассеивающую среду: а) без иммерсионной жидкости, б) в присутствии иммерсионной жидкости (например, вазелинового масла).

Размер растертых частиц должен быть меньше длины волны ИК-излучения. Для этого малое количество вещества (обычно не более 0,5 -2 мг) растирают в тонкий порошок, смешивают с вазелиновым маслом, полученную однородную пасту аккуратно наносят на солевое окно и раздавливают в тонкий слой вторым окном. При плохом растирании спектры получаются неразрешенными и иногда искаженными из-за эффекта Христиансена (влияет дисперсия показателя преломления в области полосы поглощения).

Таблетки с КВr. Метод взвесей в КВr, называемый еще методом прессования таблеток, впервые предложен в 1952 г. Он заключается в тщательном перемешивании тонкоизмельченной пробы с порошком КВr (или другим галогенидом щелочного металла) с последующим прессованием смеси в пресс-форме, в результате чего получается прозрачная или полупрозрачная таблетка. Наилучшие результаты достигаются при откачке пресс-формы, что позволяет избавиться от включений воздуха в таблетки. Преимущества метода прессования таблеток следующие: 1) отсутствие большинства мешающих полос поглощения, 2) возможность контроля за концентрацией образца, 3) удобство хранения образцов. К недостаткам метода относят: 1) возможность изменения кристаллической структуры полиморфных веществ в процессе растирания и прессования, 2) проявление в спектрах адсорбированной воды всегда имеющейся в некотором количестве в гигроскопичном КВr (1640 и 3450 см-1), 3) в некоторых случаях возможно химическое взаимодействие КВr с веществом пробы (например, с металлоорганическими соединениями).

Диффузное отражение применяется для получения ИК спектров порошкообразных веществ, особенно, в ближней области спектра. При использовании специальных приставок для Фурье-спектрометров методика оказалась полезной для количественного анализа, в частности, лекарственных препаратов.

·        Пиролиз. Когда все попытки получить ИК спектр терпят неудачу, трудные образцы подвергают пиролизу или сухой перегонке с последующим анализом ИК спектров летучих продуктов. Во многих случаях спектры пиролизатов похожи на спектры исходных соединений. Этим способом можно идентифицировать, например, полиуретаны.

·        Существуют приставки к Фурье-спектрометрам, позволяющие регистрировать ИК спектры хроматографических фракций по мере их выхода из газового хроматографа.

·        Кюветы с алмазными окнами. Для исследования свойств твердых тел и фазовых переходов в них требуется регистрация ИК спектров при высоких, до 10000 атм давлениях. В настоящее время не являются экзотикой кюветы с прозрачными в ИК области окнами из природных алмазов типа IIa (алмазные наковальни). Оптическое отверстие такой кюветы невелико и для ее использования может понадобиться специальный микроосветитель - световой конденсор.

·        Спектроскопия внутреннего отражения. Среди приемов пробоподготовки особое место занимает спектроскопия нарушенного полного внутреннего отражения. Этот метод широко применяется для получения спектров поверхности "неудобных" объектов таких как наполненные смолы, композиционные материалы, сырая резина или пищевые продукты. Он основан на поглощении поверхностным слоем исследуемой пробы электромагнитного излучения, выходящего из призмы полного внутреннего отражения, находящейся в оптическом контакте с изучаемой поверхностью. Для регистрации спектров НПВО необходимы специальные приставки, которые размещают в кюветном отделении стандартного спектрометра. Спектры НПВО практически идентичны обычным спектрам поглощения (рис. 11).

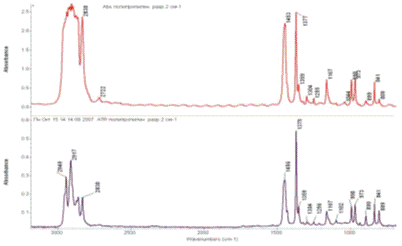

Рис.11. ИК спектры полипропиленовой плёнки - вверху спектр поглощения, внизу спектр НПВО

Газы

В простейших случаях особых проблем при подготовке газообразных проб не возникает. В случае агрессивных газов и паров для изготовления кюветы следует использовать специальные материалы. В качестве окон можно использовать листовой полиэтилен. Прокладки лучше использовать из таких инертных материалов, как витон или тефлон, поскольку другие материалы могут загрязнять образцы из-за адсорбции и десорбции.

Для уменьшения влияния уширения полос за счет соударений давление в кюветах обычно доводят до атмосферного сухим азотом. Такая процедура увеличивает чувствительность к следовым количествам составных частей, а также позволяет проводить количественные измерения.

В тех случаях, когда требуется высокая чувствительность, как, например, при исследованиях загрязнений атмосферы, очень полезны многоходовые газовые кюветы с большой длиной оптического пути. Промышленность выпускает газовые кюветы с длиной оптического пути до 120 м, а в литературе есть сообщения о специальных кюветах с общей длиной пути до 1 км, что позволило достичь чувствительности 0,1 - 1 частей на миллиард. Следовые количества вредных и ядовитых паров, содержащихся в атмосфере, можно адсорбировать на древесном угле в адсорбционных трубках, а затем элюировать растворителем для идентификации по ИК-спектру. Охлаждение угля до температуры жидкого азота повышает эффективность определения до 80 - 100% [20].

9. Аппаратура ИК-спектроскопии

Вся ИК-область условно делится на ближнюю в диапазоне волновых чисел 4000-12500 см^-1, в которой наблюдается электронные и колебательные переходы; основную и среднюю от 625 до 4000 см^-1, связанную в основном с колебаниями молекул; и дальнюю от 50 до 625 см^-1, в которой наблюдаются вращательные переходы, колебания в тяжелых молекулах, в ионных и молекулярных кристаллах, некоторые электронные переходы в твердых телах, крутильные и скелетно-деформационные колебания в сложных молекулах, например, в биополимерах. В настоящее время наибольшее развитие получила спектроскопия в средней ИК-области, в которой работает большинство серийных приборов [15].
