Далее строим скругления вдоль линий пересечений лопатки с диском

(рис. 5.42).

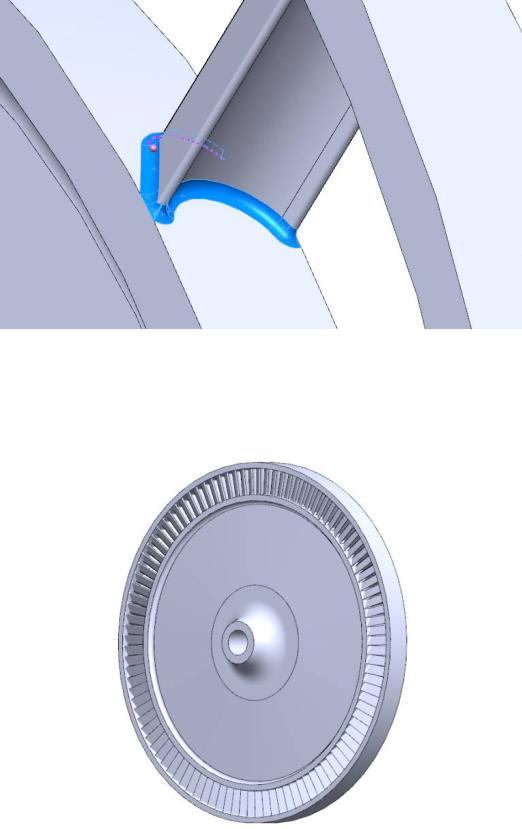

Рис. 5.42. Линии пересечения лопатки

Заключительный этап построения диска турбины включает в себя создание остальных лопаток. Инструмент «Массив» позволяет создать требуемое количество копий лопатки, построение которой описывалось выше (рис. 5.43).

Рис. 5.43. Рабочее колесо

130

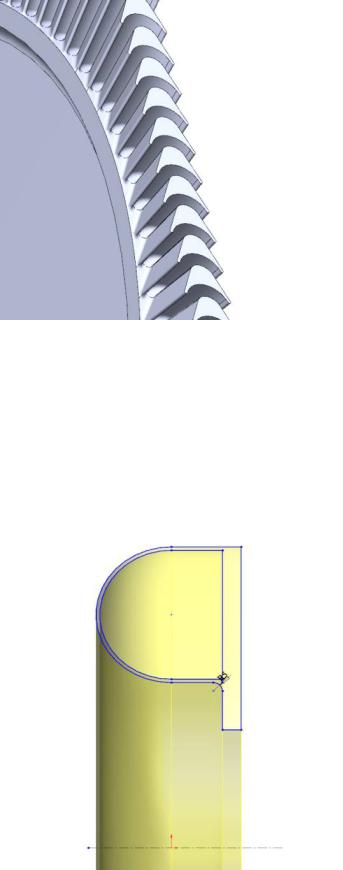

Рис. 5.44. Лопатки рабочего колеса

Построение соплового аппарата (Вариант 1).

Для построения сопловой аппарат условно разбивается на две части:

1.условный корпус подвода;

2.сопла.

Построение условного корпуса подвода.

Строится эскиз с профилем условного корпуса подвода по заданным размерам (рис. 5.45).

Рис. 5.45. Эскиз профиля корпуса подвода

131

Далее проворачиваем эскиз вокруг оси и получаем корпус (рис. 5.46).

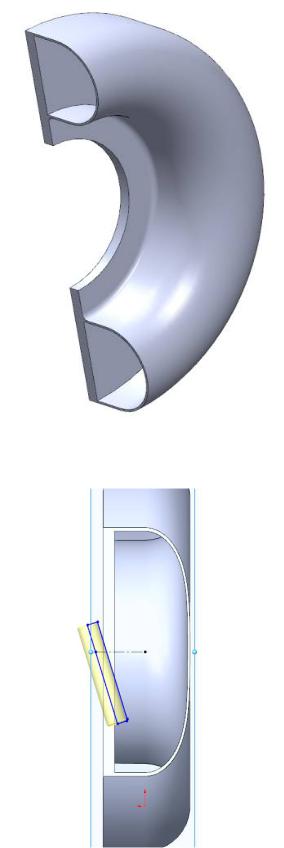

Рис. 5.46. Корпус Далее строим эскиз с внешним профилем сопел (рис. 5.47).

Рис. 5.47. Профиль сопла

132

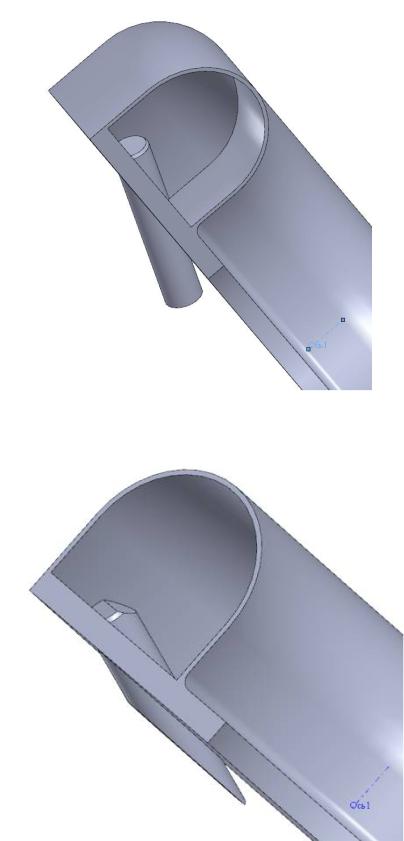

Полученный эскиз, инструментом повернутая бобышка, поворачиваем вокруг своей оси. Получаем контур соплового аппарата (рис. 5.48).

Рис. 5.48. Контур соплового аппарата

Срезаем края бобышки (рис. 5.49).

Рис. 5.49. Сопловой аппарат

133

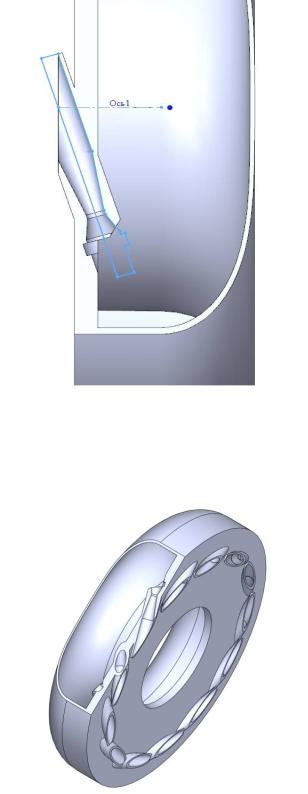

Строим эскиз с внутренним профилем сопла (рис. 5.50).

Рис. 5.50. Внутренний профиль сопла

Остальные сопла получаем с помощью инструмента «Массив», копируя построенное выше сопло (рис. 5.51).

Рис. 5.51. Сопловой аппарат с коническими соплами
