Материал: Гидрогазодинамика. учебное пособие. Муравьев А.В., Кожухов Н.Н

Построение соплового аппарата (Вариант 2).

Для построения сопловой аппарат условно разбивается на две части:

1.условный корпус;

2.сопла.

Построение условного корпуса подвода.

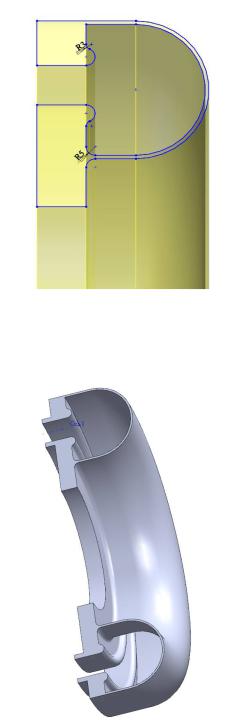

Строится эскиз с профилем условного корпуса по заданным размерам

(рис. 5.52).

Рис. 5.52. Профиль условного корпуса

Далее проворачиваем эскиз вокруг оси и получаем модель корпуса (рис.

5.53).

Рис. 5.53. Модель корпуса

135

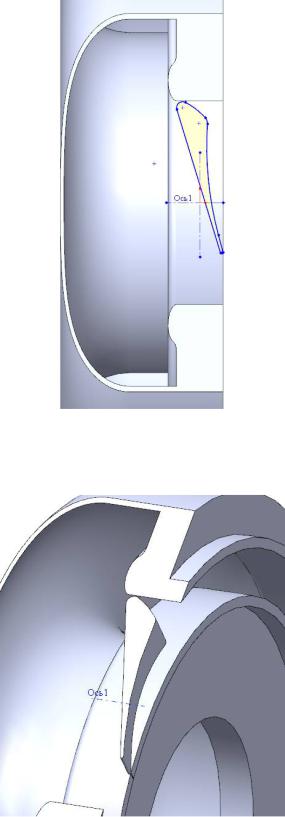

Далее строим эскиз профиля лопатки соплового аппарата (рис. 5.54).

Рис. 5.54. Профиль лопатки

Полученный эскиз вытягиваем, инструментом вытянутая бобышка. Получаем лопатку соплового аппарата (рис. 5.55).

Рис. 5.55. Лопатка соплового аппарата

136

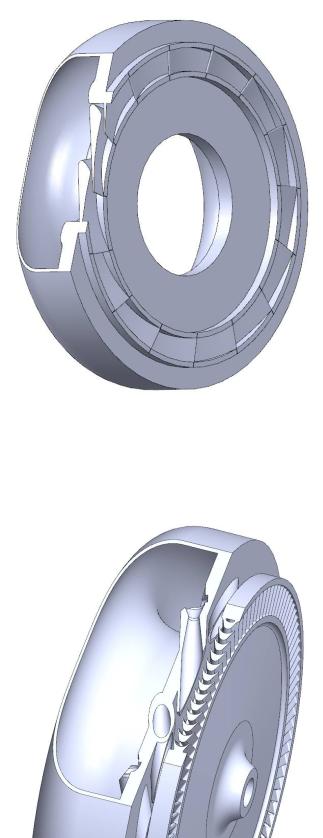

Остальные лопатки получаем с помощью инструмента «Массив», копируя построенную выше лопатку (рис. 5.56).

Рис. 5.56. Сопловой аппарат со сверхзвуковыми лопатками типа В

Сборка деталей проводилась с учетом сопряжений: концентричности и заданного расстояния между сопловым аппаратом и колесом турбины.

Сборка колеса турбины с сопловым аппаратом (вариант 1) (рис. 5.57а).

Рис. 5.57а. Сопловой аппарат с коническими соплами и рабочее колесо турбины

137

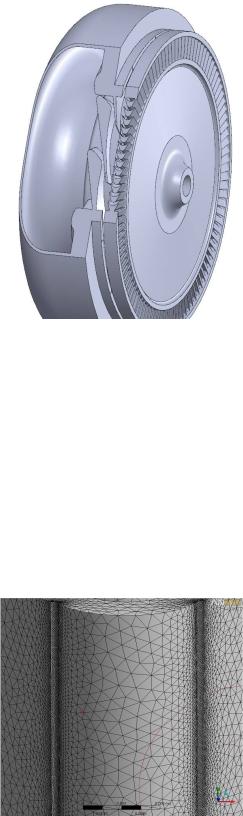

Сборка колеса турбины с сопловым аппаратом (рис. 5.57б).

Рис. 5.57б. Сопловой аппарат со сверхзвуковыми лопатками типа В и рабочее колесо турбины

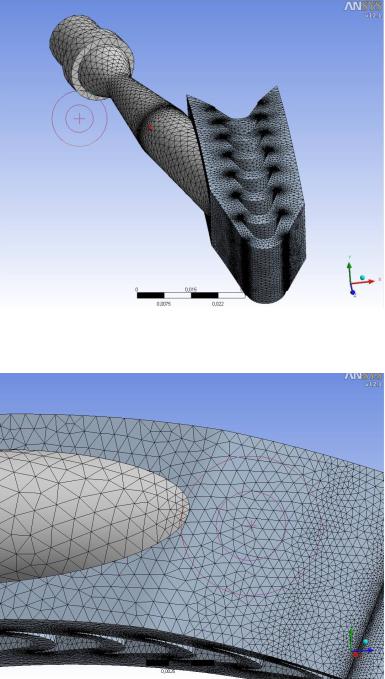

Построение регулярной сетки для данной задачи не представляется возможным, поэтому был использован автоматический генератор сеток Mesh программы ANSYS. Чем мельче ячейки сетки, тем более физическую картину можно ожидать от расчета. Однако создание мелкой сетки по всему объему расчетной области не является рациональным и может перегрузить оперативную память компьютера. Поэтому для дальнейших расчетов мы будем рассматривать только часть области течения парогаза в проточной части. Расчетные области течения с построенной сеткой представлены на рис. 5.58-5.60.

Рис. 5.58. Фрагмент сетки на поверхности расчетной области рабочего колеса турбомашины

138

Рис. 5.59. Сетка на поверхности расчетной области

Рис. 5.60. Фрагмент сетки на поверхности расчетной области рабочего колеса турбомашины

Общее число ячеек и узлов сетки на первом этапе расчета составляет:

-для сопла со свехзвуковой лопаткой типа В – 2236241 и 412773 шт. соответственно;

-для конического сопла – 2115612 и 389894 шт. соответственно. Граничные условия для данной задачи следующие:
