-на входе в расчетную область задается постоянный расход. Степень начальной турбулентности 5 %;

-на выходе из расчетной области задаем постоянное давление;

-на всех боковых поверхностях задаем условия адиабатичности;

-для ротора задаем угловую скорость вращения;

Результаты расчетов представлены на рисунках 5.61-5.66.

Сопловой аппарат с коническими соплами и рабочее колесо турбины.

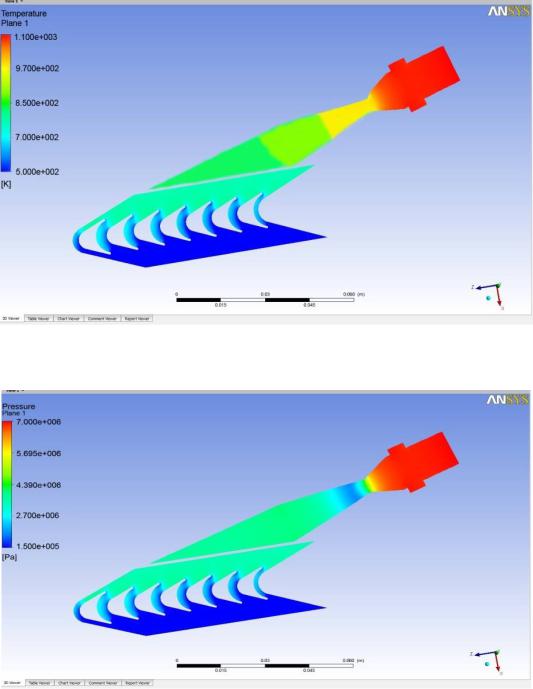

Рис. 5.61. Распределение температуры

Рис. 5.62. Распределение давления

140

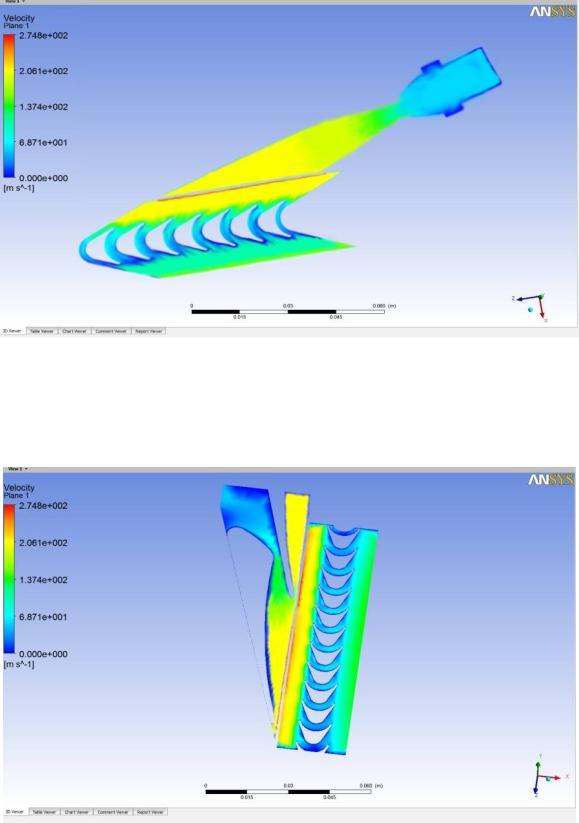

Рис. 5.63. Распределение скорости

Сопловой аппарат со сверхзвуковыми лопатками типа В и рабочее колесо турбины.

Рис. 5.64. Распределение скорости

141

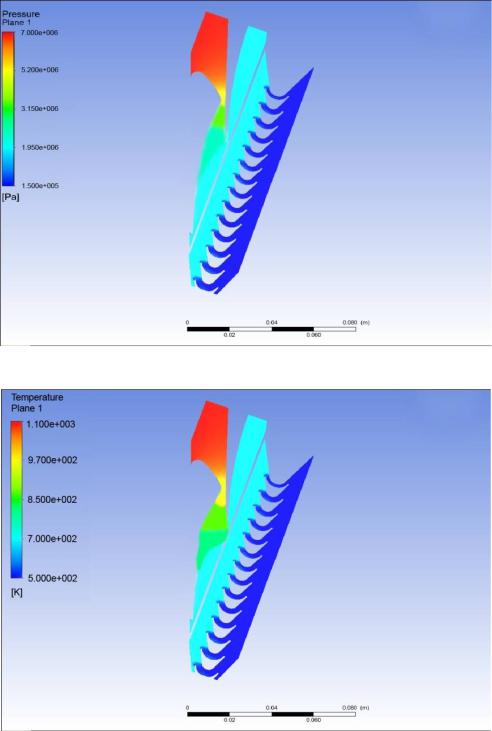

Рис. 5.65. Распределение давления

Рис. 5.66. Распределение температуры

По результатам расчетов можно сказать, что в сопловом аппарате со сверхзвуковыми лопатками происходит более равномерное распределение давления по окружности на выходе из соплового аппарата, что ведет к снижению потерь в лопаточном венце и, как следствие к росту экономичности турбины. Поэтому, несмотря на сложную геометрию и технические трудности при создании сопла, эффективнее использовать сопловой аппарат с профилированными лопатками.

142

ЗАКЛЮЧЕНИЕ

Данное учебное пособие содержит сведения об основах гидрогазодинамики. В пособии рассмотрены основные разделы, включающие в себя: гидростатику, гидродинамику и газовую динамику. Изложены основы гидрогазодинамики, включающие в себя определение терминов, основных понятий, выводы уравнений гидростатики и гидрогазодинамических физических величин. Кроме того, рассмотрены вопросы о потерях напора и гидравлических сопротивлений трубопроводов. Подробно описаны различные режимы течения жидкости и движения газов со скачками уплотнения и без них, которые позволят правильно рассчитывать различные технические системы. Основы динамики идеальной несжимаемой жидкости рассмотрены на примерах вихревого движения и обтекания тел различной формы, а также пограничного слоя. Приведенные законы течения газа в диффузорах и эжекторах позволят бакалаврам в своей будущей деятельности применять их в теплотехнологических установках.

Также в пособии приведены сведения о численных методах расчета, которые лежат в основе многих программ инженерного анализа, когда нет возможностей аналитического решения задач гидрогазодинамики. Так, на примере моделирования работы камеры испарения водородного парогенератора и турбопривода представлены используемые модели турбулентности и результаты расчета полей давления, скорости, температур и других значимых параметров, необходимых для дальнейшего конструирования и испытания водородного парогенератора.
