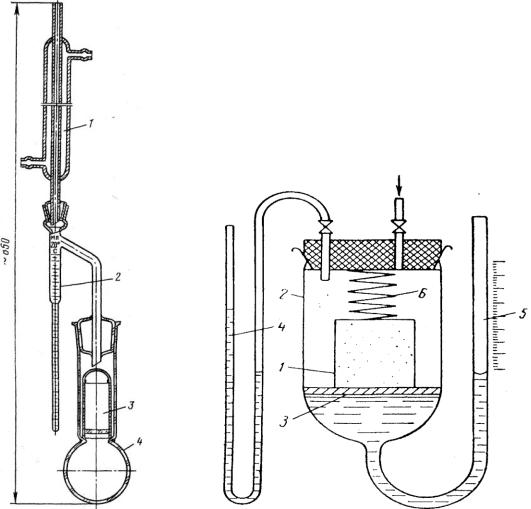

Рис.1.4. Прибор Закса для определения нефтеводонасыщенности пород 1 — холодильник; 2 — ловушка; 3 — воронка Шотта; 4 — колба с растворителем

Рис. 1.5. Прибор для изучения распределения пор по размерам методом «полупроницаемых перегородок».

1— образец; 2 — камера; 3 — мембрана (полупроницаемая перегородка); 4 — манометр; 5 — градуированная ловушка; 6 — пружина

11

СПБГУАП группа 4736

Определение остаточной водонасыщенности прямым (дистилляционно-экстракционным ) методом

Определение остаточной водонасыщенности выполняется по следующей схеме:

-образцы помещаются в воронку Шотта аппарата Закса, рис.1.4.( после определения их массы на электронных весах), в колбу на 2/3 объема заливается толуол; закипающий выше точки кипения воды (110 °С).

-регулируется подача воды через холодильник;

-включаются нагревательные приборы;

При кипении растворителя вода испаряется из образца, вместе с растворителем охлаждается в холодильнике и стекает в ловушку. Так как вода тяжелее углеводородных растворителей, она накапливается в нижней части ловушки, избыток же растворителя стекает обратно в колбу. При этом в приборе Закса чистый растворитель вначале попадает

вцилиндр с керном, растворяет нефть и стекает через пористую перегородку в колбу.

-периодически фиксируется накопление воды в ловушке аппарата Закса;

-при прекращении приращения воды в ловущке образец помещается в аппарат Сокслета, производится экстрагирование тяжелых углеводородных и органически остаков более сильным экстрагентом (спирто-бензольная смесь);

-производится определение открытой пористости по ГОСТ 26450.1-85 с вычислением пустотного пространства образца;

-рассчитывается остаточная водонасыщенность по формуле

Sв. ост. = Vв.ост. / Vп

Где Sв. ост.- водонасыщенность остаточная, доли единицы

Vп - объем пустотного пространства образца породы, см3. Vв.ост - объем воды в образце породы, см3.

- вводится поправка в значения остаточной водонасыщенности, учитывающий уменьшение объема пор за счет выделения при испарении минерализованной воды по формуле:

Где Sв. ост.- остаточная водонасыщенность с учетом сухого остатка солей, доли единицы;в - плотность дистиллированной воды, г/см3;р - плотность минерализованной воды, насыщающей образец, г/см3

- средняя плотность солей, растворимых в минерализованной воде, г/см3: С- содержание солей в 100г минерализованной воды в керне, % весовые.

Так как в большинстве случаев пласт вскрывается обычными водными глинистыми растворами, предложен ряд косвенных методов определения остаточной водонасыщенности:

-метод полупроницаемых мембран (капилляриметрический метод)

-метод центрифугирования;

12

СПБГУАП группа 4736

- метод электропроводности.

ОСТ 39-204-86 «Нефть. Метод лабораторного определения остаточной водонасыщенности коллекторов нефти и газа по зависимости насыщенности от капиллярного давления»

Определение остаточной водонасыщенности капилляриметрическим методом

Определение остаточной водонасыщенности капилляриметрическим методом (полупроницаемой мембраны) выполняется по следующей схеме:

- образец породы цилиндрической или правильной призматической формы с известными физическими свойствами, насыщенный минерализованной или пластовой водой, после определения массы устанавливается на полупроницаемую мембрану в герметической камере капилляриметра, обеспечивая надежный контакт образца и мембраны;

-в камере капилляриметра создается избыточное давление и фиксируeтся количество вытесненной (дренированной) из образца воды с помощью бюретки ( или специального бюкса), соединенной с нижней частью камеры, т.е.с пространством под полупроницаемой мембраной, либо взвешиванием образцов при групповом дренировании. При прекращении оттока воды из образца увеличивается давление в камере на определенную величину и снова записывается количество выходящей из образца воды.

Ступенчатое увеличение давление в камере продолжается до тех пор, пока не прекратиться приращение объема воды в мерной бюретке при выдержке образца в течение определенного времени или достижения давления, близкого давлению прорыва для данной полупроницаемой мембраны. Число ступеней приращения капиллярного давления определяется в зависимости от коллекторских свойств породы, в частности от величины пористости и проницаемости, но не менее 5.

-.после окончания испытания образец извлекается из камеры и определяетсяь его масса на аналитических весах для оценки количества остаточной воды при максимальном давлении вытеснения (капиллярном давлении).

-при использовании в качестве вытесняющего агента в капилляриметре углеводородной жидкости содержание остаточной воды в образце после испытания определять либо весовым способом, либо в приборе Закса или реторте.

-рассчитывается остаточная водонасыщенность по формуле

Sв. ост = (Vп - Vв.выт.) / Vп

Где Vп - объем пустотного пространства образца породы, см3.

Vв.ост - объем воды, выделившейся из образца, определенный по мерной бюретке или взвешиванием, см3.

Методом капилляриметрии наиболее часто определяется относительное содержание в пористой среде пор различного диаметра

Распределение пор по размерам.

Наиболее часто относительное содержание в пористой среде пор различного диаметра определяют капилляриметрическим методом (методом полупроницаемых перегородок). Схема прибора приведена на рис. 1.5. Образец, насыщенный моделью пластовой воды устанавливают в камере 2 на полупроницаемую перегородку 3, также насыщенную

13

СПБГУАП группа 4736

пластовой водой. Жидкость из керна вытесняется воздухом, давление которого создается внутри камеры 2. При повышении давления воздух вначале проникает в крупные поры образца и жидкость из них уходит через поры мембраны 3 в градуированную ловушку 5. Воздух из камеры 2 через мембрану 3 может прорваться только тогда, когда давление в ней превысит капиллярное давление менисков в порах мембраны. Повышая ступенями давление в камере 2 и регистрируя соответствующие объемы жидкости, вытесненные в ловушку при различных давлениях, определяют состав пор по размерам. Соотношение между радиусом и величиной давления описывается уравнением Лапласса:

,

где: σ – поверхностное натяжение, дин/см, θ – краевой угол,

r – радиус, см,

Рк – давление, дин/см2, отсюда:

.

Результаты анализа обычно изображают в виде дифференциальных кривых распределения пор по их размерам), откладывая по оси абсцисс радиусы поровых каналов в микронах, а по оси ординат F(R) = dV/dR изменения объема пор, приходящееся на

единицу изменения их радиуса. По результатам, полученным в процессе опыта по изучению распределения пор, можно построить кривые «капиллярное давление - водонасыщенность» (рис.1.6). По оси абсцисс откладывается водонасыщенность породы (в долях единицы или процентах), а по ординате - капиллярное давление Рк, соответствующее данной водонасыщенности.

Расчет радиуса капилляров образцов.

1) Соотношение между радиусом и величиной давления описывается уравнением Лапласса:

где: σ – поверхностное натяжение, дин/см, θ – краевой угол,

r – радиус, см,

Рк – давление, дин/см2, отсюда:

.

2)Для воды cos θ = 1.

3)σ = 72,5 дин/см, 1 дин/см = 10-3 н/м.

4)При опытах устанавливаются следующие ступени: 0,005; 0,01; 0,015; 0,025; 0,05; 0,1; 0,2; 0,5; 1,0 МПа

5)2ctcos0 = 2-72.5-l = 145dKH/c.v

1 дин/см = 10~3 н/м, следовательно, 145 дин/см = 0,145 н/м

2·σ·cos θ = 0,145 дин/см Например: Если Рк = 0,005 МПа

14

СПБГУАП группа 4736

Если

Рк = 0,1 МПа

Определяем изменения радиуса dR и среднего радиуса Rср по формуле: dRi = ri – ri+1;

= 0,5(ri + ri+1).

Определяем изменения объёма воды в порах dV по формуле:

dVi = Кв i – Кв i+1.

Определяем отношение dV/dR.

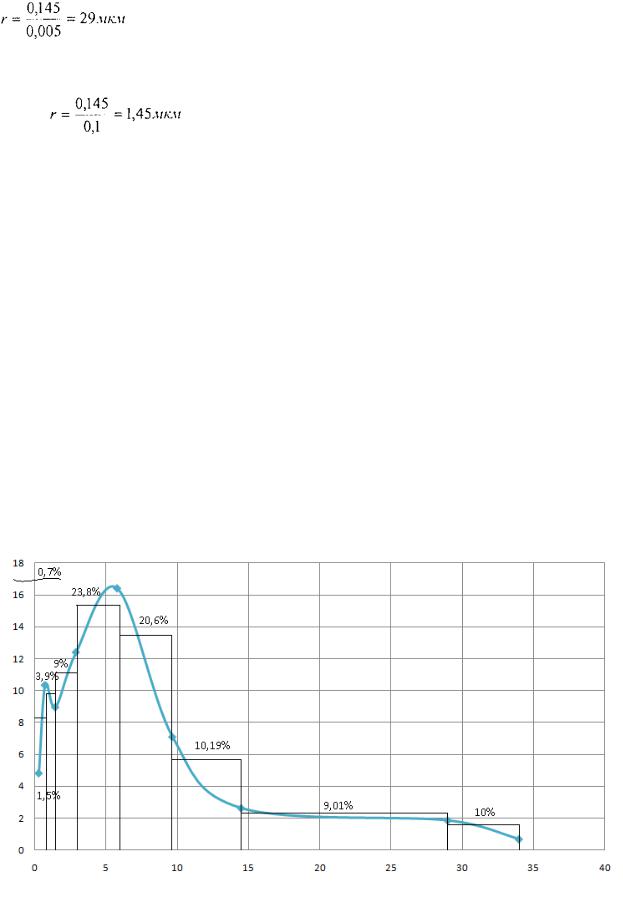

Табл.1.1.

Рис.1.6.

По данным исследования пористости и проницаемости можно классифицировать коллектор(табл.1.2.)
