Для защиты окружающей среды во всем мире принимаются меры по использованию отходов промышленности, содержащих серу. В атмосферу с отходящими газами тепловых электростанции и металлургических заводов выбрасывается диоксида серы значительно больше, чем применяется для производства серной кислоты. Например, в 1980-х голах мировое потребление серы составляло примерно 65 млн т/год, а терялось 50, с отходящими газами (в пересчете на серу) почт 100 млн т. В то же время из-за низкой концентрации SO2, в таких отходящих газах их переработка пока еще не всегда осуществима.[4]

Железный колчедан

Природный железный колчедан представляет собой сложную породу, состоящую из сульфида железа FeS2, сульфидов других металлов (меди, цинка, свинца, никеля, кобальта и др.), карбонатов металлов и пустой породы. На территории РФ существуют залежи колчедана, на Урале и Кавказе, где его добывают в рудниках в виде рядового колчедана.

Процесс подготовки рядового колчедана к производству ставит целью извлечение из него ценных цветных металлов и повышение концентрации дисульфида железа. Увеличение содержания дисульфида железа в сырье путем флотации колчедана, а также обогащение воздуха кислородом повышают движущую силу процесса обжига .

По физико-химическим показателям флотационный серный колчедан должен соответствовать нормам, указанным в табл.6.

Таблица 6

Сера

Сера находится в природе в форме сульфидов металлов и сульфатов металлов, входит в состав каменного угля, нефти, природного и попутного газов. Около 50% добываемой серы используется для производства серной кислоты.

Элементарная сера может быть получена из серных руд или из газов, содержащих сероводород или оксид серы SO2. В соответствии с этим различают серу самородную и серу газовую (комовую).

Термический метод получения серы из самородных руд заключатся в ее выплавлении с помощью водяного пара и очистке сырой серы перегонкой. Получение газовой серы из сероводорода, извлекаемого при очистке горючих и технологических газов, основано на процессе неполного окисления его над твердым катализатором:

H2S + O2 = 2H2O + S2 (32)

Значительные количества серы могут быть получены из продуктов медеплавильного производства, содержащих различные соединения серы. При этом в процессе плавки протекают реакции, приводящие к образованию элементарной серы:

2FeS2 = 2FeS + S2 (33)+ С = S + СО2 (34)

По физико-химическим показателям техническая сера должна соответствовать нормам, указанным в таблице 7

Таблица 7

3.2    Технологическая схема производства серной кислоты и ее описание

Наибольшее количество установок по производству серной кислоты использует в качестве сырья серу. Сера нижется побочным продуктом переработки природного газа и некоторых других промышленных газов (генераторного, газон нефтепереработки). Такие газы всегда содержат какое-то количество сернистых соединений. Сжигание неочищенного от серы природного газа приведет к загрязнению окружающей среды оксидами серы. Поэтому сернистые соединения обычно сначала удаляют и виде сероводорода, который затем частично сжигают до SO2, после чего смесь сероводорода и диоксида серы взаимодействует на слое боксита при 270-300 ºС, превращаясь в результате этого взаимодействия в S и Н2O. Полученная таким образом сера называется «газовой». Кроме «газовой», в качестве сырья может использоваться самородная сера.

Сера как сырье для производства серной кислоты имеет ряд преимуществ. Во-первых, она в отличие от серного колчедана, почти не содержит примесей, которые могли бы представлять собой каталитические яды на стадии контактного окисления диоксида серы, например, соединений мышьяка. Во-вторых, при ее сжигании не образуется твердых и иных отходов, которые требовали бы складирования или поиска методов их дальнейшей переработки (при обжиге колчедана на 1 т исходного колчедана образуется практически столько же твердого отхода - огарка). В-третьих, серу значительно дешевле транспортировать, чем колчедан, так как это концентрированное сырье.

Рассмотрим "короткую» схему получения серной кислоты из серы методом ДКДА (рис. 2).

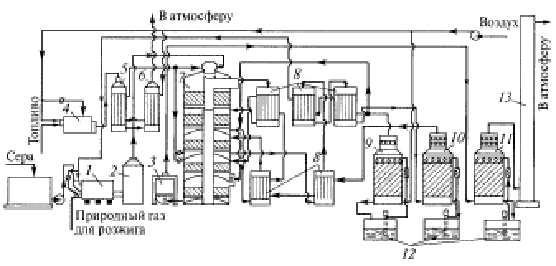

Рис. 2. Схема производства серной кислоты из серы по методу двойного контактирования и двойной абсорбции:

- печь для сжигания серы; 2 - котел-утилизатор; 3 -экономайзер 4 - пусковая топка: 5. 6 - теплообменники пусковой топки. 7 - контактный аппарат: 8 - теплообменники 9 - сушильная башня. 10, 11 - первый и второй моногидратные абсорберы. 12 - сборники кислоты: 13 - выхлопная труба.

Расплавленную серу пропускают через сетчатые фильтры для очистки от возможных механических примесей (сера плавится при температуре. немногим выше 100 ºС, поэтому такой способ ее очистки наиболее простой) и направляют в печь 1, в которую в качестве окислителя подают воздух, предварительно осушенный продукционной серной кислотой в сушильной башне 9. Выходящий из печи обжиговый газ охлаждают в котле-утилизаторе 2 с 1100-1200 ºС до 440-450 ºС и направляют с этой температурой, равной температуре зажигания промышленных катализаторов на основе пентоксида ванадия, на первый слой полочно-контактного аппарата 7.

Температурный режим, необходимый для приближения рабочей линии процесса к линии оптимальных температур, регулируется пропусканием потоков частично вступившего в реакцию обжигового газа через теплообменники 8, где происходит его охлаждение нагреваемыми потоками газа после абсорбции (или осушенного воздуха). После третьей ступени контактирования обжиговый газ охлаждают в теплообменниках 8 и направляют в промежуточный моногидратный абсорбер 10, орошаемый циркулирующей через сборник кислоты 12 серной кислотой с концентрацией, близкой к 98,3%. После извлечения в абсорбере 10 триоксида серы и достигнутого вследствие этого отклонения от почти достигнутого равновесия газ вновь нагревают до температуры зажигания в теплообменниках 8 и направляют на четвертую ступень контактирования.

В данной схеме для охлаждения газа после четвертой ступени и дополнительного смешения равновесия к нему добавляют часть осушенного воздуха. Прореагировавшие в контактом аппарате газы пропускают для охлаждения через экономайзер 3 и направляют в заключительный 11 моногидратный абсорбер 11, из которого не содержащие оксидов серы газы выбрасывают через выхлопную трубу 13 в атмосферу.

Для пуска установки (вывода ее на заданный технологический, в частности температурный, режим) предусмотрены пусковая топка 4 и теплообменники пусковой топки 5 и 6. Эти аппараты отключаются после вывода установки в рабочий режим[9].

.3      Отходы в технологии серной кислоты и способы их утилизации

При производстве серной кислоты в атмосферный воздух вследствие негерметичности оборудования и неполноты превращения диоксида серы в серный ангидрид выбрасываются значительные количества оксидов серы. Например, при одинарном контактировании степень превращения SO2 в SO3 достигает 98 % и содержание диоксида серы в отходящих газах превышает допустимые нормы выброса в атмосферу в 5 и более раз. Поэтому для таких систем предусматриваются специальные установки очистки отходящих газов. Получение серной кислоты методом двойного контактирования обеспечивает конверсию до 99,8 %, при этом выбросы SO2 в атмосферу снижаются в 2 - 3 раза по сравнению с одностадийным контактированием и никакой дополнительной очистки газа не требуется. Производительность системы увеличивается на 20-25 %, повышается коэффициент использования сырья.

Неорганизованные выбросы азрозолей серной кислоты от олеумных установок составляют от 0,5 до 5 кг/т готовой продукции.

Для очистки отходящих газов сернокислотного производства наиболее широко используются аммиачные способы: аммиачно-сульфатный с получением товарного сульфата аммония или его растворов и аммиачно-циклический с получением 100 %-ного диоксида серы и товарного бисульфита аммония. Указанные способы очистки газов позволяют утилизировать диоксид серы и одновременно получить ценные продукты. Таким образом, производство серной кислоты постепенно становится безотходным. В настоящее время загрязнения воздуха обычно улавливают с помощью одного из следующих методов:

·        Модификация технологического процесса с целью предотвращения или минимизации образования загрязняющего продукта.

·        Установка новых более эффективных аппаратов.

·        Электрофильтры, циклоны, промывные башни и т.д.

·        Использование химических или физических процессов, например адсорбции, абсорбции, дожигания, двойного контактирования, каталитического обезвреживания и т.д.

·        Конструктивные решения, например двойные, а не одинарные затворы, закрытые вентильные системы, улавливающие выбросы.

·        Конструкция установки должна обеспечивать надежную и безопасную работу аппаратов, возможность осмотра и очистки, промывки, продувки и ремонта, а также проведения необходимых испытаний .

·        Трубопроводы, баллоны, цистерны окрашивают в цвета, соответствующие их содержимому, и снабжают надписью с наименованием хранимого или транспортируемого вещества. Для наблюдения за режимом процесса производства серной кислоты устанавливаются средства автоматического контроля.

При получении диоксида серы из серного колчедана образуется пиритный огарок. Пиритные огарки состоят главным образом из железа (40-63 %) с небольшими примесями серы (1-2 %), меди (0,33-0,47 %), цинка (0,42-1,35 %), свинца (0,32-0,58 %), драгоценных (10-20 г/т) и других металлов.

Выходящий из обжиговой печи газ загрязнён огарковой пылью и другими примесями. Концентрация пыли в диоксиде серы в зависимости от конструкции печей, качества и степени помола сырья составляет от 1 до 200 г/м3. Объём обжиговых газов составляет сотни тысяч кубометров в сутки. Перед переработкой эти газы очищают в циклонах и сухих (агарковых) электрофильтрах до остаточного содержания пыли около 0,1 г/м3. Печные газы подвергают дополнительной очистке путём последовательной промывки охлаждённой 60-75 %-й (в полых башнях) и 25-40 %-й (в насадочных башнях) серной кислотой с улавливанием образующегося тумана в мокрых электрофильтрах. Процесс дополнительной очистки печных газов от пыли сопровождается образованием шламов, накапливающихся в аппаратуре промывного отделения и мокрых электрофильтрах.

Таким образом, твердыми отходами производства серной кислоты из серного колчедана являются пиритные огарки, пыль циклонов и сухих электрофильтров, шламы промывных башен, собирающиеся в отстойниках, сборниках и холодильниках кислоты, и шламы мокрых электрофильтров.

При обжиге серного колчедана отходы пиритных огарков составляют ~70 % от массы колчедана. На 1 т производимой кислоты выход огарка в лучшем случае составляет 0,55 т. Так как сырьем для получения серной кислоты наряду с серным колчеданом, добываемым специально для этой цели, являются отходы, образующиеся при обогащении сульфидных руд флотационным методом и отходы, образующиеся при обогащении каменных углей, то различают три вида пиритных огарков (огарки из колчеданов, огарки из флотационных хвостов обогащения сульфидных руд, углистые огарки), значительно отличающихся друг от друга как по химическому составу так и по физическим характеристикам. Огарки первых двух типов отличаются значительным содержанием меди, цинка, серебра, золота и других металлов.

Утилизация пиритных огарков возможна по нескольким направлениям: для извлечения цветных металлов и производства чугуна и стали, в цементной и стекольной промышленности, в сельском хозяйстве и др.[10]
