Техническое задание

Необходимо разработать схему фильтра верхних на ОУ со следующими параметрами:

. Частота среза фильтра верхних частот 250 Гц.

. Используемый фильтр - второго порядка.

. Коэффициент передачи в полосе пропускания равен 0.98дБ.

. Коэффициент передачи в полосе заграждения равен нулю.

. Фильтр имеет характеристику Бесселя, из этого следует, что разрабатываемый фильтр имеет хорошую фазо-частотную характеристику и вполне резкий спад.

Введение

Фильтрация - преобразование сигналов с целью изменения соотношения между их различными частотными составляющими. Фильтры обеспечивают выделение полезной информации из смеси информационного сигнала с помехой с требуемыми показателями. Основная задача выбора типа фильтра и его расчета заключается в получении таких параметров, которые обеспечивают максимальную вероятность обнаружения информационного сигнала на фоне помех. Частотно-избирательная цепь, выполняющая обработку смеси сигнала и шума некоторым наилучшим образом, называется оптимальным фильтром. Критерием оптимальности принято считать обеспечение максимума отношения сигнал-шум. Это требование приводит к выбору такой формы частотного коэффициента передачи фильтра, которая обеспечивает максимум отношения сигнал-шум на его выходе. В задачах линейной фильтрации предполагается, что наблюдаемый реальный процесс представляет собой аддитивную смесь сигнала и помехи.

В большинстве случаев электрический фильтр представляет собой частотно-избирательное устройство. Следовательно, он пропускает сигналы определенных частот и задерживает или ослабляет сигналы других частот. Наиболее общими типами частотно-избирательных фильтров являются фильтры нижних частот (пропускают низкие частоты и задерживают высокие частоты), фильтры верхних частот (пропускают высокие частоты и задерживают низкие частоты), полосовые фильтры (пропускают полосу частот и задерживают те частоты, которые расположены выше и ниже этой полосы) и режекторные фильтры (задерживают полосу частот и пропускают частоты, расположенные выше и ниже этой полосы).

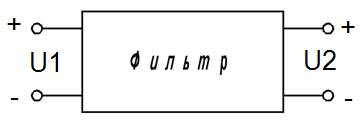

Рисунок 1 - Общее изображение электрического фильтра

Диапазоны или полосы частот, в которых сигналы проходят, называются полосами пропускания и в них значение амплитудно-частотной характеристики относительно велико, а в идеальном случае постоянно. Диапазоны частот, в которых сигналы подавляются, образуют полосы задерживания и в них значение амплитудно-частотной характеристики относительно мало, а в идеальном случае равно нулю. В качестве примера на рисунке 2 штриховой линией показана амплитудно-частотная характеристика идеального фильтра нижних частот с единственной полосой пропускания 0<w<wc и полосой задерживания w>wc . Частота wc между двумя этими полосами определяется как частота среза. На практике невозможно реализовать эту идеальную характеристику. Следовательно, основная проблема при конструировании фильтра заключается в приближении реализованной в лаборатории реальной характеристики с заданной степенью точности к идеальной. Вариант такой реальной характеристики показан сплошной линией на рис. 2.

Рисунок 2 - Идеальная и реальная АЧХ фильтра нижних частот

В практическом случае полосы пропускания и задерживания четко не разграничены и должны быть формально определены. Исходя из нашего определения, в качестве полосы пропускания выбирается диапазон частот, где значение амплитудно-частотной характеристики превышает некоторое заранее выбранное число, обозначенное A1 на рис. 2, а полосу задерживания образует диапазон частот, в котором амплитудно-частотная характеристика меньше определенного значения, например, A2 . Интервал частот, в котором амплитудно-частотная характеристика постоянно спадает, переходя от полосы пропускания к полосе задерживания, называется переходной областью. Приведенный на рис. 2 пример имеет полосу пропускания 0<w<wc, полосу задерживания w>w1 и переходную область wc<w<w1.

В основном пропускание в полосе пропускания никогда не превышает 3 дБ. Таким образом, из приведенного примера следует, что значение АЧХ в полосе пропускания составляет по крайней мере 1/20,5=0,707 или 70,7% ее максимального значения. В этом случае можно также сказать, что в полосе пропускания амплитудно-частотная характеристика на 3 дБ ниже или меньше максимального значения.

Для частотно-избирательных фильтров наиболее важной является амплитудно-частотная характеристика, поскольку ее значение на некоторой частоте определяет прохождение сигнала этой частоты или его подавление.

1. Анализ ТЗ, формулировка цели и задач данной КР

В курсовой работе предложено изучить, рассчитать, построить и проанализировать работу фильтра верхних частот на ОУ, используемый в электрокардиографах, со следующими характеристиками:

Частота среза фильтра верхних частот 250 Гц.

Используемый фильтр второго порядка.

Фильтр имеет характеристику Бесселя.

Основной целью является расчет параметров фильтра и проектирование его АЧХ для получения среза частот в заданном диапазоне.

Поставлена задача выбора необходимой схемы из множества вариантов, я её обоснование и подбор рассчитанных элементов. Проводится проектирование активного фильтра. Изучение вопроса начнем с определения активного фильтра и рассмотрения его достоинств и недостатков.

.1 Активные фильтры

Как только получена подходящая передаточная функция, разрабатывают схему фильтра, реализующую данную передаточную функцию. При этом разработка выливается в проектирование активных и пассивных фильтров.

Пассивные фильтры представляют собой устройства, которые создаются на основе резисторов, конденсаторов и катушек индуктивности, а именно из пассивных схемных элементов. Эти фильтры пригодны для работы в определенных диапазонах частот, но не подходят для низких частот, например, ниже 0,5 мГц. Это происходит вследствие того, что на низких частотах параметры требуемых катушек индуктивности становятся неудовлетворительными из-за их больших размеров и значительного отклонения рабочих характеристик от идеальных и, кроме того, в отличие от резисторов и конденсаторов, катушки индуктивности плохо приспособлены для интегрального исполнения.

Таким образом, для применения фильтров в диапазоне низких частот из схем желательно исключить катушки индуктивности. Это достигается разработкой активных фильтров на основе резисторов, конденсаторов и одного или нескольких активных приборов, таких как транзисторы, зависимые источники и т.д.

Активные фильтры построены из сопротивлений, конденсаторов и усилителей (обычно операционных) и предназначены для того, чтобы из всех подаваемых на их вход сигналов пропускать на выход сигналы лишь некоторых заранее заданных частот. Эти обладающие частотной избирательностью схемы используются для усиления или ослабления определенных частот в звуковой аппаратуре, в генераторах электромузыкальных инструментов, в сейсмических приборах, в линиях связи, а также в исследовательской практике для изучения частотного состава самых разнообразных сигналов, таких, например, как биотоки мозга или механические вибрации. Активные фильтры находят применение почти в любой области электроники и потому заслуживают нашего внимания.

Одним из наиболее часто применяемых активных приборов, который в основном и будет использоваться, является интегральная схема (ИС) операционного усилителя или ОУ условное изображение которого приведено на рисунке 3.

Рисунок 3 - Операционный усилитель

Операционный усилитель представляет собой многовходовый прибор, но для простоты показаны только три его вывода: инвертирующий входной (1), неинвертирующий входной (2) и выходной (3). В идеальном случае ОУ обладает бесконечным входным и нулевым выходным сопротивлениями и бесконечным коэффициентом усиления. Вследствие этого можно, при исследованиях рассматривать только напряжение между входными выводами, а также считать, что ток во входных выводах равен нулю. Реальные ОУ по своим характеристикам приближаются к идеальным наиболее близко только для ограниченного диапазона частот, который зависит от типа ОУ.

Непоказанные на рисуке 3 выводы - это обычно выводы подключения источника питания; выводы подключения цепей коррекции, требуемой для ОУ, например типа 709; и выводы балансировки нуля, необходимые для ОУ, типа 741. Эти дополнительные выводы используются в соответствии с рекомендациями, предоставляемыми фирмой-изготовителем. В основном ОУ с внешними цепями коррекции имеют лучшие результаты на более высоких частотах по сравнению с ОУ с внутренней коррекцией, которые не имеют выводов для подключения цепей коррекции.

При реализации активного фильтра разработчик должен применять те же типы ОУ, которые отвечают предъявленным требованиям по коэффициентам усиления и частотным диапазонам. Например, коэффициент усиления ОУ с разомкнутой обратной связью должен по крайней мере в 50 раз превышать коэффициент усиления фильтра.

В некритических конструкциях фильтров наиболее часто используются дешевые угольные композиционные резисторы. Для фильтров четвертого и более низкого порядка достаточно применять угольные композиционные резисторы с 5%-ными допусками, в частности, если предполагается использовать фильтр при комнатной температуре. Для фильтров с высокими рабочими характеристиками необходимо применять высококачественные типы резисторов. Чем выше порядок, тем меньше должны быть допуски. Фильтры с порядком выше четвертого необходимо реализовывать на резисторах с 2%-ным или меньшими допусками.

Что касается конденсаторов, то наиболее подходящим типом является майларовый конденсатор, который можно успешно применять в большинстве конструкций фильтров. Конденсаторы на основе полистирола и тефлона лучше, но применяются в высококачественных фильтрах. Обычные экономичные дисковые керамические конденсаторы должны использоваться исключительно в наименее критических условиях.

.2 Преимущества активных фильтров

Пассивные фильтры построены из катушек индуктивности, конденсаторов и сопротивлений. Большинство пассивных фильтров для работы в тех диапазонах частот, где они находят применение, нуждаются в больших по размеру, тяжелых и дорогих катушках индуктивности и ослабляют частоты в полосе пропускания, а не только в полосе подавления, хотя частоты в этой последней ослабляются сильнее. Используемые в пассивных фильтрах катушки индуктивности обладают активным сопротивлением, межвитковой ёмкостью и потерями в сердечнике, что делает их свойства далекими от идеальных.

По сравнению с пассивными активные фильтры имеют следующие преимущества:

) в них используются только сопротивления и конденсаторы, т.е. компоненты, свойства которых ближе к идеальным, чем свойства катушек индуктивности;

) относительно дешевы;

) они могут обеспечивать усиление в полосе пропускания и редко вносят существенные потери;

) использование в активных фильтрах операционных усилителей обеспечивает развязку входа от выхода (поэтому активные фильтры легко делать многокаскадными и тем самым улучшать их показатели);

) активные фильтры относительно легко настраивать;

) фильтры для очень низких частот могут быть построены из компонентов, имеющих умеренные значения параметров;

) активные фильтры невелики по размерам и массе.

1.3 Недостатки активных фильтров

Они нуждаются в источнике питания, а их рабочий диапазон частот ограничен сверху максимальной рабочей частотой операционного усилителя. Это приводит к тому, что большинство активных фильтров может работать лишь на частотах, не превышающих нескольких мегагерц, хотя отдельные типы операционных усилителей могут обеспечить работу фильтров и на более высоких частотах. По мере улучшения изготовителями операционных усилителей их частотных характеристик будет увеличиваться и верхний частотный предел активных фильтров.

Из вышесказанного можно сделать вывод, что активные фильтры имеют достаточно весомые преимущества при незначительных недостатках. Опираясь на технические условия фильтра можно понять, что реализация его будет более качественной с использованием операционного усилителя.

2. Анализ технической литературы и других источников по разрабатываемой теме

Задание курсовой работы звучит следующим образом: изучить, рассчитать, построить и проанализировать работу фильтра верхних частот на ОУ, используемый в электрокардиографах, соответственно потребуется техническая литература в области схемотехники, и медицинской техники. Изучив предлагаемый перечень литературы, останавливаемся на выборе следующей литературы:

Павлов В.Н., Ногин В.Н. «Схемотехника аналоговых электронных устройств»: учебник для вузов. М.: Горячая Линия-Телеком, 1999.

Кореневский Н.А., Попечителев Е.П. «Элементы и узлы медицинской техники»: учебник для вузов. Старый оскол: ТНТ, 2012.

Так же существует ещё одно неплохое издание, способное помочь в понимании схемотехники и приобретении навыков моделирования:

Хоровиц и Хилл «Искусство Схемотехники».

Так как моделирование будет проводиться в программе Multisim, то потребуется учебник:

Самоучитель по Electronics Workbench Multisim. Хернитер Марк Е. 2006 г.

3. Основные параметры и характеристики рассматриваемого устройства

Фильтр верхних частот представляет собой устройство, пропускающее сигналы высоких частот и подавляющее сигналы низких частот. На рис. 4 изображены идеальная и реальная амплитудно-частотные характеристики и для практического случая обозначены полоса пропускания w>wc, полоса задерживания 0≤w≤w1, переходная область w1<w<wc и частота среза wc (рад/с) или fc=wc/2π (Гц).</w<w.
