Выбор трансформаторов тока.

Класс точности трансформаторов тока - 0,5.

Для всех ТП выбираем трансформатор тока типа ТК-20, у которого: Uн=660В, Iн=5…1000А, класс точности 0,5.

Для ТП5 Iн =200/5 А;

Для ТП6 Iн =150/5 А;

Для ТП7 Iн =150/5 А;

Для ТП8 Iн =150/5 А;

Автоматические выключатели.

Автоматические выключатели - предназначены для защиты электрических установок до 1кВ от КЗ и перегрузок. С учетом рекомендаций /5/ выбор автоматов производится по следующим условиям:

Uн.а > Uc

1Iн.а > Iл max;

2Iн.т.р > 1,1 (Iл.mах+0,4 Iпуск);

3Iн.эм > 1,2(Iл.mах+∑ Iпуск);

-Iпред.о > I(3)кз;

Где Iл.mах -максимальный рабочий ток защищаемой линии, Ан.а -номинальное напряжение автоматического выключателя, В-номинальное напряжение сети, Вн.а -номинальный ток автомата, Ан.т.р -ток срабатывания теплового расцепителя автомата, Апуск -пусковой ток наибольшего электродвигателя, Ан.эм -ток срабатывания электромагнитного расцепителя автомата, Апред.о -предельный отключаемый ток автомата, А

Проверка автоматических выключателей осуществляется при помощи коэффициента чувствительности.

Максимальный ток линии рассчитывается по формуле:

где: Sртп - расчетная мощность линии ТП, кВА;Н - номинальное напряжение линии (0,38кВ).

Для линии Л1 трансформатора ТП5 рабочий ток, при  равен:

Определим ток уставки расцепителя перегрузки по условию:

где: Iр - рабочий ток;

Выбираем автоматический выключатель серии ВА 51-32-22, с IR=80 A, IСП=13 кА, IНА= 160 A,

Кратность тока равна. По рисунку 9.21 /10/ определим время срабатывания t=0,02 с, что не превышает допустимую ПУЭ норму.

Для линии Л2 трансформатора ТП5 рабочий ток, при  равен:

Определим ток уставки расцепителя перегрузки по условию:

где: Iр - рабочий ток;

Выбираем автоматический выключатель серии ВА 51-32-22, с IR=100 A, IСП=12,5 кА, IНА= 160 A,

Кратность тока равна. По рисунку 9.21 /10/ определим время срабатывания t=0,02 с, что не превышает допустимую ПУЭ норму.

Для линии Л3 трансформатора ТП5 рабочий ток, при  равен:

Определим ток уставки расцепителя перегрузки по

условию:

где: Iр - рабочий ток;

Выбираем автоматический выключатель серии ВА 21-29-3, с IR=63 A, IСП=6 кА, IНА= 63 A,

Кратность тока равна. По рисунку 9.21 /10/ определим время срабатывания t=0,01 с, что не превышает допустимую ПУЭ норму.

Для линии Л1 трансформатора ТП6 рабочий ток, при  равен:

Определим ток уставки расцепителя перегрузки по условию:

где: Iр - рабочий ток;

Выбираем автоматический выключатель серии ВА 21-29-3, с IR=63, A, IСП=6 кА, IНА= 63 A,

Кратность тока равна. По рисунку 9.21 /10/ определим время срабатывания t=0,01 с, что не превышает допустимую ПУЭ норму.

Для линии Л2 трансформатора ТП6 рабочий ток, при  равен:

Определим ток уставки расцепителя перегрузки по условию:

где: Iр - рабочий ток;

Выбираем автоматический выключатель серии ВА 21-29-3, с IR=63A, IСП=6 кА, IНА= 63 A,

Кратность тока равна. По рисунку 9.21 /10/ определим время срабатывания t=0,01 с, что не превышает допустимую ПУЭ норму.

Для линии Л3 трансформатора ТП6 рабочий ток, при  равен:

Определим ток уставки расцепителя перегрузки по условию:

где: Iр - рабочий ток;

Выбираем автоматический выключатель серии ВА 51-32-22, с IR=100 A, IСП=12,5 кА, IНА= 160 A,

Кратность тока равна. По рисунку 9.21 /10/ определим время срабатывания t=0,02 с, что не превышает допустимую ПУЭ норму.

Для линии Л1 трансформатора ТП7 рабочий ток, при  равен:

Определим ток уставки расцепителя перегрузки по условию:

где: Iр - рабочий ток;

Выбираем автоматический выключатель серии ВА 51-32-22, с IR=100 A, IСП=12,5 кА, IНА= 160 A,

Кратность тока равна. По рисунку 9.21 /10/ определим время срабатывания t=0,01 с, что не превышает допустимую ПУЭ норму.

Для линии Л2 трансформатора ТП7 рабочий ток, при  равен:

Определим ток уставки расцепителя перегрузки по условию:

где: Iр - рабочий ток;

Выбираем автоматический выключатель серии ВА 21-29-3, с IR=25 A, IСП=6 кА, IНА= 63 A,

Кратность тока равна. По рисунку 9.21 /10/ определим время срабатывания t=0,01 с, что не превышает допустимую ПУЭ норму.

Для линии Л3 трансформатора ТП7 рабочий ток, при  равен:

Определим ток уставки расцепителя перегрузки по условию:

где: Iр - рабочий ток;

Выбираем автоматический выключатель серии ВА 21-29-3, с IR=31,5 A, IСП=6 кА, IНА= 63 A,

Кратность тока равна. По рисунку 9.21 /10/ определим время срабатывания t=0,01 с, что не превышает допустимую ПУЭ норму.

Для линии Л1 трансформатора ТП8 рабочий ток, при  равен:

Определим ток уставки расцепителя перегрузки по условию:

где: Iр - рабочий ток;

Выбираем автоматический выключатель серии ВА 51-35-34, с IR=160 A, IСП=12,5 кА, IНА= 160 A,

Кратность тока равна. По рисунку 9.21 /10/ определим время срабатывания t=0,02 с, что не превышает допустимую ПУЭ норму.

.3 Проверка аппаратуры на селективность

Необходимо согласовать время отключения автоматического выключателя отходящей линии с предохранителем на стороне 10кВ.

Принимаем ток однофазного КЗ , в точке К3.10

По рис. п.9.44 /10/ время отключения автоматического выключателя ВА 51-35-34, с IR=160 A, IСП=12,5 кА, IНА= 160 A,  составляет t=0,02 сек.

По рис. п.4.19 /10/ время отключения предохранителя ПК1-10У3, с параметрами Uпр=10кВ, Iв= 7,5 А, составляет t=0,2 сек.

Следовательно, условие селективности выполняется.

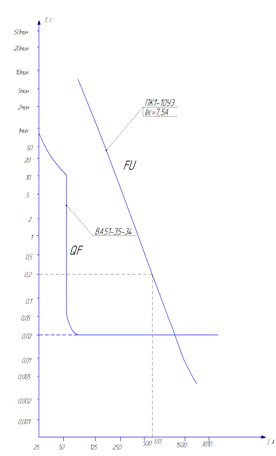

Рисунок 12.1 - Карта селективности выбранных устройств защиты ТП8 Л1

Вывод

При проектировании сельскохозяйственного электроснабжения населенного пункта, были определены мощности на вводах потребителей, выбраны два трансформаторных пункта, а также выбраны места их установки.

Определены сечения проводов в линиях 0,38 кВ и 10 кВ, произведена трассировка сетей 0,38 кВ. После необходимых проверок и расчетов, был произведён расчет аппаратуры управления и защиты. А также были оценены потери напряжения у потребителя и падение напряжения в сети при запуске мощного электродвигателя.

Литература

1. Юндин М.А., Королев А.М. "Курсовое и дипломное проектирование по электроснабжению сельского хозяйства".

2. Руководящие материалы по проектированию электроснабжения сельского хозяйства. - М.: Сельэнергопроект, 1981, №11. - 109 с.

3. Руководящие материалы по проектированию электроснабжения сельского хозяйства. - М.: Сельэнергопроект, 1972, №10. - 40 с.

4. Блок В.М. Пособие к курсовому и дипломному проектированию. - 2-е изд., перераб. и доп. - М.: Высшая школа, 1990. - 383 с.

5. Будзко И.А., Зуль Н.М. Электроснабжение сельского хозяйства. - М: Агропромиздат, 1990. - 496 с.

6. Кравчик А.З. Асинхронные электродвигатели серии 4А. Справочник. - М: Энергоатомиздат, 1982. - 504 с.

7. Будзко И.А., Лещинская Т.Б. Электроснабжение сельского хозяйства. - М: Колос, 2000. - 536 .

8. Справочник по электроснабжению и электрооборудованию: в 2 т./под общей ред. А.А. Фёдорова. Т. 2. Электрооборудование. - М.: Энергоатомиздат, 1987. - 592 с.; ил.

9. Каганов И.Л. Курсовое и дипломное проектирование. - 3-е изд., перераб. и доп. - М.: Агропромиздат, 1990. - 351 с.

10.Юндин М.А. Токовые защиты электрооборудования / Учебное пособие. - Зерноград: РИО ФГОУ ВПО АЧГАА, 2004. - 212 с.
