Материал: Электроснабжение населенного пункта

Электроснабжение населенного пункта

Министерство сельского хозяйства Российской Федерации

Департамент научно-технической политики и образования

Федеральное государственное образовательное учреждение

Высшего профессионального образования

Азово-Черноморский инженерный институт

ФГБОУ ВПО "Донской государственный аграрный университет"

Факультет: Энергетический

Кафедра: ТОЭ и ЭСХ

Дисциплина: Электроснабжение

Курсовая работа

Электроснабжение населенного пункта

Выполнил: Пасечников И.И

Группа: ЭЛ-41

Проверил: Ключка Е.П.

Зерноград

Аннотация

Введение

. Исходные данные

. Определение расчетной мощности на вводах потребителей

.1 Расчет нагрузок для производственных потребителей

.2 Определение расчетной нагрузки на вводах в жилой дом

.3 Расчет уличного освещения

. Выбор необходимого количества трансформаторных пунктов и мест их установки

.1 Выбор необходимого количества трансформаторных пунктов

.2 Определение места установки трансформаторных пунктов

. Построение схемы и расчет нагрузок по участкам сети 0,38 кВ

.1 Построение схемы

. Выбор мощности силовых трансформаторов

. Расчет нагрузок по участкам сети 10 кВ

.1 Определение расчетных нагрузок ТП 10/0,4 кВ

.2 Расчет нагрузок по участкам сети 10кВ

. Расчет сечений проводов сетей 0,38 и 10 кВ

. Оценка качества напряжения у потребителей

. Проверка сети на колебание напряжения при запуске самого мощного двигателя

. Расчет потерь в элементах электрической сети

. Расчет токов короткого замыкания

. Выбор и проверка аппаратуры трансформаторных пунктов 10/0,4 кВ

.1 Выбор аппаратуры для стороны 10 кВ

.2 Выбор аппаратуры со стороны 0,4 кВ

.3 Проверка аппаратуры на селективность

Вывод

Литература

Аннотация

В данной курсовом проекте содержится расчёт объекта электроснабжения, который состоит из пояснительной записки из 57 листов машинописного текста и графической части, состоящей из двух листов формата А1. На первом изображен план объекта с нанесением линий 0,38 кВ, схема расчетов токов короткого замыкания, а также экспликация объектов а на втором листе изображено конструктивное исполнение элементов трансформаторного пункта и линий электропередачи схема электрическая принципиальная КТП 10/0,4 кВ.

Введение

Электрификация, то есть производство, распределение и применение электроэнергии во всех отраслях народного хозяйства и быта населения, - один из важных факторов технического прогресса.

На базе электрификации начала развиваться промышленность, электроэнергия начала проникать в сельское хозяйство и транспорт. Весь опыт развития электрификации показал, что качественное электроснабжение можно добиться только путем объединения электростанций между собой в мощные энергосистемы.

Развитие районных электростанций и объединение их в энергосистемы создают благоприятные условия для электроснабжения всех отраслей народного хозяйства, в том числе и сельского хозяйства.

Электроснабжение производственных предприятий в сельской местности имеет свои особенности по сравнению с электроснабжением промышленных городов. Главная из них - это необходимость подводить электроэнергию к огромному числу сравнительно маломощных объектов, рассредоточенных по всей территории страны. В результате этого стоимость сельскохозяйственного электроснабжения составляет до 75% общей стоимости электрификации, включая затраты на приобретение рабочих машин. Кроме того, в задачи сельскохозяйственного электроснабжения входит обеспечение качества, надежности и экономичности электроснабжения.

Необходимо учитывать и то, что электрическая нагрузка в сельском хозяйстве непрерывно возрастает, что приводит к необходимости реконструкции и расширения линий.

Поэтому необходимо применять эффективные и экономически целесообразные меры по обеспечению оптимальной надежности электроснабжения сельскохозяйственных потребителей.

1. Исходные данные

Таблица 1.1 - Исходные данные сети 0,38 кВ

Таблица 1.2 - Исходные данные производственных потребителей сети 0,38

Таблица 1.3 - Исходные данные бытовых потребителей сети 0,38 кВ

- Дома старой застройки с газификацией - 15;- Дома новой застройки с газификацией - 15;- Дома новой застройки без газификации -25;- 20 газифицированных домов с известным электропотреблением 1100 кВт*ч/дом в год;- 22 не газифицированных домов с известным электропотреблением 1000кВт*ч/дом в год.

Шифр потребителя, где установлен наибольший электродвигатель мощностью 160 кВт - 190.

Характеристика улиц для освещения.

Ширина улица 5-7 метров с асфальтовым покрытием.

Высота подвеса светильников 9 метров.

Длина улицы 2,8 км.

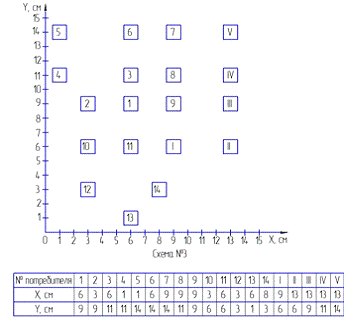

Карта расположения объектов потребления представлена на рис. 1.1.

Рисунок 1.1 - Карта расположения потребителей 0,38 кВ

Таблица 1.4 - Исходные данные для ВЛ 10 кВ

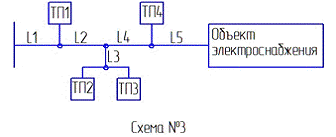

Рисунок 1.2 - Карта расположения потребителей 10 кВ

2. Определение расчетной мощности на вводах потребителей

.1 Расчет нагрузок для производственных потребителей

Расчет нагрузок на вводе сельскохозяйственных потребителей определяется в следующей последовательности:

по данным табл. 1.1 /РУМ11/ определяем значение активной и реактивной мощности при дневном и ночном максимуме нагрузки;

с учетом данных полученных из табл. 1.1 /РУМ11/ определяется полная расчетная мощность для дневного и вечернего максимума по формулам:

 (2.1.1)

 (2.1.2)

где Рмд, Рмв и Qмд, Qмв - значение дневных и вечерних максимумов активных и реактивных нагрузок.

Таблица 2.1 - Расчет полной мощности производственных потребителей

Пример расчета: по табл. 1.1. /2/ определяем значение Руст=30 кВт, Рмд=30кВт, Qмд=25 кВАр, Рмв=0 кВт, Qмв=0 кВАр для объекта электроснабжения под шифром 192.

2.2 Определение расчетной нагрузки на вводах в жилой дом

Сельским жилым домом считается одноквартирный или квартира во многоквартирном доме, имеющая отдельный счетчик электроэнергии.

При наличие сведений об уровне годового потребления, расчетную нагрузку на вводе определяют по монограмме рис 2.1. /2/. В качестве расчетного периода рекомендуется брать 7 лет, с учетом срока разработки проекта (1 год) и его реализации (1 год) на 5й расчетный год. Если к концу расчетного периода намечена газификация жилого дома, то полученное значение из монограммы следует уменьшить на 20%.

Полную расчетную мощность в дневной и вечерний максимумы нагрузок определим из выражений:

 (2.2.1)

 (2.2.2)

где: Ко - коэффициент одновременности для данного количества домов/2/

Куд, Кув - коэффициент участия для дневного и вечернего максимума соответственно /2/;

Рр - значение активной нагрузки /2/;jд, cosjд - коэффициенты мощности соответственно в дневной и вечерний максимумы нагрузок /2/;- количество квартир.

Результаты расчетов сведем в таблицу 2.2.

Таблица 2.2 - Расчет полной мощности коммунально-бытовых потребителей.
