Материал: Электроника

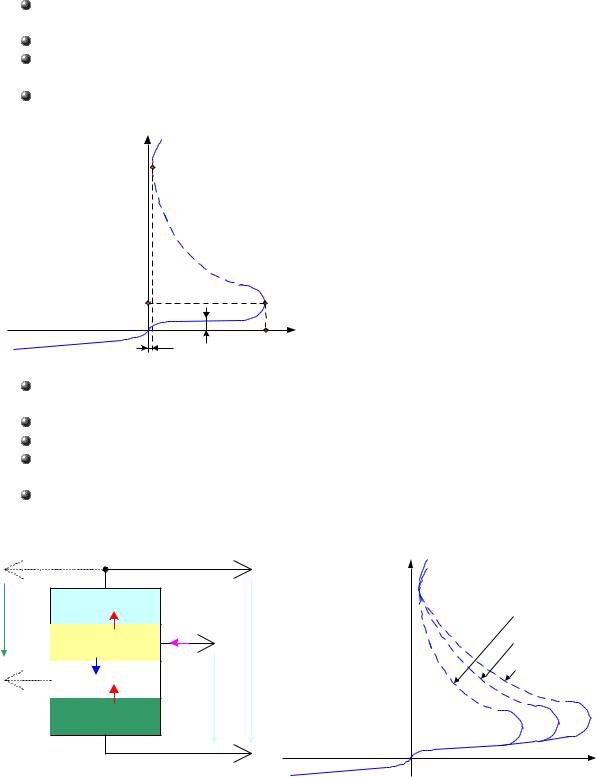

Напряжение включения (Uвкл) – это напряжение, при котором ток через динистор начинает сильно возрастать.

Ток включения (Iвкл) – это ток, соответствующий напряжению включения.

Ток выключения (Iвыкл) – это минимальный ток через тиристор, при котором он остаётся ещё во включённом состоянии.

Остаточное напряжение (Uост) – это минимальное напряжение на тиристоре во включённом состоянии.

Ток утечки (Io) – это ток через тиристор в выключенном состоянии при заданном напряжении на аноде.

Максимально допустимое обратное напряжение (Uобр.max).

Максимально допустимое прямое напряжение (Uпр.max).

Время включения (tвкл) – это время, за которое напряжение на тиристоре уменьшится до 0,1 напряжения включения.

Время включения (tвыкл) – это время, за которое тиристор переходит из включённого в выключенное состояние.

3) Тринисторы.

Тринисторы можно включать при напряжениях, меньших напряжения включения динистора. Для этого достаточно на одну из баз подать дополнительное напряжение таким образом, чтобы создаваемое им поле совпадало по направлению с полем анода на коллекторном переходе. Можно подать ток управления на вторую базу, но для этого на управляющий электрод необходимо подавать напряжение отрицательной полярности относительно анода, и поэтому различают тринисторы с управлением по катоду и с управлением по аноду.

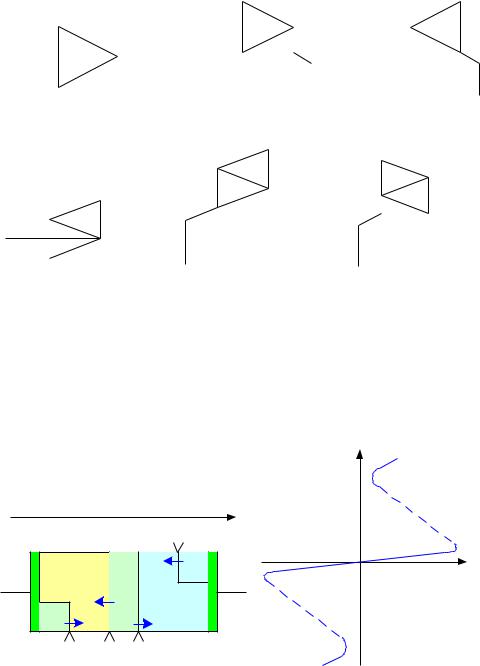

На рисунках 114 – 119 изображены условные графические обозначения (УГО) рассматриваемых в данной теме приборов. На рисунке 114 – УГО динистора, на 115 – тринистора с управ-

Е. А. Москатов. Стр. 56

лением по катоду, на 116 – тринистора с управлением по аноду, на 117 – неуправляемого симистора, на 118 – симистора с управлением по аноду, и на 119, соответственно, симистора с управлением по катоду.

Маркировка расшифровывается так:

КН102Б – кремниевый динистор; КУ202А – кремниевый тринистор. Первая буква «К» обозначает материал кремний. Вторая – тип прибора – динистор или тринистор. Третья группа – трёхзначный цифровой код, и четвёртая группа, расшифровываются так же, как и все рассмотренные ранее полупроводниковые приборы.

4) Понятие о симисторах.

Подадим положительное напряжение на области p1, n1, а отрицательное на области p2, n3.

Переход П1 закрыт, и выключается из работы область n1. Переходы П2 и П4 открыты и выполняют функцию эмиттерных переходов. Переход П3 закрыт и выполняет функцию коллекторного перехода.

Таким образом, структура симистора будет представлять собой области p1, n2, p2, n3, где p1 будет выполнять функции анода, а n3 – катода при прямом включении. Подадим напряжение плюсом на области p2, n3, а минусом на области p1, n1. Переход П4 закроется и выключит из работы область n3. Переходы П1 и П3 откроются и будут играть роль эмиттерных переходов. Переход П2 закроется и будет выполнять функцию коллекторного перехода.

Структура симистора будет иметь вид p2-n2, p1-n1, где область p2 ,будет являться анодом, а n1 – катодом. В результате будет получаться структура в прямом включении, но при обратном напряжении. ВАХ будет иметь вид, изображённый на Рис. 121.

Е. А. Москатов. Стр. 57

Электровакуумные приборы Электровакуумный диод

1)Электровакуумный диод, устройство и принцип действия электровакуумного диода

2)ВАХ и основные параметры электровакуумного диода

1) Электровакуумный диод, устройство и принцип действия электроваку-

умного диода. Электровакуумными приборами называются электронные приборы, принцип действия которых основан на движении электронов в вакууме при работе в различных электрических полях. Принцип действия всех электровакуумных приборов основан на явлении электронной эмиссии.

Термоэлектронная эмиссия.

Автоэлектронная (или «холодная») эмиссия – это эмиссия под воздействием сильных электрических полей.

Фотоэлектронная эмиссия.

Вторичная эмиссия

Если электрон обладает достаточной скоростью и кинетической энергией и ударяется при этом в поверхность материала, он отдаёт свою энергию электронам материала, которые вылетают с его поверхности. Причём каждый ударяющий электрон, который называют первичным электроном, может «выбивать» с поверхности материала несколько вторичных электронов.

Вакуумный диод имеет два основных электрода – катод и анод. Катод – это электрод, с которого происходит термоэлектронная эмиссия. Катоды бывают двух видов – с прямым и косвенным накалом. Катоды с косвенным накалом обычно выполняются в виде трубки, внутри которой расположена спираль, называемая нитью накала. На неё подаётся напряжение накала, она разогревает катод для получения термоэлектродной эмиссии. Катоды прямого накала – это катоды, у которых напряжение накала подаётся непосредственно на катод.

Анод – это электрод, находящийся обычно под положительным потенциалом, к которому стремятся электроны, вылетевшие из катода.

Принцип действия.

При подаче на анод положительного напряжения между катодом и анодом создаётся ускоряющее электрическое поле для электронов, вылетающих из катода. Они прилетают к аноду, и через диод протекает прямой ток анода Ia. При подаче на анод отрицательного напряжения относительно катода для электронов, вылетающих из катода, образуется тормозящее электрическое поле, они будут прижиматься к катоду и ток анода будет равен нулю. Отличие электровакуумных диодов от полупроводниковых заключается в том, что обратный ток в них полностью отсутствует.

Е. А. Москатов. Стр. 58

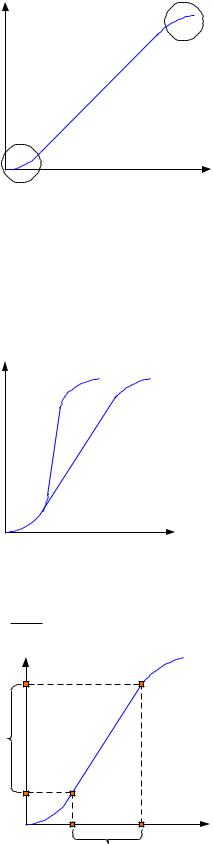

2) ВАХ и основные параметры электровакуумного диода. ВАХ электровакуум-

Нелинейный участок. Ток медленно возрастает, что объясняется противодействием полю анода объёмного отрицательного электрического заряда, который образуется электронами, вылетающими из катода за счёт эмиссии.

Линейный участок. При достаточно сильном электрическом поле анода объёмный электрический заряд уменьшается и не оказывает значительного влияния на поле анода.

Участок насыщения. Рост тока при увеличении напряжения замедляется, а затем полностью прекращается т. к. все электроны, вылетающие из катода, достигают анода.

ВАХ анода прямо пропорционально зависит от напряжения накала (смотрите Рис. 125).

Е. А. Москатов. Стр. 59

Ri Ua 1

Ia S

Максимально допустимое обратное напряжение

Максимально допустимая рассеиваемая мощность Pa.max = Ia.max ∙ Ua.max

Система маркировки.

Маркировка представляет собой систему обозначений, содержащую четыре элемента:

1.Напряжение накала, округлённое до целого числа.

2.Тип электровакуумного прибора. Для диодов:

Д– одинарный диод.

X – двойной диод, т. е. содержащий два диода в одном корпусе с общим накалом. C - высоковольтный диод или кенотрон.

3.Порядковый номер разработки ЭВП.

4.Конструктивное выполнение.

1] С – стеклянный баллон с пластмассовым цоколем (очень старое исполнение, не менее чем 24 мм - диаметр баллона).

2] П – пальчиковые лампы (стеклянный баллон диаметром 19 или 22,5 мм с жёсткими штыревыми выводами без цоколя).

3] Б – миниатюрная серия с гибкими выводами и с диаметром корпуса менее 10мм. 4] А – миниатюрная серия с гибкими выводами и с диаметром корпуса менее 6мм. 5] К – серия ламп в керамическом корпусе.

6] ― - четвёртый элемент отсутствует (6К4) – это говорит об отсутствии металлического корпуса.

Триод

1)Устройство и принцип действия триода

2)ВАХ и основные параметры триода

1) Устройство и принцип действия триода. Триодом называется электровакуумный прибор, у которого помимо анода и катода имеется третий электрод, который называется сеткой.

Сетка в триоде имеет вид спирали и располагается между анодом и катодом, ближе к катоду. УГО триода изображено на Рис. 127.

А

С

Н.Н.К

Рис. 127

Рассмотрим влияние сетки на работу триода. 1) Uc = 0; Ia1 > 0.

Е. А. Москатов. Стр. 60
