Материал: Дослідження системи контролю ожеледе-паморозевих відкладень на проводах електричних мереж та способів їх усунення

. Виконання робіт у зоні дії іншого наряду слід узгоджувати з працівником, який видав цей наряд або з керівником робіт (наглядачем), який працює за раніше виданим нарядом. Узгодження оформлюється до початку виконання робіт записом на лицьовому боці наряду «Узгоджено» за підписом працівника, який узгоджує.

. Ремонт електроустановок із застосуванням вантажопідіймальних машин, механізмів або великогабаритних пристроїв, а також роботи під робочою або наведеною напругою слід виконувати за технологічними картами або ПВР.

. В електроустановках до 1000 В і на КЛ під час виконання роботи під напругою необхідно:

- відгородити розташовані поблизу робочого місця струмовідні частини, що перебувають під напругою, до яких можливий випадковий дотик;

працювати в діелектричному взутті або стоячи на ізольованій підставці чи на гумовому діелектричному килимку;

застосовувати інструмент з ізольованими рукоятками (у викруток повинен бути ізольований стержень).

Не дозволяється працювати в не застебнутому одязі або в одязі з короткими чи закоченими рукавами, користуватись ножівками, металевими метрами тощо.

. В електроустановках понад 1000 В під час проведення робіт на струмовідних частинах, що перебувають під напругою, з використанням захисних ізолюючих засобів необхідно:

- користуватися тільки випробуваними сухими та чистими ізолюючими засобами з непошкодженим лаковим покриттям;

тримати ізолюючі засоби за ручки-захвати не далі обмежувального кільця;

- розміщувати ізолюючі засоби так, щоб не виникала небезпека перекриття між фазами або фази на землю.

. Під час виконання роботи із застосуванням електрозахисних засобів (ізолюючі штанги, електровимірювальні штанги та кліщі, покажчики напруги) дозволяється наближатися до струмовідних частин на відстань, визначену довжиною їхньої ізолюючої частини.

. Не дозволяється без застосування електрозахисних засобів торкатись ізоляторів, ізолюючих частин обладнання, яке перебуває під напругою.

. В електроустановках не дозволяється працювати в зігнутому положенні, якщо в разі випрямлення відстань до струмовідних частин буде менше за зазначену в таблиці 5.1. цих Правил.

Не дозволяється під час роботи розміщуватися так, щоб неогороджені струмовідні частини, які перебувають під напругою, були позаду або з двох боків.

. Працівникам необхідно пам’ятати, що після зникнення напруги в електроустановці вона може бути знову подана без попередження.

. Не дозволяється виконувати роботи в неосвітлених місцях. Освітлення робочих місць, під’їздів і проходів до них повинне бути рівномірним, без осліплювальної дії на працівників.

. У разі наближення грози слід припинити всі роботи на ПЛ, ПЛЗ, у ВРУ та ЗРУ на виводах та лінійних роз’єднувачах ПЛ, на КЛ, приєднаних до ПЛ, а також на вводах ПЛЗ у приміщеннях вузлів зв’язку та на антенно-щоглових спорудах.

. Усі працівники, які перебувають у діючих електроустановках (за винятком щитів керування, приміщень з релейними панелями та їм подібних), у колодязях, тунелях, траншеях повинні користуватися захисними касками.

. Під час проведення земляних робіт необхідно дотримуватися вимог будівельних норм і правил.

. Працівникам підприємств інших організацій, направлених у відрядження, одноособово можна записувати покази електролічильників та інших вимірювальних приладів, встановлених на щитах керування і в РУ. У разі наявності місцевих оперативних працівників відряджені працівники повинні мати групу II, а у разі відсутності місцевих оперативних працівників - групу III.

ЗАГАЛЬНІ ВИСНОВКИ ПО РОБОТІ

Таким чином, завдяки даній системі, у диспетчера з'являється можливість контролю температури і вологості повітря, вагового навантаження на провід в режимі реального часу. Аналізуючи попередній графік зміни ваги ожеледних відкладень на проводі і температури повітря, а також орієнтуючись на прогноз погоди, особа, яка приймає рішення, з більшою точністю зможе визначити необхідність і момент початок плавлення ожеледі на ПЛ. Система також дозволяє стежити за процесом плавки і визначати час її закінчення, що, в свою чергу, може знизити технологічні витрати електроенергії на плавку.

На сьогоднішній день розроблена система успішно використовується у Феодосійському високовольтному РЕЗ ПАТ «Крименерго» на двох лініях 110 кВ - «ПС Старий Крим - ПС Коктебель» і «ПС Старий Крим - ПС Судак», а також на лінії 35 кВ «ПС Підгірна - ПС Орджонікідзе».

СПИСОК ВИКОРИСТАНИХ ДЖЕРЕЛ

1.   Рудакова Р. М. Борьба с гололедом в злектросетевых предприятиях: Пособие по вопросам организации борьбы с гололедом / Рудакова Р. М., Вавилова И. В., Голубков И. Е. - Уфа: Башкирзнерго, 1995. - 126 с.

2.   Быстрицкий Г.Ф. Методы борьбы с гололедом на воздушных линиях злектропередачи / Быстрицкий Г.Ф. // Главный знергетик. - 2008. - №2 - С. 14 - 23.

3.   Гребенюк А. Н. Особенности зксплуатации линий злектропередачи в сложных погодных условиях / Гребенюк А. Н. - Донецк: Национальный горный ун-т, 2006. - 3 с.

4.   Методические указания по плавке гололеда переменным током. Ч. 1. МУ 34-70-027-82. - М.: СПО Союзтехзнерго. 1983. - 114 с.

5.   Методические указания по плавке гололеда постоянным током. Ч. 2. МУ 34-70-028-82. - М.: СПО Союзтехзнерго, 1983. - 49 с.

6. Инструкцмя по определению нормативных толщин стенок гололеда и скоростей ветра при гололеде для разработки заключений при проектировании сельских воздушных линий 0,4 - 20 кВ. - Киев: Сельэнергопроект, 1976.

7. Митропольский А.К. Техника статистических вычислений. - М.: Наука, 1971.

8. Усманов Ф.Х. Обеспечение надежности работы ВЛ в гололедных районах / Ф.Х. Усманов, А.Л. Лившиц // Электрические станции. - 1986. - №4.- С. 50-52.

9. Башкевич В. Я. Мониторинг гололедно-ветровых и температурных нагрузок воздушных линий электропередачи / В. Я. Башкевич, Г. Г. Угаров // Материалы международной НТК «Электроэнергия и будущее цивилизации» - Томск, ТГУ, 2004.

10. Левченко И.И. Программный комплекс для расчета и управления режимом плавки гололеда на ВЛ электропередачи. / И.И. Левченко, Е.И. Сацук // VII Симпозиум «Электротехника 2010», 2003. - Том1, 2.21.

11. Левченко И.И. Программное обеспечение системы обнаружения и плавки гололеда на ВЛ 10-500 кВ. / И.И. Левченко, Е.И. Сацук // Известия вузов. Электромеханика. - 2002. - № 6.

12. Левченко И.И. Диагностирование воздушных линий электропередачи на устойчивость к гололедно-ветровым нагрузкам. / И.И. Левченко, А.С. Засыпкин, Е.И. Сацук // Материалы XXVIII сессии семинара «Кибернетика энергетических систем», Известия высших учебных заведений. Северо-Кавказский регион. - 2006. - № 15. - С.11-12.

13. Королев A.M. Усовершенствование сигнализатора появления гололеда: Сборник научных трудов МИИСП. - Москва, 1987. - Вып. 17. - С. 24-27.

. Колмогоров И.М. Устройство для контроля за гололедообразованием / И.М. Колмогоров, Р.Ш. Саргутдинов, В.И. Зубенко и др. // Техника в сельском хозяйстве. - 1984. - № 3. - С. 28-29.

. Фигурнов Е.П. Датчики гололеда для электрических сетей / Е.П. Фигурнов, Т.А. Бойко // Электрические станции. - 1974. - № 12. - С. 39-41.

. Дьяков А.Ф. Опыт борьбы с гололедом на линиях электропередачи / А.Ф. Дьяков, И.И. Левченко // Электрические станции. - 1982. - № 1. - С. 50-54.

. Горохов Е.В., Козакевич М.И., Турбин C.B., Назим Я.В. и др. Ветровые и гололедные воздействия на воздушные линии электропередач / Под ред. Горохова Е.В. - Донецк, 2005. - 348 с.

. Инструкция по производству наблюдений над обледенением проводов и сильным ветром на гололедных постах. - Киев: Сельэнергопроект, 1986.

. Білаш І.П. Задачі моніторингу повітряних ліній електропередавання в ожеледних районах / І.П. Білаш, O.A. Савченко, O.B. Пархоменко // Проблеми енергозабезпечення та енергозбереження в АПК України. - Харків: ХНТУСГ ім. П. Василенка, 2011. - Вип. 117. - С.13-15.

. Дьяков А.Ф. Информационные системы контроля гололедных нагрузок на BJI / А.Ф. Дьяков, Л.И. Левченко, A.C. Засыпкин, A.A. Аллилуев, Е.И. Сацук, А.И. Быткин, Ф.А. Дьяков // Энергетик. - 2005. - № 11.-С. 20-25.

. Титов H.H. Формирование ведомственной системы сбора метеоданных в условиях эффективного оптового рынка электроэнергии / H.H. Титов, М.С. Доценко, С.И. Доценко и др. // Праці інституту електродинаміки HAH України. Спеціальний випуск. Енергетичні ринки: перехід до нової моделі ринку двосторонніх контрактів і балансуючого ринку. - Київ, 2009. - С. 41-48.

. Пат. 91310 Україна, МКВ H 02 H 7/00. Пристрій для контролю навантаження ліній електропередачі від ожеледі / Черемісін М.М., Зубко В.М., Пархоменко О.В., Булага В.В., Хоменко В.И., Гриценко A.B. - , № 200910600; Заявл. 19.10.09; Опубл. 12.07.10, Бюл. № 13-6 с.

. Попов С.В., Шкуро К.А. Эволюционная нейро-фаззи сеть на базе гибридных нейроподобных элементов // 17 міжнародна конференція з автоматичного управління «Автоматика-2010». Тези доповідей. Том 2. - Харків, 2010. - С. 193-194.

. Попов С.В. Специализированные архитектуры искусственных нейронных сетей на базе гибридных нейроподобных элементов // Збірник наукових праць Національного гірничого університету. - 2009. - Vol Т. 2. - N. 33. - С. 76-82.

ДОДАТОК А

Протокол випробування

ДАТА_06.01.11 [ЧТ:8:10:23] Диспетчер СМ РЭС (3.5.6) Включение мониторинга

-------------------------------------------------------------------------------------------

ДАТА_06.01.11 [ЧТ:8:10:26] БЛОК_1(2) Подг-Орион,13 -ВСЕ В НОРМЕ-

[СР:9:0:0] F=147кг(7232) Fmax=149кг S=0кг/час Темп.=-8.0°C Влаж.=18.1% Бат.=73%(73) GSM=60%

[СР:10:0:0] F=147кг(7241) Fmax=150кг S=0кг/час Темп.=-7.7°C Влаж.=18.2% Бат.=100%(108)GSM=60%

[СР:11:0:0] F=147кг(7237) Fmax=149кг S=0кг/час Темп.=-6.7°C Влаж.=18.4% Бат.=100%(155)GSM=60%

[СР:12:0:0] F=146кг(7223) Fmax=149кг S=0кг/час Темп.=-5.4°C Влаж.=17.9% Бат.=100%(158)GSM=60%

[СР:13:0:0] F=146кг(7211) Fmax=149кг S=0кг/час Темп.=-4.5°C Влаж.=15.7% Бат.=100%(168)GSM=60%

[СР:14:0:0] F=146кг(7196) Fmax=148кг S=0кг/час Темп.=-3.6°C Влаж.=19.8% Бат.=100%(223)GSM=60%

[СР:15:0:0] F=146кг(7194) Fmax=148кг S=0кг/час Темп.=-3.9°C Влаж.=18.8% Бат.=100%(158)GSM=60%

[СР:16:0:0] F=146кг(7211) Fmax=148кг S=0кг/час Темп.=-5.3°C Влаж.=15.5% Бат.=100%(107)GSM=60%

-------------------------------------------------------------------------------------------

ДАТА_06.01.11 [ЧТ:8:10:26] БЛОК_1(2) Подг-Орион,13 -ВСЕ В НОРМЕ-

[СР:17:0:0] F=147кг(7235) Fmax=149кг S=0кг/час Темп.=-6.2°C Влаж.=17.4% Бат.=95%(95) GSM=81%

[СР:18:0:0] F=147кг(7256) Fmax=149кг S=0кг/час Темп.=-6.2°C Влаж.=18.5% Бат.=92%(92) GSM=81%

[СР:19:0:0] F=147кг(7256) Fmax=149кг S=0кг/час Темп.=-5.9°C Влаж.=18.4% Бат.=92%(92) GSM=81%

[СР:20:0:0] F=147кг(7236) Fmax=149кг S=0кг/час Темп.=-5.6°C Влаж.=16.8% Бат.=91%(91) GSM=81%

[СР:21:0:0] F=146кг(7210) Fmax=149кг S=0кг/час Темп.=-5.4°C Влаж.=15.6% Бат.=91%(91) GSM=81%

[СР:22:0:0] F=146кг(7181) Fmax=148кг S=0кг/час Темп.=-5.3°C Влаж.=15.5% Бат.=88%(88) GSM=81%

[СР:23:0:0] F=145кг(7152) Fmax=148кг S=0кг/час Темп.=-5.0°C Влаж.=15.2% Бат.=88%(88) GSM=81%

[ЧТ:0:0:0] F=144кг(7126) Fmax=147кг S=0кг/час Темп.=-4.7°C Влаж.=15.3% Бат.=88%(88) GSM=81%

-------------------------------------------------------------------------------------------

ДАТА_06.01.11 [ЧТ:8:10:26] БЛОК_1(2) Подг-Орион,13 -ВСЕ В НОРМЕ-

[ЧТ:1:0:0] F=144кг(7097) Fmax=146кг S=0кг/час Темп.=-4.5°C Влаж.=15.6% Бат.=87%(87) GSM=81%

[ЧТ:2:0:0] F=143кг(7072) Fmax=146кг S=0кг/час Темп.=-4.4°C Влаж.=15.5% Бат.=88%(88) GSM=81%

[ЧТ:3:0:0] F=143кг(7054) Fmax=145кг S=0кг/час Темп.=-4.4°C Влаж.=14.8% Бат.=88%(88) GSM=81%

[ЧТ:4:0:0] F=143кг(7040) Fmax=146кг S=0кг/час Темп.=-4.3°C Влаж.=14.6% Бат.=88%(88) GSM=81%

[ЧТ:5:0:0] F=143кг(7029) Fmax=145кг S=0кг/час Темп.=-4.5°C Влаж.=14.7% Бат.=88%(88) GSM=81%

[ЧТ:6:0:0] F=142кг(7017) Fmax=145кг S=0кг/час Темп.=-4.6°C Влаж.=15.1% Бат.=87%(87) GSM=81%

[ЧТ:7:0:0] F=142кг(7013) Fmax=144кг S=0кг/час Темп.=-4.6°C Влаж.=15.8% Бат.=86%(86) GSM=81%

[ЧТ:8:0:0] F=142кг(7008) Fmax=144кг S=0кг/час Темп.=-4.6°C Влаж.=16.8% Бат.=86%(86) GSM=81%

-------------------------------------------------------------------------------------------

ДАТА_06.01.11 [ЧТ:9:03:27] БЛОК_1(2) Подг-Орион,13 -ВСЕ В НОРМЕ-

[ЧТ:9:1:50] F=142кг(6993) Fmax=143кг S=-1кг/час Темп.=-4.2°C Влаж.=17.5% Бат.=88%(88) GSM=60%

-------------------------------------------------------------------------------------------

ДАТА_06.01.11 [ЧТ:11:06:23] Диспетчер СМ РЭС (3.5.6) Выключение

==========================================================

ДОДАТОК Б

УДК 621.315.175

ЕФЕКТИВНІСТЬ МОНІТОРИНГУ ПОВІТРЯНИХ ЛІНІЙ ЕЛЕКТРОПЕРЕДАВАННЯ В ОЖЕЛЕДНИХ РАЙОНАХ

Тихоненко В.М.

Науковий керівник к.т.н., професор Черемісін М.М.

ХНТУСГ ім. П.Василенка, м. Харьков, Україна

Постановка задачі, аналіз останніх досліджень та публікацій. Повітряні лінії електропередавання (ПЛ) працюють в умовах впливу на них численних експлуатаційних і метеорологічних факторів. Найбільш небезпечними є екстремальні метеорологічні впливи у вигляді сполучень ожеледних та вітрових навантажень на проводи та грозотроси ПЛ. Такі впливи є випадковими метеорологічними явищами, які, як правило, одночасно охоплюють великі райони, мають масовий характер і тому приносять значні матеріальні збитки.

Мета досліджень. Формулювання загальних принципів побудови автоматизованих телеметричних систем контролю процесу утворення ожеледі, що мають функцію прогнозування метеопараметрів.

Основні напрямки досліджень. Очевидно, що при розробці систем контролю утворення ожеледі необхідно прагнути до максимально можливого рівня автоматизації процесів моніторингу ПЛ та плавлення ожеледних відкладень, що дозволить мінімізувати роль людського фактору та підвищити загальну ефективність роботи таких систем. Для вирішення задач подібного типу добре зарекомендували себе методи, що відносяться до обчислювального інтелекту та базуються на основі штучних нейронних мереж . Головним параметром, який підлягає прогнозуванню, є вага проводу, вкритого ожеледдю.

Висновки. В ожеледних районах загальна автоматизована система керування технологічним процесом передачі електричної енергії повинна доповнюватись підсистемою контролю утворення ожеледі на ПЛ, до функціональних можливостей якої входять моніторинг та прогнозування процесу наростання ожеледних відкладень, розрахунок параметрів режиму плавлення ожеледі на ПЛ та керування цим режимом, розрахунок механічних параметрів ліній. Реалізацію функції прогнозування доцільно здійснити на основі нейронної мережі , що дозволяє отримати досить низькі похибки.

ДОДАТОК В

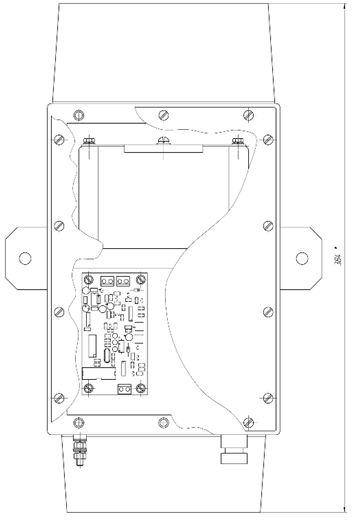

Рисунок 1 - блок виносний, вид спереду

ДОДАТОК Г

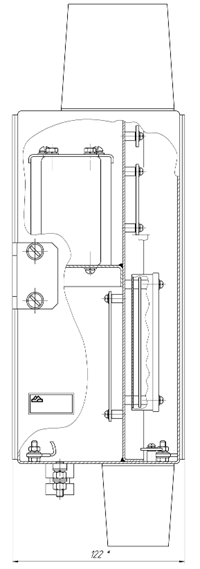

Рисунок 2 - Блок виносний, вид ззаду

ДОДАТОК Д

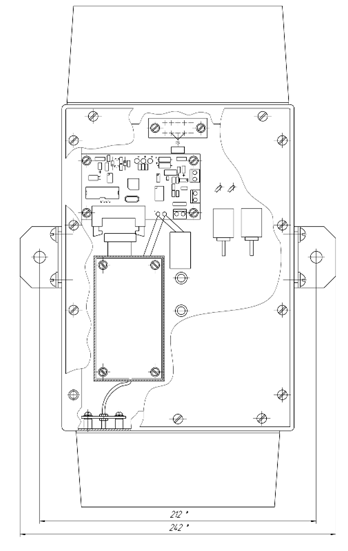

Рисунок 3 - блок виносний, вид збоку
