Материал: Д6739 Радионова ИЕ Проектирование предприятий отрасли

Таблица 8

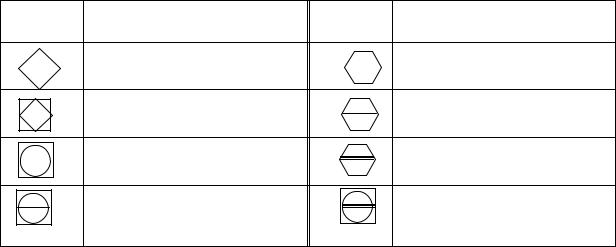

Функциональные обозначения КИП

51

Таблица 10

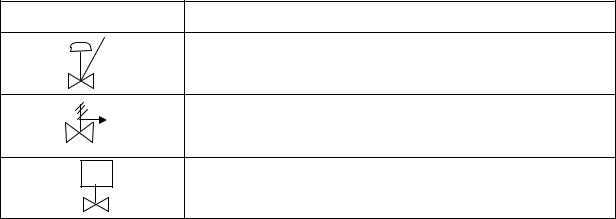

Некоторые системы автоматического регулирования

Регулятор давления прямого действия

Проходной предохранительный клапан

S

Электромагнитный клапан

2.7. Составление планов и разрезов

План помещения с указанием на нем технологического и транспортного оборудования является изображением разреза здания горизонтальной плоскостью, проходящей под перекрытием здания – для изображения оборудования, а для изображения строительных элементов – в пределах дверных и оконных проемов.

Разрезом называется изображение здания, мысленно рассеченного вертикальной плоскостью.

Чертежи планов и разрезов зданий выполняются в масштабе чаще всего 1:100, реже 1:50 или 1:200.

Толщина линий на чертежах планов и разрезов: линии земли – 0,7…0,8 мм; каменные элементы, попадающие в сечение (стены, перегородки) – 0,6…0,7 мм; контуры других элементов – 0,3…0,4 мм; оборудование – 0,2…0,3 мм; рамки листов, основные надписи (штампы), основные членения таблиц и экспликаций, спецификаций и др. – 0,8 мм; кружки для нумерационной маркировки узлов – 0,3 мм; маркировочные кружки модульных координационных осей – 0,3…0,4 мм.

Размеры на чертежах строительного типа в соответствии со стандартами СПДС наносят, как правило, в виде замкнутой цепочки без указания единиц измерения. Размеры наносят в мм. Если размеры проставляются в других единицах, это оговаривается в примечаниях к чертежам.

52

Размерные линии на строительных чертежах ограничивают засечками – короткими штрихами длиной 2–4 мм проводимыми с наклоном вправо под углом 45 к размерной линии (рис. 6).

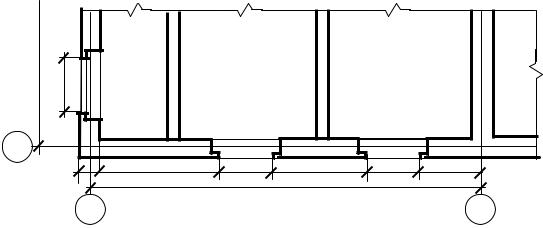

Рис. 6. Нанесение размеров на чертежи планов

Толщина линии засечки равна толщине основной линии, принятой на чертеже. Размерные линии должны выступать за крайние выносные на 1–3 мм. Размерное число располагают над размерной линией примерно на расстоянии 0,5–1,0 мм. Выносная линия может выступать за размерную на 1–5 мм. При недостатке места для засечек на размерных линиях, представляющих собой замкнутую цепочку, засечки допускается заменять точками. Расстояние от контура чертежа до первой размерной линии рекомендуется принимать не менее 10 мм. Расстояние между параллельными размерными линиями должно быть не менее 7 мм, а от размерной линии до кружка координатной оси – 4 мм.

При наличии в изображении ряда одинаковых элементов, расположенных на равных расстояниях (например, оси колонн) размеры между ними проставляются только в начале и конце и указывается суммарный размер между крайними элементами в виде произведения числа повторений на повторяющийся размер.

Размерная линия на строительных чертежах ограничивается стрелками (рис. 7) только в трех случаях, если это

–диаметр или радиус окружности;

–угол;

–размеры от общей базы, располагаемые на общей линии.

53

г

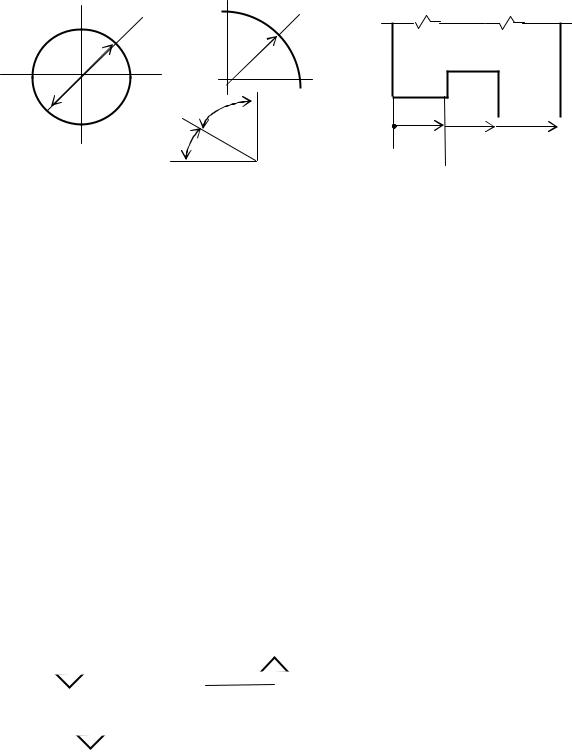

Рис. 7. Примеры применения стрелок (а–г) для нанесения размеров на строительных чертежах

Отметки (высоты, глубины) на чертежах планов, разрезов, фасадов показывают в виде расстояния по высоте от уровня чистого пола первого этажа до уровня поверхности различных элементов здания (рис. 8). В этом случае уровень чистого пола первого этажа принимают за отсчетный уровень – условной «нулевой» отметки. На фасадах и разрезах отметки помещают на выносных линиях или линиях контура. Знак отметки представляет собой стрелку с полочкой. При этом стрелку выполняют основными толстыми линиями длиной 2–4 мм, проведенной под углом 45 к выносной линии или линии контура. Линию выноски (вертикальную или горизонтальную) обводят сплошной тонкой линией. На строительных чертежах отметки уровней указываются в метрах с тремя десятичными знаками. На планах отметку уровня выполняют в прямоугольниках, которые обводят сплошной тонкой линией (см. рис. 8).

Рис. 8. Примеры обозначения уровней (высот, глубин): а – на фасадах и разрезах; б – на планах

54

2.7.1. Оформление чертежей планов

Число планов в составе чертежей здания зависит от числа этажей в здании (обычно для каждого этажа разрабатывают свой план). При расположении на одном листе нескольких планов, их располагают в порядке возрастания нумерации этажей снизу вверх или слева направо.

На чертеже плана кроме размещаемого оборудования показывают расположение помещений, лестниц, стен, перегородок, сани- тарно-технических приборов, вентиляционных каналов и т. п. Стеновой материал на планах и разрезах условными обозначениями не выделяется (не штрихуется).

Конструкция оборудования на чертежах планов и разрезов изображаются упрощенно, без детализации.

На чертежах планов и разрезов выносками обозначают все оборудование, которое приведено на чертеже. Номера позиций должны совпадать с номерами, приведенными на технологических схемах. На чертежах должны быть приведены экспликации оборудования, приведенного на чертеже.

Чертежи планов и разрезов нумеруют: «План 1 этажа», «План V1 этажа», «План на отметке 0.000», «План на отметке 4.800», «Разрез 1–1», «Разрез 3–3», «Вид 2–2» и т. д. (Обратите внимание, что в системе СПДС в отличие от ЕСКД разрезы и виды нумеруют арабскими цифрами).

На чертежах планов и разрезов показывают координатные оси здания. Если расстояние между координатными осями постоянное, то показывают расстояние между крайними осями и общий размер в виде произведения числа повторений на повторяющийся размер и равный общему размеру.

На чертежах планов и разрезов толщину стен показывают в масштабе и выбирают в зависимости от примененного строительного материала. В масштабе же показывают внутренние стены и перегородки.

55
