Материал: Д6739 Радионова ИЕ Проектирование предприятий отрасли
|

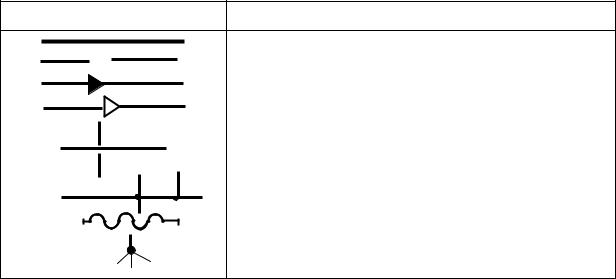

Таблица 3 |
Условные обозначения трубопроводов |
|
Обозначение |
Наименование |
|
Трубопровод основного материала |
3 |
Трубопровод вспомогательного материала |
|
Направление потока жидкости |
|
Направление потока газа и сыпучих материалов |
|
Перекрещивание трубопроводов |
|
(без соединения) |
|
Соединение трубопроводов |
|
Трубопровод гибкий (шланг) |
|
Форсунка |
Трубопроводная арматура предназначена для закрытия и открытия трубопровода, изменения гидравлического сопротивления и, тем самым для изменения скорости потока среды по трубопроводу. Условные обозначения трубопроводной арматуры приведены в табл. 4, а условные обозначения другого оборудования – в табл. 5–6.
46
Таблица 4
|
Условные обозначения трубопроводной арматуры |
Обозначение |
Наименование |
|
Клапан проходной (без указания типа) |
|
Клапан угловой (без указания типа) |
|
Клапан трехходовой (без указания типа) |
|
Вентиль проходной |
|
Вентиль угловой |
|
Вентиль трехходовой |
|
Шаровой клапан |
|
Трехходовой шаровой клапан |
|
Задвижка |
|
Заслонка поворотная |
|
Кран пробковый проходной |
|
Кран пробковый трехходовой |
|
Шиберная заслонка |
|
Мембранный клапан |
|
Соленоидный клапан |
Т |
Конденсатоотводчик |
|
|
|
Фильтр корзинчатый |
|
Сетчатый фильтр Т-типа |
|
Сетчатый фильтр Y-типа |
|
47 |

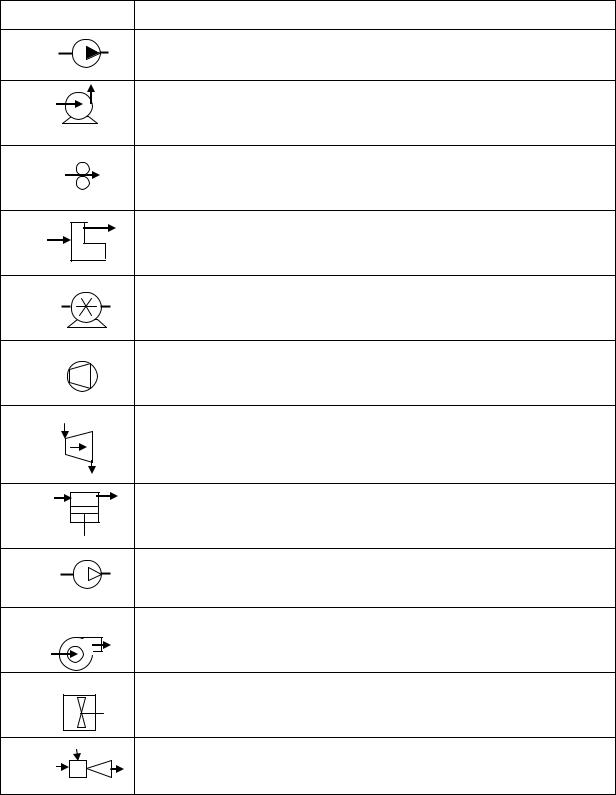

Таблица 5
Условные обозначения насосов и компрессоров (воздуходувок)
Обозначениe |
Наименование |
|
Насос (без указания типа) |
|
Насос центробежный |
|
Насос шестеренный |
|
Насос-дозатор |
|
Насос роторный |
|
Компрессор (без указания типа) |
|
Турбо-компрессор |
Поршневой компрессор
Компрессор (воздуходувка, вентилятор) (без указания типа)
Вентилятор центробежный
Вентилятор осевой
Эжектор, инжектор
48

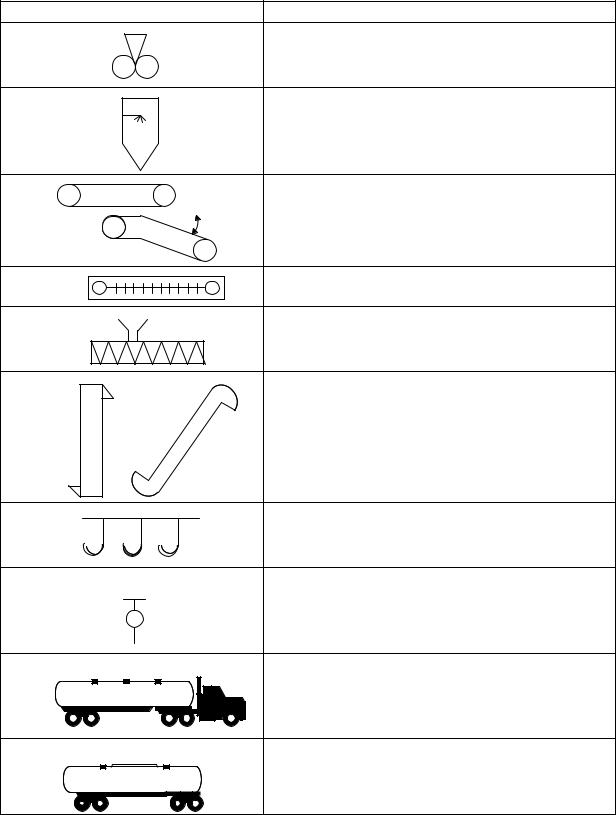

Таблица 6
Условные обозначения технологического оборудования
Обозначение |
Наименование |
Гранулятор
Ороситель
Транспортер ленточный
Транспортер скребковый
Транспортер винтовой
Транспортер вертикальный ковшовый (нория)
Транспортер подвесной
Тельфер (лебедка)
Автотранспорт
Автоприцеп
49
2.6. Контроль и автоматика на технологических схемах
Разработав технологическую схему с расстановкой оборудования и произведя обвязку коммуникациями, необходимо решить вопросы контроля и управления технологическими процессами. Необходимо установить точки контроля и регулирования, параметры технологических процессов.
В дальнейшем технологическую схему передают специалистам по разработке систем контроля и автоматики для подбора приборов и разработки конкретных проектов автоматики для каждого технологического процесса.
Ниже представлены условные обозначения КИП (табл. 7), их функций (табл. 8), систем автоматики на технологических схемах
(табл. 9, 10).

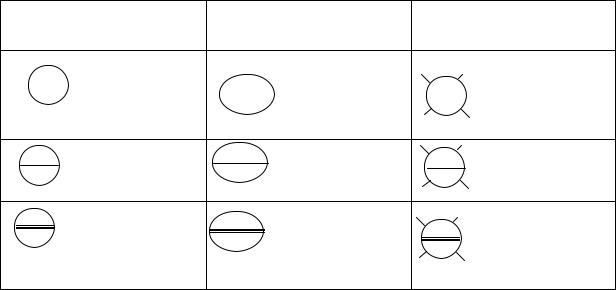

Таблица 7
Условные обозначения КИП на технологических схемах
Однофункцио- |
Многофункцио- |
Сигнальные |
нальные |
нальные |
лампы |
Устанавливается |
Устанавливается |
Устанавливается |
по месту |
по месту |
по месту |
Доступ на |
Доступ на |
Доступ на |
главном щите |
главном щите |
главном щите |
Доступ на |
Доступ на |
Доступ на |
вспомогатель- |
вспомогатель- |
вспомогатель- |
ном щите |
ном щите |
ном щите |
