кания мест, с сильно отличающимися нагрузками на фундамент. Они рассекают и фундаменты. Несущие и ограждающие конструкции для каждой части делаются самостоятельно.

Основания столбчатых фундаментов с различными нагрузками в одном месте могут иметь различную осадку. При небольшой разнице этажей и нагрузок на фундамент возможно использовать общие колонны и фундаменты для двух частей здания, но в этом случае требуется обосновать принятое решение.

Современные промышленные здания проектируют, как правило, каркасного типа из сборных железобетонных конструкций.

Пролеты (расстояния между колоннами поперек здания) принимаются 12, 18, 24 м.

Шаг колонн (расстояния между колоннами вдоль здания) принимается длиной 6 или 12 м. Пролеты и шаг колонн в многоэтажных зданиях принимается размером 6 6 или 9 6 м.

Высота помещений выбирается в зависимости от габаритов используемого оборудования. Высота одноэтажных зданий и верхнего этажа измеряется от уровня пола до низа несущих конструкций (балки, фермы и т. д.). Высота этажа в многоэтажных зданиях определяется от пола нижерасположенного помещения до пола вышерасположенного помещения.

Чаще всего в пищевой промышленности высота производственных помещений по СНиП 124–72 принимается 4,8 или 6,0 м. Высота административно-бытовых помещений принимается 3,3 м.

Колонны (см. рис. 3) – основной несущий элемент каркаса зданий. Делается квадратного или прямоугольного сечения, величина которого выбирается в зависимости от габаритов здания и нагрузок по типовым сериям. Высота колонн промышленных зданий кратна модулю 0,6 м: 3,6; 4,2; 4,8; 5,4; 6,0; 6,6; 7,2 м и т. д.

Светопроемы проектируются в соответствии со СНиП 11-А.8–

72.

Естественное освещение может быть боковое (через оконные проемы в наружных стенах) и верхнее (через световые фонари); иногда применяется комбинированное. Для естественного проветривания помещений предусматриваются открывающиеся створки рам, форточки, фрамуги, которые должны быть оборудованы управляемыми изнутри помещения приспособлениями. При ориентировочных рас-

36

четах размеров светопроемов их площадь можно определить в соответствии с отношением их площади к площади помещения (табл. 1).

Без естественного освещения могут проектироваться склады, умывальные, душевые, гардеробные, камеры для брожения и расстойки теста, кладовые сырья и полуфабрикатов, холодильные камеры, кладовые для инвентаря и запасных частей, электрощитовые, вентиляционные камеры, машинные отделения малых холодильных установок, небольшие архивы и т. д., то есть помещения в которых не предусматривается постоянное нахождение рабочих.

Оконные проемы в соответствии с ГОСТом принимаются ши-

риной 610, 2693 мм; высотой 1182, 1759, 2696, 3565 мм и т. д. Они делаются открывающимися вовнутрь помещения на высоте 0,8–1,0 м от пола. Под окнами предусматривается установка отопительных приборов.

37

При большой ширине помещения можно применять двусветное освещение. Створные части окон должны быть снабжены металлическими сетками.

Дверные проемы в соответствии с существующими стандартами в производственных помещениях принимают (ширина высо-

ту):1390 2352 и 1200 2100 мм (двустворчатые) в санузлах и душе-

вых – 6002100 мм.

Ворота устанавливаются в промышленных зданиях для пропуска средств напольного транспорта. Наиболее распространены следующие размеры ворот: 29502950, 2650 2950, 2650 2350, 2350 2350 мм.

Для автомашин грузоподъемностью от 2,5 до 5 т – 40003000 мм, для железнодорожного подвижного состава – 46005700 мм.

Лестницы подразделяются на служебные и пожарные. Они служат средством сообщения между этажами и обеспечивают эвакуацию людей при пожарах, поэтому они заключаются в лестничные клетки (рис. 4, 5) со стенками из огнестойких материалов (из кирпича или бетона). Из каждой лестничной клетки должен быть предусмотрен выход наружу.

Лестницы состоят из площадок и маршей. Площадки, находящиеся на уровне этажа, называются этажными, а находящиеся между этажами, – промежуточными. Лестницы могут находиться также в пристройке.

300

150

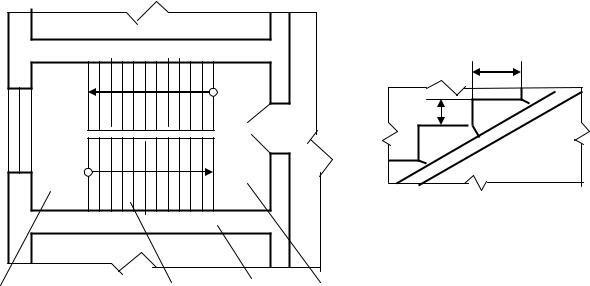

Рис. 5. Марш лестницы

Рис. 4. Лестничная клетка

38

Для цельномаршевых лестниц лестничные клетки должны иметь следующие ширину и длину: 24005500, 2400 6100, 2800 6100, 3600 6700, 36007300 мм.

Типовые лестничные площадки имеют размеры: 26001200, 3000 1100, 3800 1800 мм. Лестницы чаще всего изготавливают двумаршевые с промежутком между маршами 100 мм. Лестницы должны иметь ограждения (перила).

Цельномаршевые лестницы (см. рис. 5) имеют размеры ступеней: проступи 300 мм и подступенька 150 мм. Ширина маршей 1150, 1350, 1750 мм. Высота подъема марша 1200 мм (8 ступеней), 1500 мм (10 ступеней), 1800 мм (12 ступеней). Для административно-бытовых помещений с высотой этажа 3300 мм – (11 ступеней).

По условиям техники безопасности число ступеней в марше должно быть не более 16 и не менее трех штук. Высота прохода под площадкой до высоты выступа конструкций должна быть не менее 2,2 м.

Очень важно правильно расположить лестничные площадки. Размещение лестниц должно быть таким, чтобы разграничить потоки рабочих и посетителей. Желательно обеспечить, чтобы на служебную лестницу, ведущую на производство, посторонние лица не могли попасть, минуя администрацию, а рабочие могли попасть, только пройдя душевые.

Расстояние между лестницами и их пропускная способность должны соответствовать противопожарным нормам. Так, расстояние от наиболее удаленных участков помещения до ближайшего выхода или лестничной клетки должно быть не более 20–40 м.

Ширину маршей выбирают из следующего расчета: для 2- этажных зданий – 125 человек на 1 м, для 3-этажных зданий – 100 человек на 1 м, для зданий высотой более трех этажей – 80 человек на 1 м. Из производственных цехов с числом работающих более 150 человек должно быть не менее двух эвакуационных выходов, при численности меньше 150 человек второй выход может быть предусмотрен в виде металлической пожарной лестницы, расположенной снаружи.

Грузовые лифты предусматриваются для транспортировки упакованной продукции. Шахты грузовых лифтов изготавливаются из несгораемых материалов. Шахты грузовых лифтов могут быть с проходными (дверные проемы устраивают с двух сторон) и непроходными кабинами. Противовес размещается сбоку кабины. Машинное

39

отделение обычно располагается над шахтой в отдельном помещении. Перекрытия над шахтой и машинным отделением должны быть выполнены из монолитного железобетона. Характеристика грузовых лифтов приведена в табл. 2.

Наружная отделка зданий. Наружные стены обычно окрашивают в два слоя водостойкими красками. Стеновые панели могут поставляться с отделанной в заводских условиях наружной поверхностью, облицованной керамической и стеклянной плиткой или рельефной отделкой. Кирпичные участки стен выкладываются из облицовочного кирпича с расшивкой швов или оштукатуриваются и окрашиваются под цвет фасада.

Оконные рамы, импосты и двери окрашиваются масляной краской в два слоя. Стальные конструкции окрашиваются специальной краской.

Внутренняя окраска помещений. В производственных поме-

щениях стены, перегородки, колонны облицовывают на высоту 1,8 м глазурированными плитками, образуя панели. Плоские поверхности выше панелей штукатурят и белят известковой краской. На потолках из сборного железобетона швы затирают цементной затиркой, плоские поверхности белят известковой краской. В складах и подсобнопроизводственных помещениях кирпичные поверхности штукатурят, стены, колонны белят известковой краской. В душевых, моечных и лабораториях стены облицовывают глазурированными плитками на всю высоту.
