–сводный план инженерных сетей;

–план благоустройства территории.

Иногда выполняют схему генерального плана, на основании которой после согласования с заказчиком, изготавливают рабочие чертежи.

Учебные чертежи выполняют в виде схем генерального плана. Если на чертеже размещают одно или несколько изображений

в одном масштабе, то масштаб их указывают в основной надписи после наименования изображения. Если размещают несколько изображений в разных масштабах, то его указывают под наименованием изображения.

Размеры на генеральных планах указывают в метрах с двумя десятичными знаками. Такая же размерность принимается для координат.

2.8.3. Линии обводки на генеральных планах

Линии обводки регламентированы ГОСТ 2.303–68. Проектируемые здания и сооружения – сплошная толстая линия (S). Проектируемые наземные инженерные сети, проектные горизонтали – сплошная толстая линия (S). Проектируемые подземные инженерные сети, линия нулевых работ – штриховая (S/2). Строительная геодезическая сетка, ограждение территории, сетка квадратов для подсчета объемов земляных масс, контуры отмостки зданий и сооружений – сплошная тонкая (S/3). Условная граница территории – шрихпунктирная с двумя точками (2/3 S).

Толщину линии S принимают в зависимости от масштаба и наглядности чертежа.

2.8.4. Оформление листа чертежа генерального плана

При выполнении чертежей генерального плана следует обратить внимание на равномерное заполнение поля листа и на наглядность изображения. Чертеж генерального плана располагают вдоль длинной стороны листа. Верхняя часть изображения должна соответствовать северной части территории участка. Допускается отклонение от ориентации на север в пределах 90 влево или вправо. На всех листах чертежи генплана выполняются с одинаковой ориентацией.

71

На листе генплана изображают «розу ветров» – диаграмму, показывающую среднее число ветреных дней в течение года в процентах для данной местности и направление ветров относительно сторон света. Данные о ветре откладывают в масштабе от принятой за центр точки навстречу ветру. Таким образом, каждый отложенный отрезок показывает направление к центру «розы ветров» и продолжительность действия ветров в процентах относительно сторон света. Направление ориентации, т. е. линия «юг-север», во всех случаях указывают стрелкой.

Здания и сооружения на генплане маркируют арабскими цифрами. Маркировочную цифру рекомендуется располагать в правом нижнем углу контура здания.

Расположение графического материала на листах генплана может быть различным, но чаще всего в левой верхней части листа вычерчивают «розу ветров», ниже располагают ситуационный план с выделением участка строительства. В левой нижней части размещают условные обозначения, не вошедшие в ГОСТ 21.108–78, с соответствующими пояснениями. В центре листа – чертеж генплана.

В правой части листа сверху вниз располагают таблицу (экспликацию) зданий и сооружений, характеристику генплана и т. п., а также текстовые указания (примечания). Ширина их, как правило, принимается равной ширине основной надписи.

Между этими данными и основной надписью рекомендуется оставлять свободное поле не менее 45 мм для внесения изменений, возникших после окончания проектирования.

Пример основных показателей генплана дан в табл. 13.

72

Таблица 13

Основные показатели генплана пивоваренного завода

Ниже представлены условные графические изображения и размеры проектируемых территорий и границ зданий (табл. 14) и сооружений (табл. 15), элементов озеленения и благоустройства (табл.

16).

73

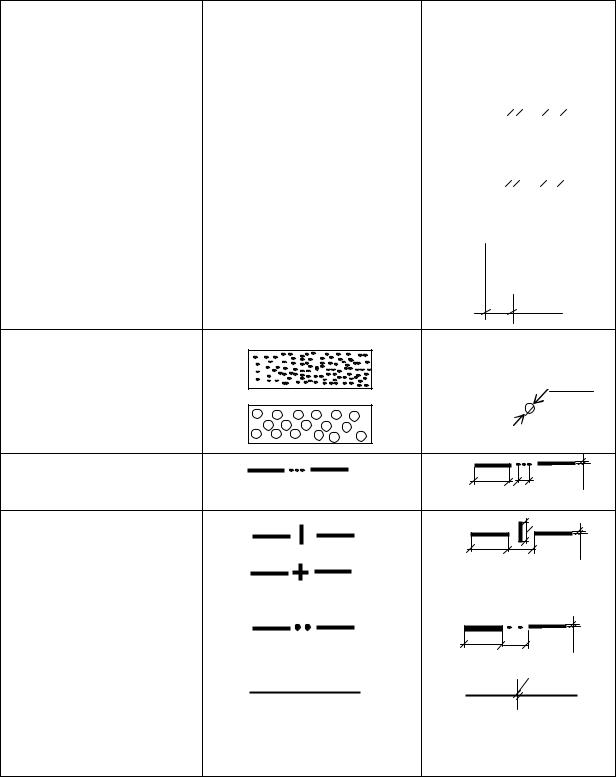

Таблица 14

Условные графические изображения проектируемых территорий и границ.

7х7

Зеленые насаждения:

общего пользования

2,5-3

специального назначения

74

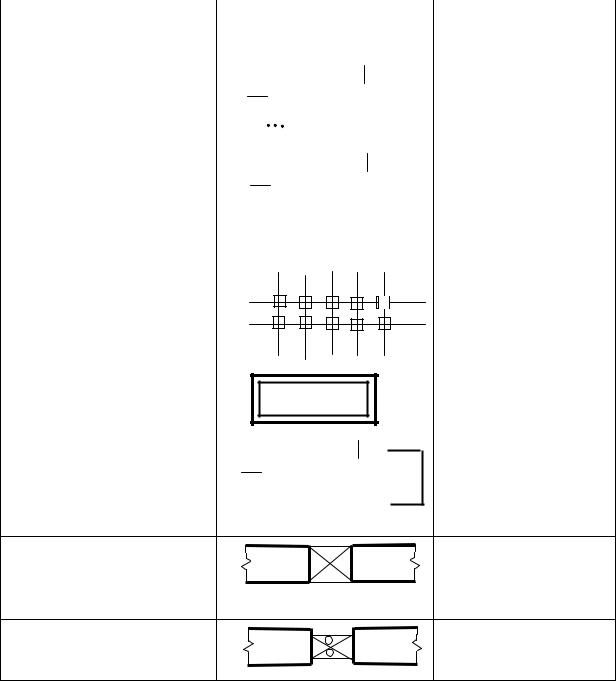

Проезд, проход в уровне первого этажа здания (сооружения)

Переход (галерея)

75
