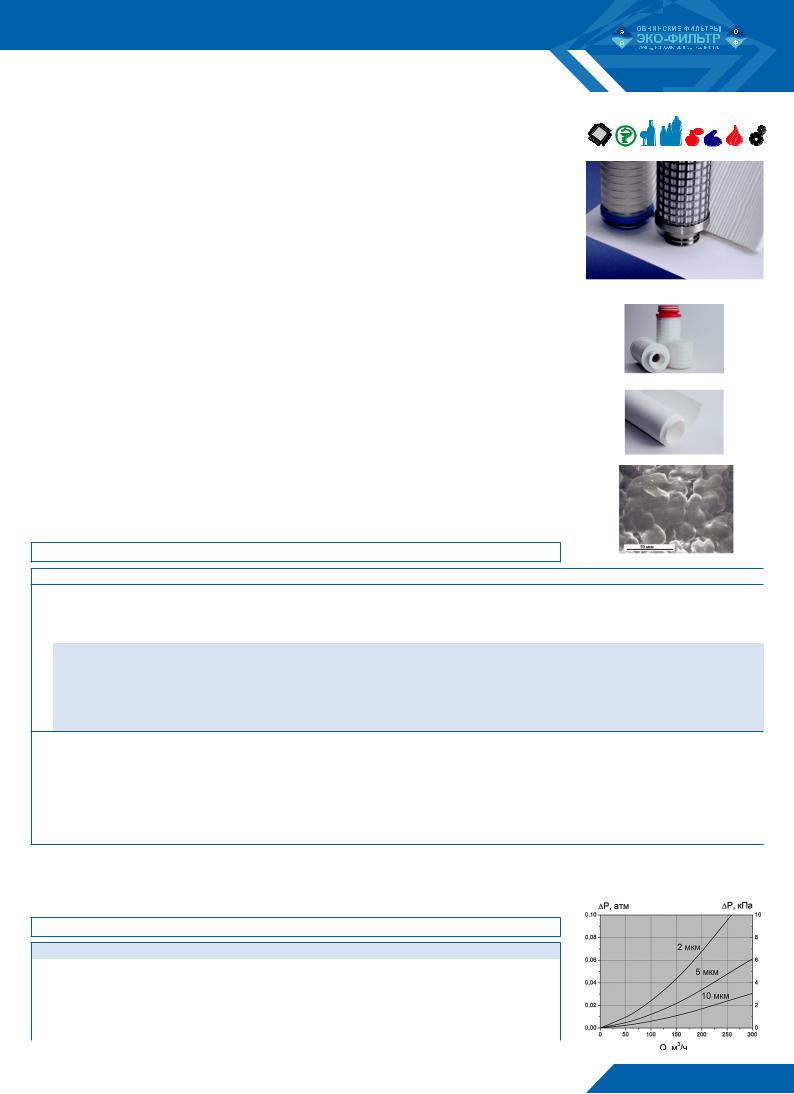

Патронные фильтрующие элементы для фильтрации газов и пара
ФИЛЬТРУЮЩИЕ ЭЛЕМЕНТЫ
ЭКОПЛЕН-PE-G
марки ЭФП-401-G на основе пористой пленки из сверхвысокомолекулярного полиэтилена
Фильтрующие элементы ЭКОПЛЕН-РЕ-G предназначены для удаления из газообразных сред частиц размером более 5 мкм при температурах до +100°С. Преимущественный спектр применения — предварительная и финишная фильтрация широкого спектра слабо и высокоагрессивных газов в различных отраслях промышленности.
Общая информация
Высокая термохимическая стойкость сверхвысокомолекулярного полиэтилена (СВМПЭ), близкая к стойкости фторопласта-4, позволяет использовать элементы ЭКОПЛЕН-РЕ-G для фильтрации практически всех газообразных сред в диапазоне рН от 1 до 14 при нормальных и повышенных температурах.
Отсутствие дренажных материалов обеспечивает чистоту фильтровального материала и гарантирует отсутствие выделений в фильтруемую среду.
Относительно большая площадь фильтрующей поверхности и высокая производительность элементов позволяет использовать их при фильтрации больших потоков газов.
Высокая механическая прочность элементов ЭКОПЛЕН-РЕ-G позволяет проводить фильтрацию при высоких перепадах давления, а также проводить промывку, отдувку и отмывку горячей водой в направлении, противоположном направлению фильтрации.
Конструктивные и технические характеристики фильтрующих элементов
Мини патроны
Листы, рулоны, диски
ХАРАКТЕРИСТИКИТЕХНИЧЕСКИЕ ОСОБЕННОСТИ КОНСТРУКЦИИ
ТЕХНИЧЕСКАЯ МАРКА |
ЭФП-401-G |
|
ЭФП-601-G |
|
Состав фильтропакета |
Одна пористая СВМПЭ-пленка с одной профилированной поверхностью, |
|||
обеспечивающей дренаж |
||||
|
||||
Характеристика фильтровального материала |
Пористая пленка толщиной 1 мм, изготавливаемая спеканием из порошков сверхвысокомоле- |
|||
кулярного полиэтилена (СВМПЭ) разной дисперсности. Имеет рейтинги фильтрации 2, 5, 10 мкм. |
||||
|
||||
|
|
|
|
|
Геометрия фильтропакета |
Гофрированный фильтропакет |
|
Негофрированный фильтропакет – в виде рукава |
|
|
|
|
|
|
Площадь фильтрации, м2 |
0,3 |
|
0,05 |
|
(для элемента высотой 250 мм) |
|
(для элемента высотой 250 мм) |
||
|
|
|||
|
|
|
||
Перфорированные каркасы |
Внешний и внутренний литьевые каркасы |
Один внутренний литьевой каркас из ПП, |
||
из полипропилена (ПП) |
|
усиленный витым каркасом из НС |
||
|
|
|||
|
|
|
||
Концевые детали |
Обе литьевые из ПП |
|||
|
|
|
||
Рабочий диапазон температур, °С |
|
-40 ÷+100 |
||
|
|
|
||
Максимальный прямой перепад давления, МПа |
|
0,6 при +40ОС |
||
|
0,2 при +100ОС |
|||
|
|
|||
Максимальный обратный перепад давления, МПа |
|
0,6 при +40ОС |
||
|
0,2 при +100ОС |
|||
|
|
|||
Сертификация |
|
|
Аэродинамические характеристики |
|
• Регистрационное удостоверение Росздравнадзора (Минздрава) |
|
фильтрующих элементов высотой 250 мм |
||
|
марки ЭФП-401-G с разными рейтингами |
|||
• Декларация Соответствия ТР ТС «О безопасности машин и оборудования» |
|
фильтрации (t=20ОС) |
||
Пример заказа (фильтрующего элемента ЭКОПЛЕН-PE-G с рейтингом 5 мкм высотой 250 мм).
МАРКИРОВКА
ЭФП |
401 |
G/5 |
250 |
А7 |
S |
|
|
Код материала: |
Числитель: |
|
|
|
|
Элемент |
G (gas-газ) |
Высота рабочей |
|
Уплотнитель- |
||
гофрированная |
Код адаптеров: |
|||||
патронный |
Знаменатель: |
части элемента, |
ный материал |
|||
фильтрующий |
пористая пленка |
Рейтинг |
мм |
A0; A7; F0; F1 |
S; E |
|
из СВМПЭ |
|
|||||
|
фильтрации, мкм |
|
|
|
||
|
|
|
|
|
41
Мини патроны
Листы, рулоны, диски

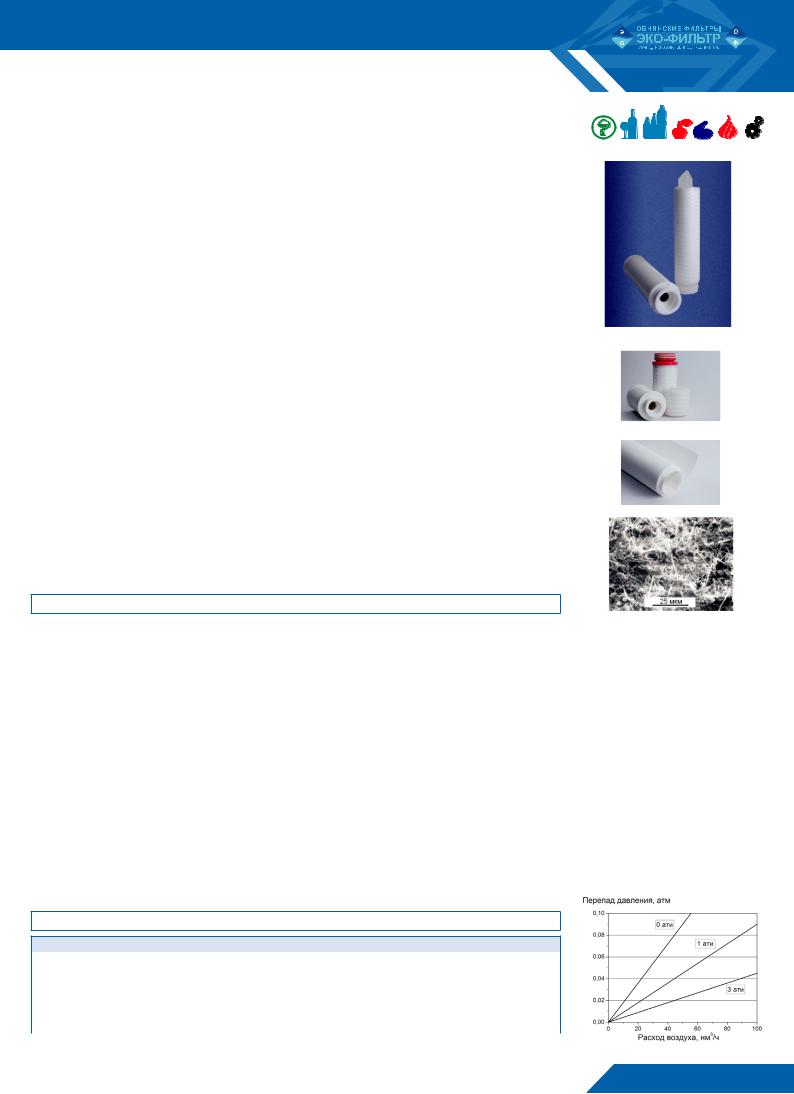

Патронные фильтрующие элементы для фильтрации газов и пара
ГОФРИРОВАННЫЕ ФИЛЬТРУЮЩИЕ ЭЛЕМЕНТЫ
ЭКОПОР-F-G-M
марки ЭФП-525-G на основе мембраны из политетрафторэтилена
Фильтрующие элементы ЭКОПОР-F-G предназначены для удаления бактерий и других частиц размером более 0,2 мкм из газообразных сред при температурах от -5 до +100°С.
Преимущественно используются для фильтрации сжатых газов, в том числе агрессивных, а также в качестве дыхательных фильтров на емкостях.
Конструкция и материалы
Фильтровальный материал представляет собой гидрофобную пористую мембрану, изготовленную из политетрафторэтилена (PTFE).
Фильтровальный материал в виде полого цилиндрического гофропакета высотой 250 мм помещен между внешним и внутренним перфорированными каркасами из полипропилена.
Элементы высотой 500, 750 или 1000 мм получают сваркой 2, 3 или 4 элементов высотой 250 мм через переходные детали. Элементы любой высоты могут быть изготовлены как в тупиковом, так и проходном исполнении. Концевые и переходные детали, внешние и внутренние перфорированные каркасы элементов выполнены монолитными из полипропилена и герметично приварены к торцам гофропакета.
Эффективность удержания частиц - не менее 99,9996% при рекомендуемой скорости потока газа.
Общая информация
Гидрофобность материала обеспечивает эффективное удаление аэрозольной влаги.
Высокая пористость мембраны из PTFE обеспечивает низкое сопротивление и высокую производительность элементов ЭКОПОР-F.
Большая площадь фильтрации обеспечивает высокий ресурс работы.
Высокая термохимическая стойкость PTFE позволяет использовать элементы ЭКОПОР-F для фильтрации большого спектра газов при нормальных и повышенных температурах, а также проводить химическую регенерацию.
Технические характеристики элементов высотой 250 мм
Рейтинг фильтрации, мкм |
0,2 |
|
|
|
|
||
Рекомендуемая скорость потока газа, м³/ч |
до 60 |
||
|
|
|
|
Площадь фильтрации, м2 |
0,7 |
|
|
Диапазон рабочих температур, ОС |
от -20 до +100 |
||
Максимальный перепад давления |
0.6 |
МПа при +20ОС |
|
0.2 |
МПа при +100ОС |
||
|
|||
Минимальное значение точки проскока |
|
|
|
пузырька по смеси изопропанола и воды |
0,105 |
||
в соотношении 70:30, МПа |
|
|
|
Давление продавливания воды (WIT), МПа |
не менее 0,32 |
||
|
|
|
|
Число циклов стерилизации острым паром |
Не менее 100 |
||
в линии при t =+142°С в течение 30-45 мин |
|||
|
|
||
Рекомендуемый диапазон pH |
1÷14 |
||
|
|
|
|
Аэродинамические характеристики фильтрующих элементов высотой 250
мм марки ЭФП-525-G/0,2-250-А7-М при разных значениях давления (t=20ОС)
42
Сертификация
•Регистрационное удостоверение Росздравнадзора (Минздрава)
•«Декларация Соответствия ТР ТС «О безопасности машин и оборудования»
Пример заказа (фильтрующего элемента ЭКОПОР-F-G с рейтингом 0,2 мкм высотой 250 мм).
МАРКИРОВКА
ЭФП |
525 |
G/0,2 |
250 |
А7 |
М |
S |
|
Элемент |
Код материала: |
Числитель: |
|
Код адапте- |
М – медицин- |
Уплотни- |
|
Гидрофобная |
G (gas-газ) |
Высота |
|||||
ров: |
ское (фарма- |
тельный |
|||||
патронный |
мембрана |
Знаменатель: |
рабочей части |
||||
A0; A7; F0; |
цевтическое) |
материал |
|||||
фильтрующий |
из политетра- |
Рейтинг |
элемента, мм |
||||
|
фторэтилена |
фильтрации, мкм |
|
F1 |
исполнение |
S; E |
|
|
|
|
|
|
Патронные фильтрующие элементы для фильтрации газов и пара
ГОФРИРОВАННЫЕ ФИЛЬТРУЮЩИЕ ЭЛЕМЕНТЫ
ЭКОПОР-F-G
марки ЭФП-525-G на основе мембраны из политетрафторэтилена
Фильтрующие элементы ЭКОПОР-F-G предназначены для удаления бактерий и других частиц размером более 0,2 мкм из газообразных сред при температурах от -5 до +140°С.
Преимущественно используются для фильтрации сжатых газов, в том числе агрессивных, а также в качестве дыхательных фильтров на емкостях.
Конструкция и материалы
Фильтровальный материал представляет собой гидрофобную пористую мембрану, изготовленную из политетрафторэтилена (PTFE).
Фильтровальный материал в виде полого цилиндрического гофропакета высотой 250 мм помещен между внешним и внутренним перфорированными каркасами из полипропилена.
Элементы высотой 500, 750 или 1000 мм получают сваркой 2, 3 или 4 элементов высотой 250 мм через переходные детали. Элементы любой высоты могут быть изготовлены как в тупиковом, так и проходном исполнении. Концевые и переходные детали, внешние и внутренние перфорированные каркасы элементов выполнены монолитными из полипропилена и герметично приварены к торцам гофропакета.
Эффективность удержания частиц - не менее 99,996% при рекомендуемой скорости потока газа.
Общая информация
Гидрофобность материала обеспечивает эффективное удаление аэрозольной влаги.
Высокая пористость мембраны из PTFE обеспечивает низкое сопротивление и высокую производительность элементов ЭКОПОР-F.
Большая площадь фильтрации обеспечивает высокий ресурс работы.
Высокая термохимическая стойкость PTFE позволяет использовать элементы ЭКОПОР-F для фильтрации большого спектра газов при нормальных и повышенных температурах, а также проводить химическую регенерацию.
Технические характеристики элементов высотой 250 мм
Мини патроны
Листы, рулоны, диски
Рейтинг фильтрации, мкм |
0,2 |
|
|
|
|
||
Рекомендуемая скорость потока газа, м³/ч |
до 50 |
||
|
|
|
|
Площадь фильтрации, м2 |
0,7 |
|
|
Диапазон рабочих температур, ОС |
от -20 до +140 |
||
Максимальный перепад давления |
0.6 |
МПа при +20ОС |
|
0.2 |
МПа при +100ОС |
||
|
|||
Минимальное значение точки проскока |
|
|
|
пузырька по смеси изопропанола и воды |
0,015 |
||
в соотношении 70:30, МПа |
|
|
|
Число циклов стерилизации острым паром |
Не менее 100 |
||
в линии при t =+142°С в течение 30-45 мин |
|||
|
|
||
Рекомендуемый диапазон pH |
1÷14 |
||
|
|
|
|
Сертификация
•Регистрационное удостоверение Росздравнадзора (Минздрава)
•«Декларация Соответствия ТР ТС «О безопасности машин и оборудования»
Пример заказа (фильтрующего элемента ЭКОПОР-F-G с рейтингом 0,2 мкм высотой 250 мм).
МАРКИРОВКА
ЭФП |
525 |
G/0,2 |
250 |
А7 |
S |
|
Код материала: |
Числитель: |
|
|
|
Элемент |
Гидрофобная |
G (gas-газ) |
Высота рабочей |
Код адаптеров: |
Уплотнитель- |
патронный |
мембрана |
Знаменатель: |
части элемента, |
ный материал |
|
фильтрующий |
из политетра- |
Рейтинг |
мм |
A0; A7; F0; F1 |
S; E |
|
|||||
|
фторэтилена |
фильтрации, мкм |
|
|
|
Аэродинамические характеристики фильтрующих элементов высотой 250 мм марки ЭФП-525-F-G при разных значениях давления (t=20ОС)
43

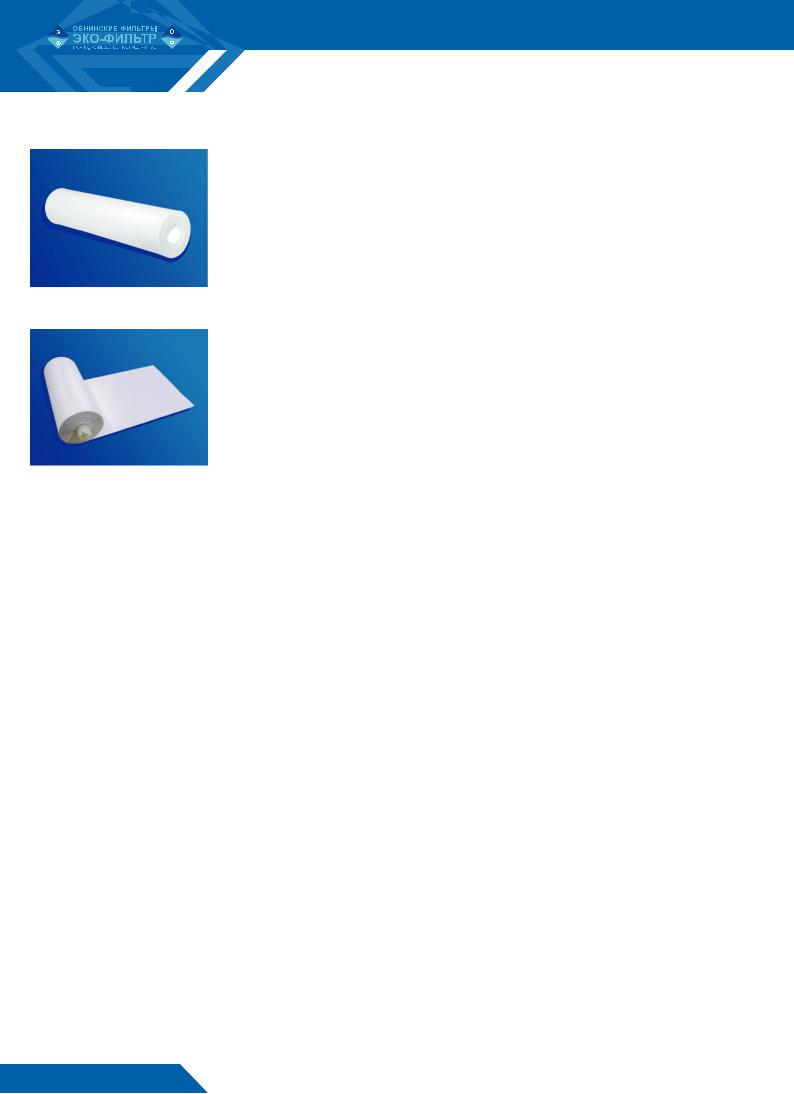

Новые российские поропласты
НОВЫЕ РОССИЙСКИЕ
ПОРОПЛАСТЫ —
проницаемые пористые материалы в виде блоков и пленок
Новые поропласты «ЭКОПЛАСТ-F» и «ЭКОПЛАСТ-PE», выполненные в виде многослойных полых цилиндров определенной геометрии, на фильтрационном рынке мы предлагаем в качестве глубинных фильтрующих элементов. Новые поропласты «ЭКОПЛЕН-F» и «ЭКОПЛЕН-PE» в виде пористых пленок мы позиционируем как низкоселективные мембраны. При фильтровании такие мембраны задерживают частицы в основном на поверхности (экранный механизм задержания), однако благодаря достаточно широкому распределению пор по размерам может происходить задержание частиц также и в объеме (глубинный механизм задержания).
За достаточно короткий срок рекламы представленных поропластов в других технических областях они проявили себя в новом, порой уникальном, качестве. Например, в качестве аэраторов, компенсаторов давления, дыхательных перегородок, пористых носителей и для других целей, связанных с проницаемостью материалов.
Пористая структура и свойства (некоторые из них представлены в таблице) данных материалов открывают новые возможности для использования в других технических областях:
1.В качестве сепараторов для разделения различных жидких и газообразных сред, в том числе высокоагрессивных.
2.При электрохимических измерениях, в электрохимических ячейках и т.п. устройствах в качестве гермовыводов, для изготовления полупроницаемых электродов, а также возможно использование поропластов с различным рейтингом фильтрации в качестве компенсаторов давления.
3.В химических источниках тока для создания полупроницаемой перегородки и защиты электродов от разрушения.
4.В фольгированных диэлектриках в качестве диэлектрической подложки вместо монолитной пленки из ПТФЭ. Новые свойства пористых пленок такие как: гибкость, пористость, а также улучшенные по сравнению с монолитным ПТФЭ диэлектрические свойства дают основания полагать, что можно получить более качественный продукт.
5.В ламинированных листовых материалах для уплотнений. Пористые пленки могут быть использованы как индивидуально, так и в виде прочного слоистого материала.
6.Возможно изготовление композиционных поропластов с порошковыми или волокнистыми наполнителями, придающими новые товарные свойства, например электропроводность.
7.В медицине расширяются сферы применения поропластов из биологически инертных полимеров ПТФЭ и СВМПЭ в виде имплантатов, биопротезов, мембран для оксигенаторов и т.п.
Техническая марка |
ФМ-100 |
|
ФМ-101 |
ФМ-400 |
ФМ-401 |
|
|
|
|
|
|
Торговая марка поропласта |
«ЭКОПЛАСТ-F» |
|
«ЭКОПЛАСТ-PE» |
«ЭКОПЛЕН-F» |
«ЭКОПЛЕН-PE» |
|
|
|
|
|
|
Полимер |
ПТФЭ |
|
СВМПЭ |
ПТФЭ |
СВМПЭ |
|
|
|
|
|
|
Геометрия материала |
|
Блок |
Пленка |
||
|
|
|
|
|
|
Пористость, % |
55-65 |
|
40-50 |
50-60 |
40-50 |
|
|
|
|
|
|
Диапазон средних |
5-20 |
|
5-50 |
0,5-2 |
2-10 |
размеров пор, мкм |
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
Удельная воздухопроницамость, |
100-1000 |
|
250-5000 |
3-20 |
100-1500 |
м3/(м2 ч кПа мм) |
|
||||
|
|
|
|
|
|
Прочность на разрыв, МПа |
2-4 |
|
3-7 |
3-6 |
4-8 |
|
|
|
|
|
|
Разрывное удлинение, % |
40-90 |
|
20-50 |
50-120 |
30-60 |
|
|
|
|
|
|
Поропласты могут применяться в других отраслях промышленности для решения разнообразных задач, исходя из уникальных свойств этих материалов, а именно: высокой химической, механической и термической стойкостью. Высокое качество изготовления поропластов на специальном оборудовании позволяет четко соблюдать и контролировать параметры выпускаемой продукции.
На всю выпускаемую продукцию имеются санитарно-эпидемиологические заключения о соответствии санитарным нормам и правилам регламентируемым СанПиН.
44

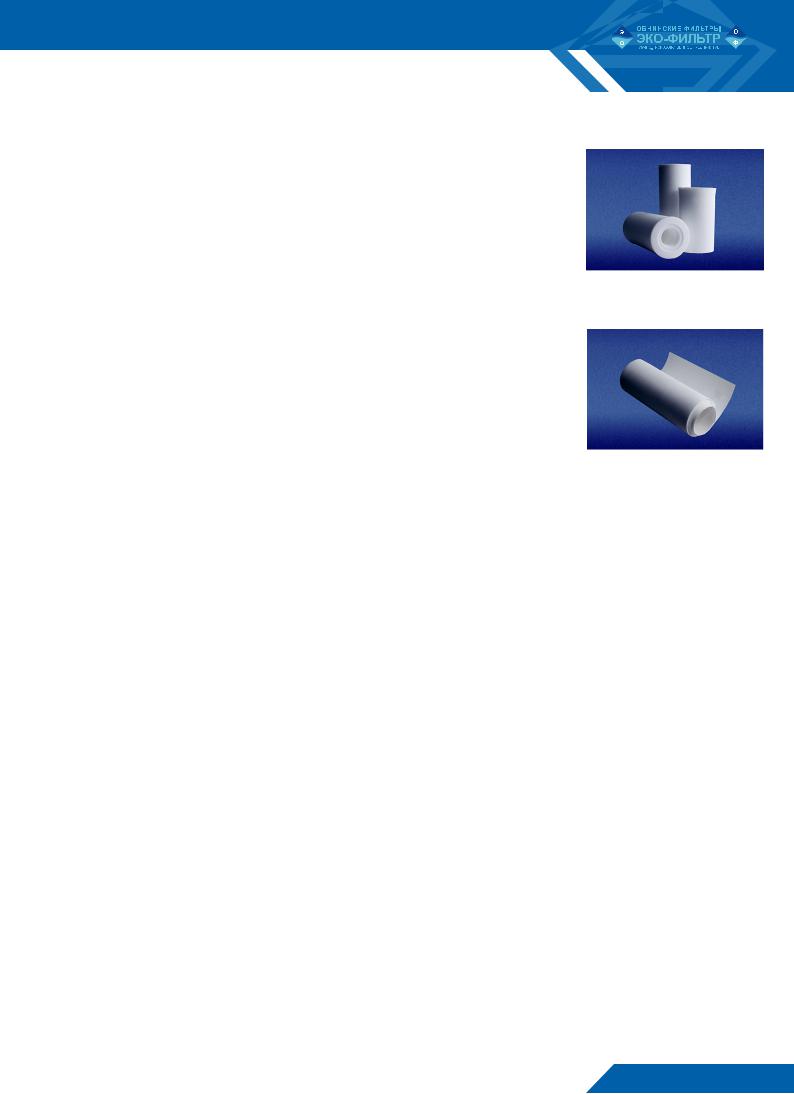

Новые российские поропласты
Блоки из политетрафторэтилена |
Блоки из сверхвысокомолекулярного |
|
марки фторопласт-4 |
полиэтилена |
|
Технической марки ФМ-100 |
Технической марки ФМ-101 |
|
Торговой марки ЭКОПЛАСТ-F |
Торговой марки ЭКОПЛАСТ-PE |
|
|
|
|
Материал представляет собой листовые или |
Материал представляет собой листовые или |
|
цилиндрические пористые заготовки из россий- |
цилиндрические пористые заготовки из россий- |
|
ского сырья – порошка суспензионного полите- |
ского сырья – порошка сверхвысокомолекулярного |
|
трафторэтилена (ПТФЭ марки Ф-4, ГОСТ 10007-80) |
полиэтилена (СВМПЭ, ТУ 2211-001-98386801) |
|
без каких-либо добавок и наполнителей. |
без каких-либо добавок и наполнителей. |
|
Листовые заготовки могут иметь размеры до |
Листовые заготовки могут иметь размеры до |
|
500х500 мм при толщине до 20 мм, цилиндрические |
500х500 мм при толщине до 20 мм, цилиндрические |
|
заготовки могут иметь диаметр до 152 мм, высоту |
заготовки могут иметь диаметр до 152 мм, высоту |
|
до 250 мм. |
до 250 мм. |
|
Технология производства материала разрабо- |
Технология производства материала разрабо- |
|
тана и совершенствуется на нашем предприятии |
тана и совершенствуется на нашем предприятии |
|
в течение 20 лет. Она основана на принципах |
в течение 15 лет. Она основана на принципах |
|
порошковой технологии с ее основным принципом |
порошковой технологии с ее основным принципом |
|
изостатического прессования. Термоскрепление |
изостатического прессования. Термоскрепление |
|
пористой структуры происходит во время спекания |
пористой структуры происходит во время спекания |
|
в инертной атмосфере при +380ОС в специальных |
в инертной атмосфере при +200ОС в специальных |
|
пресс-формах. |
пресс-формах. |
|
Характеристики пористой структуры материала |
Характеристики пористой структуры материала |
|
регулируются дисперсностью порошка ПТФЭ и дав- |
регулируются дисперсностью порошка СВМПЭ |
|
лением прессования. |
и давлением прессования. |
|
|
|
|
Пленки из политетрафторэтилена |
Пленки из сверхвысокомолекулярного |
|
марки фторопласт-4 |
полиэтилена |
|
Технической марки ФМ-400 |
Технической марки ФМ-401 |
|
Торговой марки ЭКОПЛЕН-F |
Торговой марки ЭКОПЛЕН-PE |
|
|
|
|
|
Материал представляет собой гидрофобную |
|
Материал представляет собой гидрофобную |
пористую пленку из российского сырья порошка |
|
пористую пленку из российского сырья – порошка |
сверхвысокомолекулярного полиэтилена (СВМПЭ |
|
суспензионного политетрафторэтилена (ПТФЭ |
ТУ 2211-068-05796653-98) без каких-либо добавок |
|
марки Ф-4, ГОСТ 10007-80) без каких-либо добавок |
и наполнителей. |
|
и наполнителей. Материал изготавливают в виде |
Материал изготавливают в виде непрерывного |
|
непрерывного полотна шириной 280 мм и толщи- |
||
полотна шириной 260 мм и толщиной 1 мм (могут |
||
ной 0,3 мм (могут выпускаться пленки толщиной |
||
выпускаться пленки толщиной от 0,3 до 2 мм). |
||
от 0,1 до 0,8 мм). |
||
Технология производства разработана и внедрена |
||
|
||
Технология производства пленки разработана и |
на нашем предприятии. Данная технология соче- |
|
внедрена на нашем предприятии, у нас не имеется |
тает в себе принципы производства бумаги сухим |
|
данных о существовании подобной технологии |
способом и принципы порошковой технологии. |
|
переработки ПТФЭ ни в России, ни за рубежом. |
Спекание с термоскреплением пористой структуры |
|
Данная технология сочетает в себе принципы про- |
происходит при +180ОС. |
|
изводства бумаги мокрым способом и принципы |
Характеристики пористой структуры материала |
|
порошковой технологии. Спекание с термоскрепле- |
||
регулируются дисперсностью порошка СВМПЭ. |
||
нием пористой структуры происходит при +380ОС. |
||
С одной стороны пленка имеет почти идеально |
||
|
||
Характеристики пористой структуры материала |
гладкую поверхность, с противоположной стороны |
|
регулируются дисперсностью порошка ПТФЭ. |
пленка может иметь профилированную |
|
|
поверхность. |
|
|
|
45
